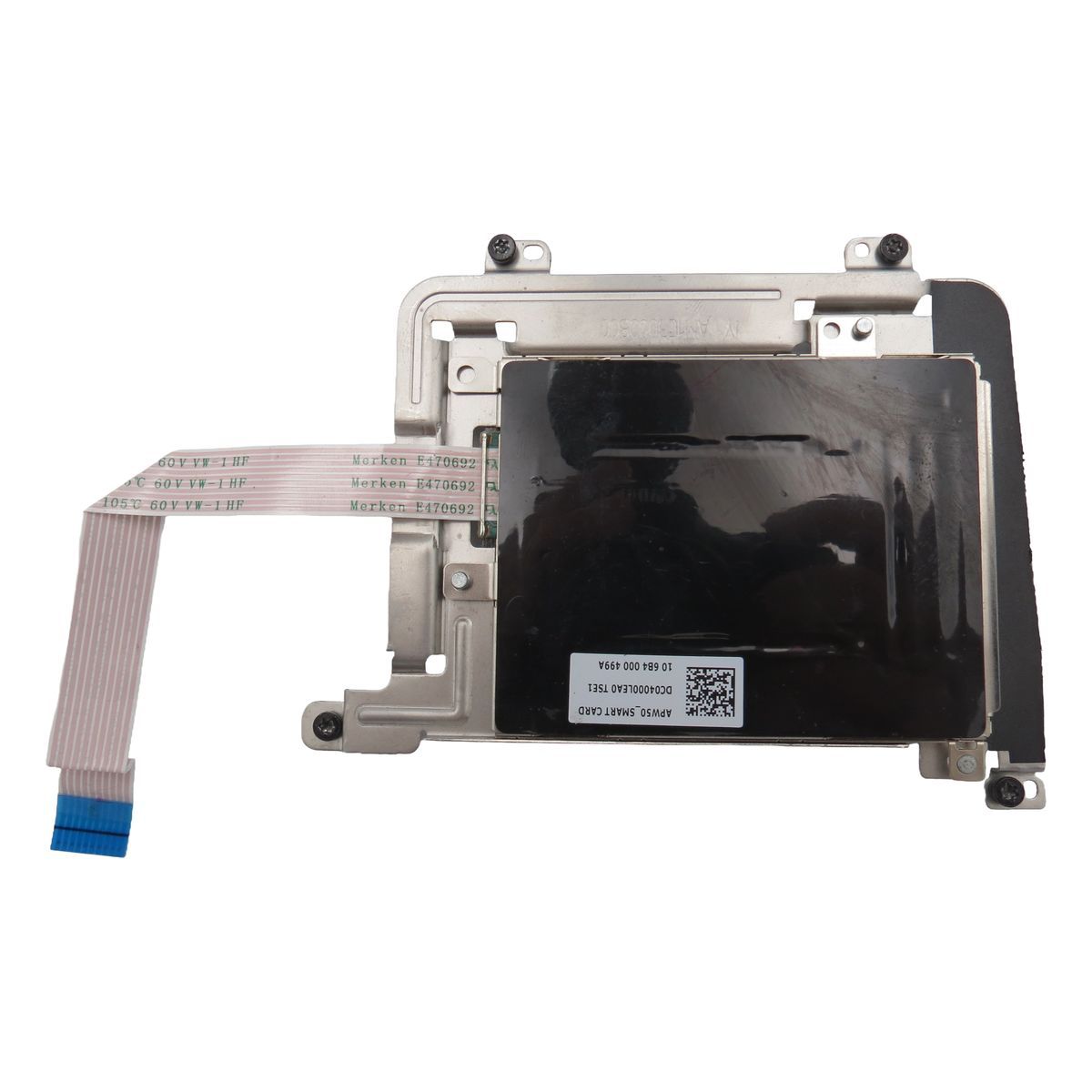

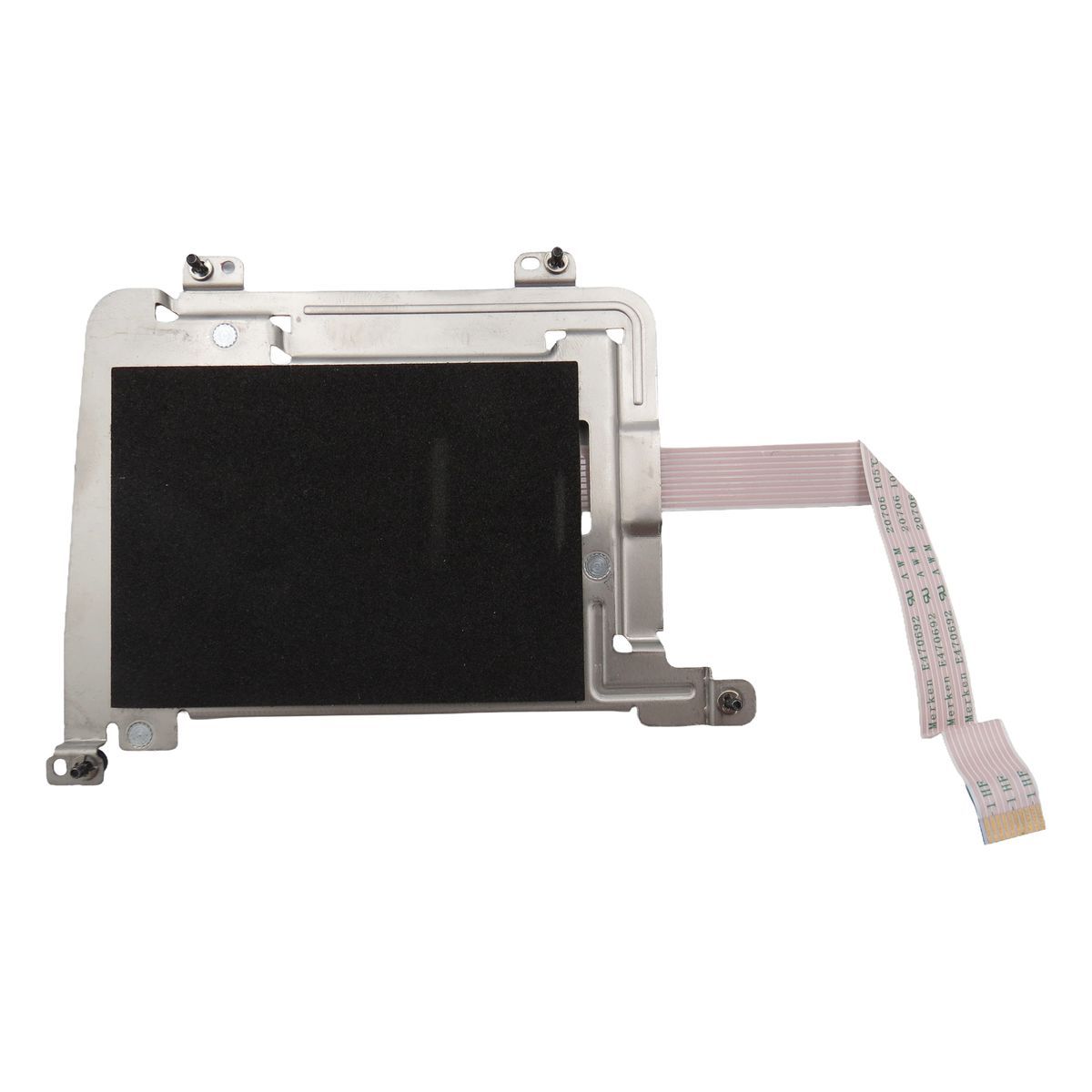

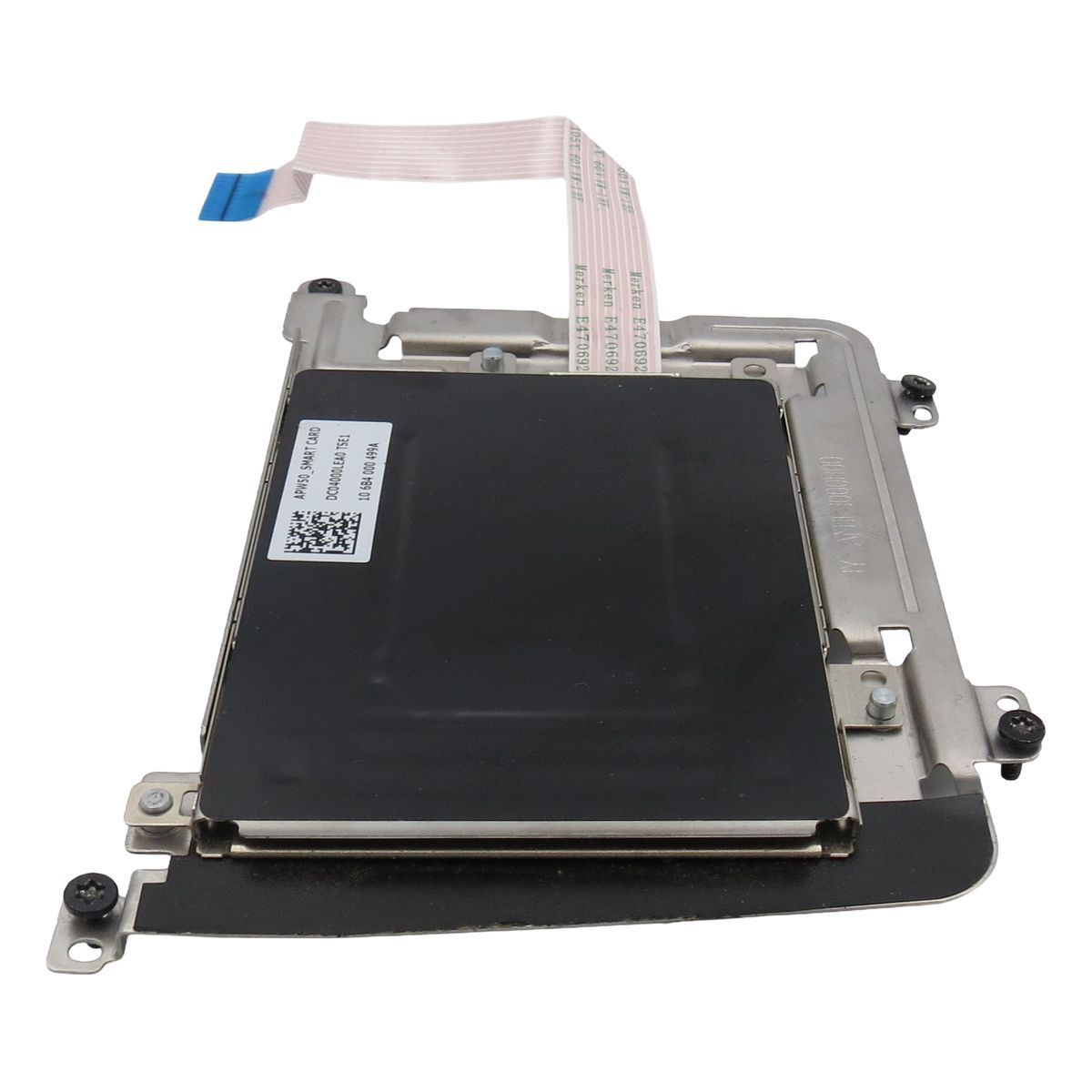

بورد کارتخوان لپ تاپ hp Zbook 15 G4

کارتخوان وقتی از کار می افتد، مشکل کوچک نیست

در یک ورک استیشن مثل HP ZBook 15 G4، خیلی چیزها برای سرعت و نظم کاری ساخته شده؛ اما کارتخوان جزو آن امکاناتی است که تا وقتی سالم است کسی به آن فکر نمی کند، و درست همان لحظه ای که به آن نیاز داری از کار می افتد. نتیجه هم ساده نیست: انتقال فایل از دوربین، جابه جایی اسناد، یا تحویل کار به مشتری به مشکل می خورد. از آن بدتر، خرابی کارتخوان گاهی ظاهر دستگاه را هم تحت تاثیر قرار می دهد و برای کسی که دنبال خرید یا فروش لپ تاپ است، یک ایراد واقعی محسوب می شود.

بورد کارتخوان دقیقا همان قطعه ای است که کارتخوان را به سیستم وصل می کند. خرابی این برد، یا حتی ضعف در اتصال آن، می تواند کاری کند که کارت اصلا شناسایی نشود، یا هر بار با یک تکان کوچک قطع و وصل شود. اینجا اگر قطعه درست انتخاب شود و نصب اصولی انجام شود، مشکل معمولا تمیز و کامل حل می شود. اما اگر نسخه اشتباه بخری یا فیت و کابل خوابیده درست نباشد، همان ایراد با هزینه بیشتر برمی گردد.

بورد کارتخوان دقیقا چه کاری انجام می دهد

کارتخوان فقط یک شیار روی بدنه نیست. پشت آن یک برد کوچک قرار دارد که سیگنال کارت حافظه را دریافت می کند و از طریق کابل یا فلت به مادربرد منتقل می کند. به زبان ساده، این برد مثل یک پل بین کارت حافظه و سیستم عمل می کند. اگر این پل قطع شود یا ضعیف عمل کند، کارت هرچقدر هم سالم باشد، سیستم یا آن را نمی بیند یا رفتار ناپایدار نشان می دهد.

در بسیاری از خرابی ها، خود کارتخوان از بیرون سالم دیده می شود، اما داخل دستگاه یا سوکت فلت شل شده، یا برد آسیب ریز دیده، یا مسیر کابل در اثر فشار قاب، له شده است. به همین دلیل است که کاربر ممکن است فکر کند مشکل نرم افزاری است، در حالی که ریشه سخت افزاری است و با تعویض قطعه یا اصلاح اتصال حل می شود.

علائم خرابی رایج که به بورد کارتخوان می خورد

کارت اصلا شناسایی نمی شود

کارت را وارد می کنی، هیچ اتفاقی نمی افتد. نه صدا، نه پیام، نه شناسایی در سیستم. اگر چند کارت مختلف را تست کرده ای و نتیجه یکی است، احتمال مشکل روی بورد کارتخوان یا اتصال آن بالا می رود.

قطع و وصل شدن موقع انتقال فایل

کارت شناسایی می شود، اما وسط کپی فایل قطع می شود یا خطای اتصال می دهد. این حالت می تواند از فلت لق، فشار روی کابل، یا خرابی برد باشد. نکته مهم این است که چنین قطعی هایی اگر ادامه پیدا کند، هم فایل ها را خراب می کند و هم اعتماد کاربر را از بین می برد.

کار می کند ولی فقط با زاویه یا فشار بدنه

گاهی کاربر می گوید اگر لپ تاپ را تکان ندهم کارتخوان کار می کند، اما با جابه جایی دستگاه قطع می شود. این نشانه کلاسیک فیت بد، سوکت نیمه جا رفته، یا کابل تحت فشار است. اگر با جا زدن دوباره و خواباندن صحیح کابل حل نشود، تعویض برد و کابل بهترین مسیر است.

بعد از سرویس یا تعمیرات داخلی مشکل شروع شده

ZBook 15 G4 زیاد باز و بسته می شود: برای سرویس فن، تعویض کیبورد، تاچ پد یا قاب. اگر بعد از یک باز و بسته کاری، کارتخوان ناگهان از کار افتاده، اول باید اتصال و مسیر کابل بررسی شود. اما اگر خود برد آسیب دیده باشد یا سوکتش ضعیف شده باشد، تعویض قطعه تصمیم منطقی تری است.

شل شدن یا شکستگی در ناحیه شیار کارت

اگر شیار کارت لق باشد یا ظاهرا آسیب فیزیکی دیده باشد، ممکن است برد یا پایه های نگهدارنده تحت فشار قرار گرفته باشند. در این حالت، حتی اگر امروز کارتخوان کار کند، فردا می تواند دوباره قطع و وصل شود.

قبل از خرید، این کارها را انجام بده تا هزینه اضافه نکنی

• کارت حافظه را با یک دستگاه دیگر تست کن تا سالم بودن کارت مشخص شود.
• چند کارت مختلف را امتحان کن؛ اگر هیچکدام شناسایی نشدند، احتمال خرابی قطعه بالاتر می رود.
• اگر کارتخوان گاهی کار می کند و گاهی نه، رفتار را با تکان آرام بدنه بررسی کن؛ تغییر سریع یعنی اتصال یا کابل.
• اگر مشکل بعد از تعمیرات شروع شده، احتمال سوکت نیمه جا رفته یا کابل تحت فشار را جدی بگیر.

این بررسی ها کمک می کند خرید قطعات لپ تاپ از حالت حدس و گمان خارج شود و پولت دقیق خرج شود. مخصوصا وقتی قیمت قطعات لپ تاپ در بازار نوسان دارد، خرید اشتباه یعنی دوباره پرداخت و دوباره زمان از دست رفته.

نکات انتخاب نسخه درست بورد کارتخوان برای HP ZBook 15 G4

این قطعه از آن مواردی است که خیلی ها فکر می کنند مشابهش را می شود روی هر مدل نصب کرد. اما در واقع، تفاوت های ریز در بردهای کارتخوان زیاد است و همان تفاوت ها نصب را خراب می کند. اگر می خواهی خریدت حرفه ای باشد، این موارد را دقیق تطبیق بده:

فرم برد و جای پیچ ها

برد باید دقیقا در جایگاه خودش روی شاسی یا قاب بنشیند. جای پیچ ها، فاصله سوراخ ها و حتی برش های لبه برد باید با نمونه قبلی همخوان باشد. اگر برد با زور جا بخورد یا پیچ ها هم راستا نباشند، نتیجه اش لق زدن و قطع و وصل است.

نوع فلت و سوکت اتصال

مهم ترین بخش همین است. نوع سوکت، جهت ورود فلت و مکانیزم قفل شدن باید دقیقا مشابه باشد. اگر سوکت متفاوت باشد، یا اصلا وصل نمی شود یا اتصال ناپایدار خواهد شد. در قطعاتی مثل این، شباهت ظاهری کافی نیست.

طول کابل و مسیر خوابیدن آن

اگر برد همراه فلت یا کابل ارائه شود، طول کابل و مسیر عبورش در بدنه تعیین کننده است. کابل اگر کوتاه باشد کش می آید و با بستن قاب فشار می بیند. اگر بلند و بد مسیر باشد، ممکن است زیر پیچ یا لبه قاب گیر کند. هر دو حالت می تواند باعث قطع و وصل شدن کارتخوان شود.

همخوانی با قاب و محل شیار کارت

برد باید دقیقا پشت شیار کارت قرار بگیرد تا کارت درست جا بخورد و در موقعیت درست تماس برقرار شود. اگر برد کمی جابه جا نصب شود یا با قاب همخوان نباشد، کارت درست نمی نشیند و شناسایی با خطا همراه می شود.

سلامت فیزیکی و نشانه های فشار

اگر قطعه استوک است، به سلامت سوکت، نبود ترک روی برد و سالم بودن نقاط اتصال دقت کن. بردی که قبلا تحت فشار بوده یا سوکتش لق شده، حتی اگر لحظه اول کار کند، در استفاده واقعی می تواند دوباره دردسر بسازد. اینجا صرفا پایین بودن قیمت نباید معیار تصمیم باشد.

راهنمای نصب تمیز و حرفه ای

نصب بورد کارتخوان سخت نیست، اما دقت می خواهد. هدف این است که برد بدون فشار بنشیند و کابل هم زیر قاب له نشود.

آماده سازی

• لپ تاپ را خاموش کن و شارژر را جدا کن.
• اگر امکانش هست باتری را قطع یا جدا کن.
• پیچ ها را مرتب کن تا طول پیچ ها قاطی نشود.

دسترسی و باز کردن اتصال

• به محل نصب کارتخوان دسترسی بگیر و مسیر کابل را قبل از جدا کردن نگاه کن.
• قفل سوکت را آرام باز کن و فلت را از خود کانکتور جدا کن، نه با کشیدن کابل.
• اگر کابل با نوار یا چسب خوابیده، جدا کردن را مرحله ای انجام بده تا فلت آسیب نبیند.

نصب برد جدید

• برد را دقیق در جایگاه خودش قرار بده و مطمئن شو لق نیست.
• فلت را صاف و بدون پیچ خوردگی جا بزن و قفل سوکت را کامل ببند.
• مسیر کابل را طوری بخوابان که زیر پیچ، لبه قاب یا نقاط فشار قرار نگیرد.

تست قبل از بستن کامل

• قبل از مونتاژ نهایی، یک کارت سالم را تست کن و شناسایی پایدار را بررسی کن.
• یک انتقال فایل کوتاه انجام بده تا مطمئن شوی قطع و وصل ندارد.
• اگر همه چیز پایدار بود، سپس قاب را کامل ببند.

عیب یابی سریع بعد از نصب

• اگر کارت شناسایی نشد: اتصال فلت و قفل بودن سوکت را دوباره بررسی کن.
• اگر قطع و وصل داری: مسیر کابل را چک کن که زیر فشار قاب یا نزدیک پیچ ها گیر نکرده باشد.
• اگر کارت سخت جا می رود: همخوانی برد با محل شیار و فیت درست در جایگاه را کنترل کن.
• اگر فقط بعضی کارت ها کار می کنند: ابتدا خود کارت ها و سلامتشان را جداگانه بررسی کن و سپس سراغ قطعه برو.

نصب استاندارد یعنی کارتخوان در استفاده واقعی، بدون حساسیت به تکان یا فشار بدنه، پایدار کار کند.

جمع بندی تصمیم ساز برای خرید

بورد کارتخوان HP ZBook 15 G4 زمانی ارزش خرید دارد که کارتخوان شناسایی نمی کند، قطع و وصل می شود، یا بعد از تعمیرات داخلی از کار افتاده و با جا زدن مجدد اتصال هم پایدار نشده است. این قطعه روی سرعت کار، نظم انتقال فایل و حس سلامت دستگاه اثر دارد و حتی می تواند در فروش لپ تاپ نقش تعیین کننده داشته باشد.

برای اینکه هزینه ات نتیجه بدهد، نسخه درست را با تمرکز روی فرم برد، جای پیچ ها، نوع سوکت و مسیر کابل انتخاب کن. در این قطعه، انتخاب دقیق یعنی خرید قطعات لپ تاپ بدون دوباره کاری و پرداخت قیمت فقط یک بار.
