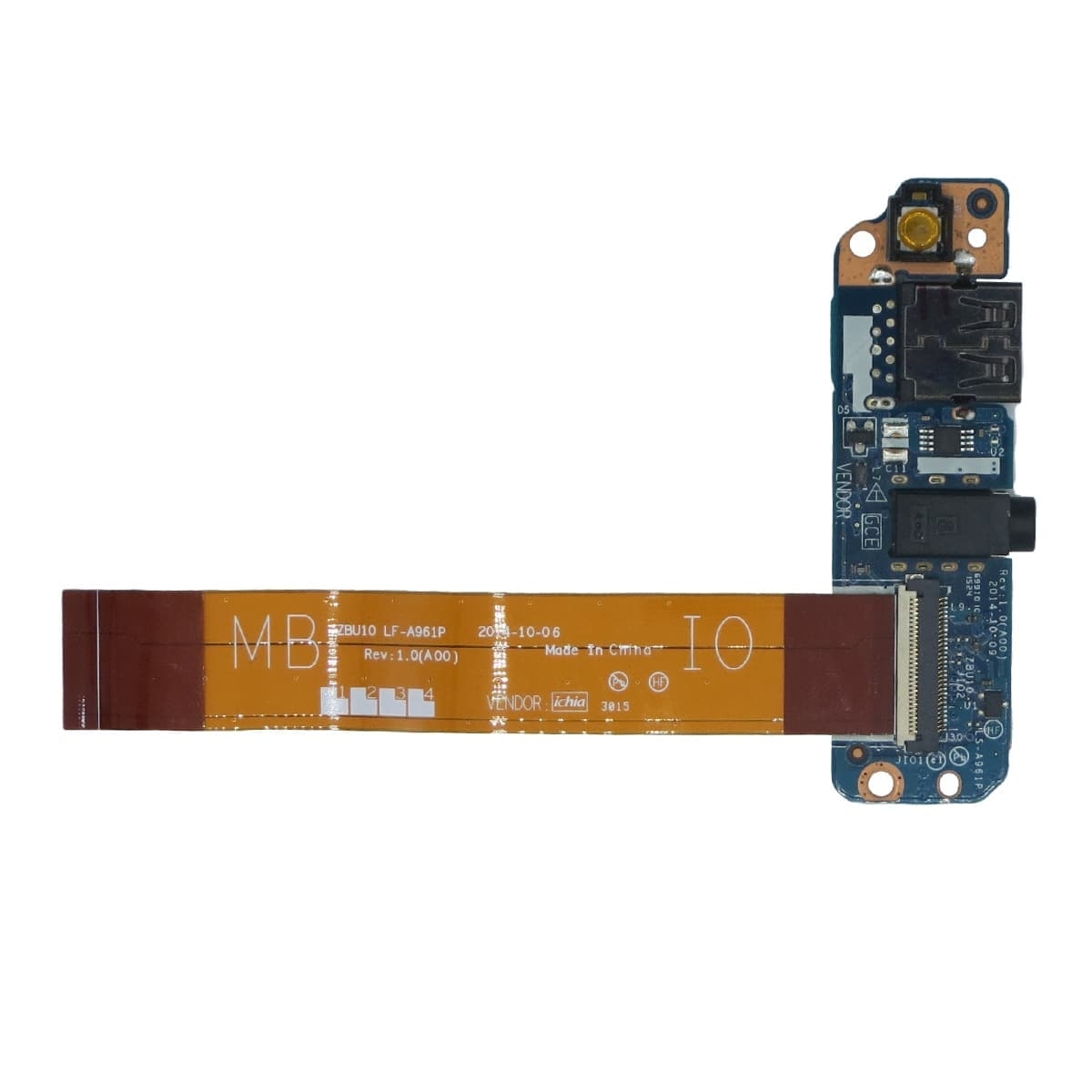

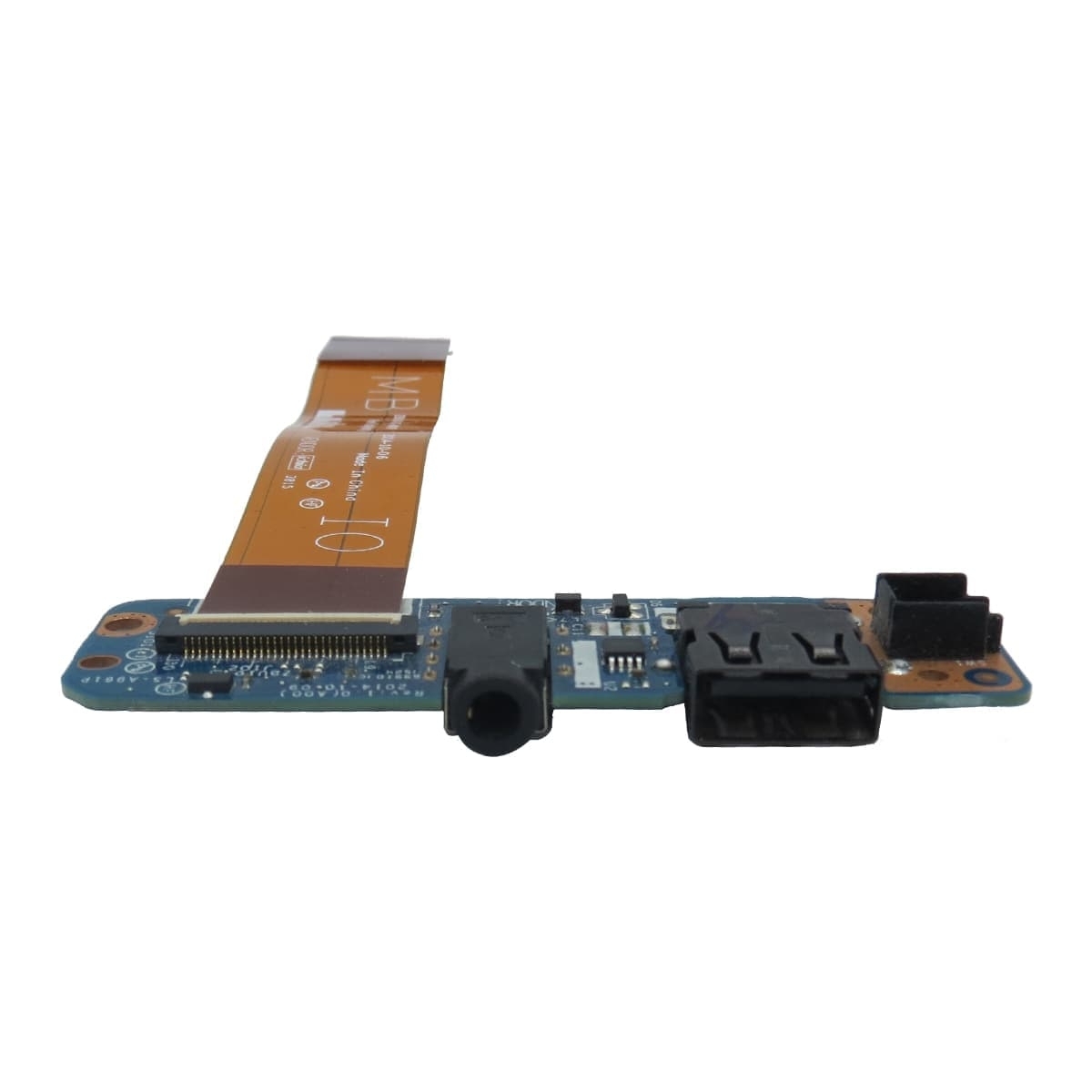

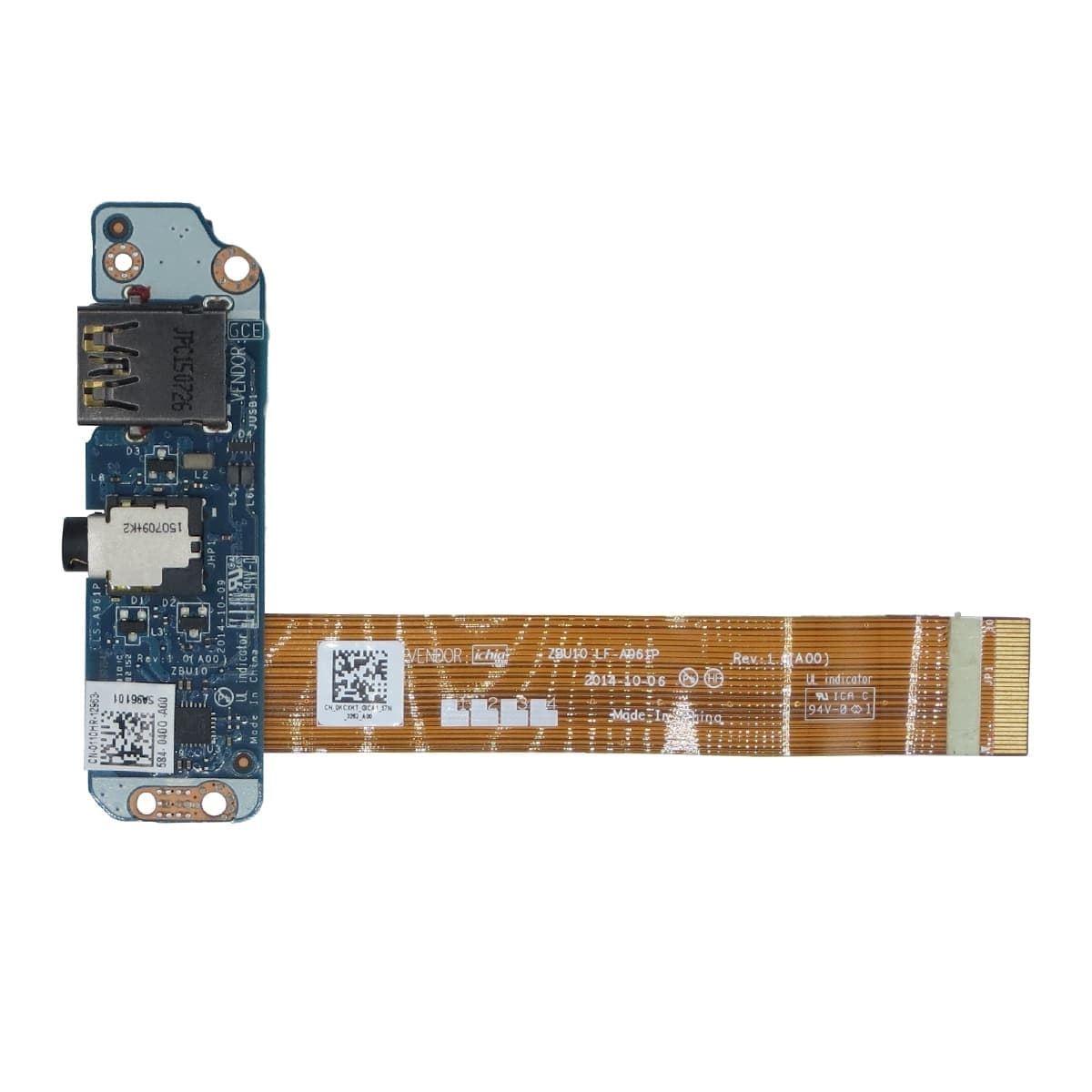

بورد صدا و USB لپ تاپ دل E7450

آشنایی با برد I/O در Dell Latitude E7450

در طراحی بسیاری از لپ‌تاپ‌های کلاس تجاری، از جمله Dell E7450، تولیدکنندگان برای کاهش بار مادربرد و افزایش modular بودن قطعات، برخی ورودی‌ها و خروجی‌های پرکاربرد مانند USB و Audio Jack را به‌صورت مجزا روی یک برد کوچک جانبی قرار می‌دهند. این برد، با کابل فلت به مادربرد وصل شده و وظیفه‌ی کنترل سیگنال‌های صوتی، انتقال داده‌های USB و گاهی ورودی کارت حافظه را بر عهده دارد.

اجزای اصلی برد USB/Audio لپ‌تاپ E7450

معمولاً این برد شامل موارد زیر است:

محل نصب و نحوه اتصال به مادربرد

این برد معمولاً در سمت راست یا چپ لپ‌تاپ (نزدیک لبه‌ی جلویی دستگاه) قرار دارد و به شاسی پیچ می‌شود. از طریق یک فلت کانکتور چندپین به مادربرد متصل شده و کاملاً ماژولار است، یعنی در صورت خرابی به‌راحتی قابل تعویض است، بدون نیاز به تعویض کل مادربرد.

نقش حیاتی در تجربه کاربری

1. اتصال سریع USB برای ذخیره‌سازی یا ابزار جانبی

2. پخش و ضبط صدای شفاف از طریق هدفون یا میکروفون

3. کنترل صدای داخلی در سیستم عامل

4. برقراری ارتباط با تجهیزات کنفرانسی یا آموزشی

5. نقش حفاظتی در برابر نوسانات الکتریکی از سمت پورت‌ها

علائم رایج خرابی برد صدا و USB

اگر با یکی از مشکلات زیر مواجه هستید، احتمال خرابی در این برد وجود دارد:

• شناسایی نشدن فلش یا هارد اکسترنال روی پورت USB سمت راست

• نویز شدید یا قطع‌ و وصل صدا از طریق جک هدفون

• عدم نمایش ورودی صدا (میکروفون) در تنظیمات سیستم

• اتصال و قطع مکرر دستگاه‌های USB

• سوختگی ظاهری یا بوی غیرعادی در محل پورت‌ها

• کار نکردن دکمه پاور (اگر روی همین برد تعبیه شده باشد)

مراحل تعویض و نصب برد USB/Audio

نکته مهم: پیش از شروع، دستگاه باید به‌طور کامل خاموش باشد و باتری از مدار خارج شود. در غیر این صورت، خطر آسیب به مادربرد وجود دارد.

ابزارهای مورد نیاز:

• پیچ‌گوشتی ستاره‌ای دقیق

• اسپاتول یا قاب بازکن پلاستیکی

• پنس ضد الکتریسیته ساکن

• دستکش ضد استاتیک

• دمنده یا برس نرم برای تمیزکاری

مراحل نصب:

1. لپ‌تاپ را خاموش و باتری را جدا کنید.

2. قاب پایین دستگاه (D-Cover) را باز کنید.

3. کابل فلت متصل به برد را به‌آرامی از مادربرد جدا نمایید.

4. پیچ‌های نگهدارنده برد را باز کرده و برد را خارج کنید.

5. برد جدید را در جایگاه قرار داده، پیچ‌ها را محکم کنید.

6. کابل فلت را با احتیاط در سوکت قفل‌دار متصل کنید.

7. دستگاه را ببندید و راه‌اندازی کنید. سپس عملکرد صدا و USB را تست کنید.

تفاوت برد اورجینال با نسخه تقلبی

برد اصلی Dell:

• حک کد قطعه و شماره سریال دقیق

• کیفیت ساخت بالا، کانکتورها دقیق و محکم

• چیپست کنترلر USB و Audio اصل (Realtek یا Texas Instruments)

• پوشش EMI برای کاهش نویز در صدا

• کاملاً سازگار با BIOS و درایورهای Dell

برد غیراصلی یا OEM متفرقه:

• نداشتن شناسه فنی معتبر

• چسب‌های ضعیف، لحیم‌کاری ناصاف

• نویز زیاد در جک هدفون یا عدم شناسایی USB

• احتمال عدم سازگاری با ویندوز یا عملکرد ناقص در درایورها

• عمر کوتاه‌تر و افزایش احتمال آسیب به مادربرد در اثر نوسان

نکات مهم برای نگهداری از این برد

• هنگام استفاده از USB حتماً دستگاه را به‌آرامی متصل و جدا کنید. فشار زیاد می‌تواند پورت را از برد جدا کند.

• از کابل‌های هدفون یا هندزفری‌هایی با کانکتور فلزی بلند یا ضخیم استفاده نکنید؛ این نوع فیش‌ها ممکن است باعث فشار فیزیکی به جک شوند.

• در زمان تعمیرات داخلی، کابل فلت را بدون ابزار مخصوص قطع نکنید. این کابل بسیار حساس است.

• در صورت بروز نویز صدا، اول از وجود گردوغبار در جک هدفون مطمئن شوید، سپس عملکرد برد را بررسی کنید.
