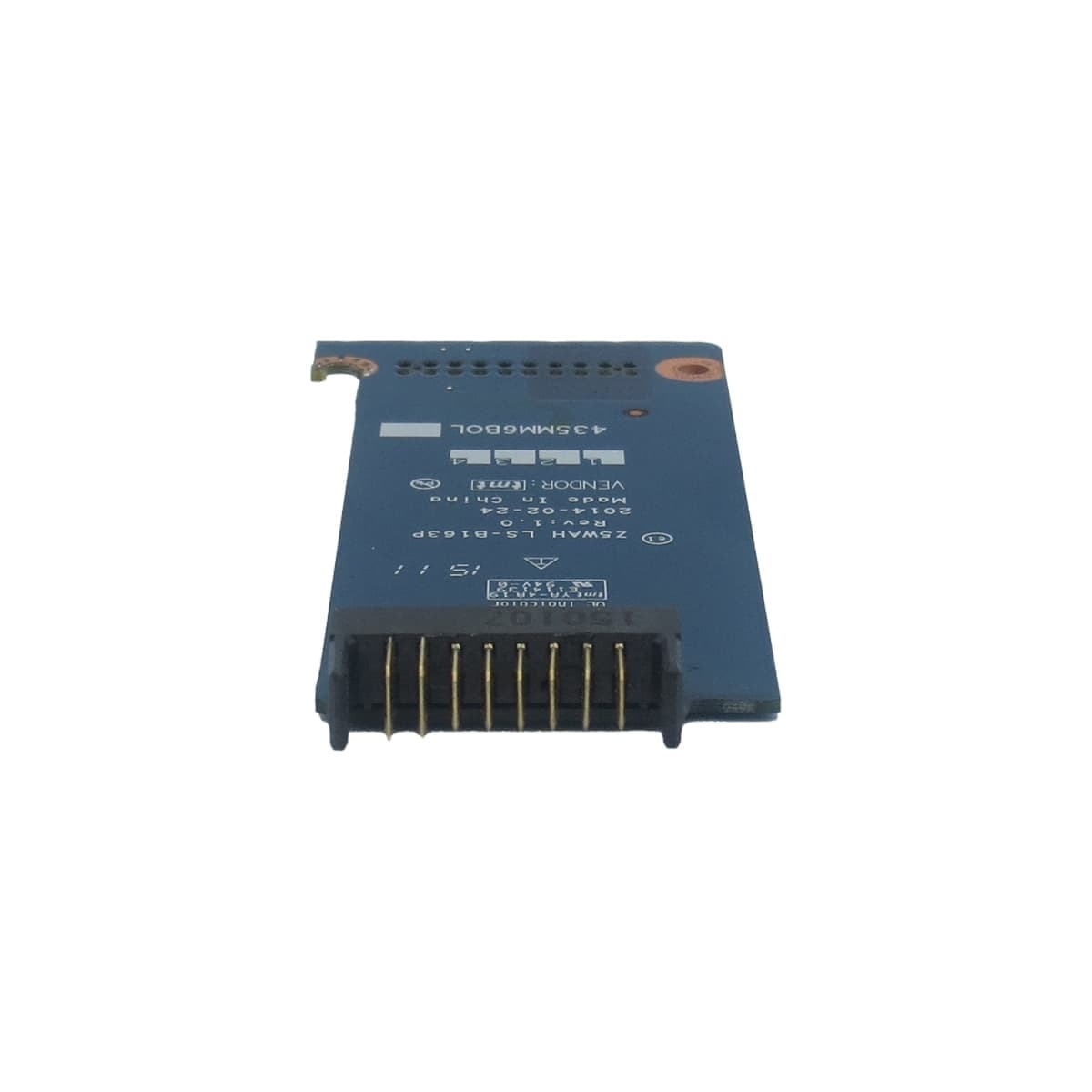

بورد کانکتور باتری لپ تاپ ایسر Aspire E5-571

کاربردهای تخصصی بورد کانکتور باتری

بورد کانکتور باتری در لپ‌تاپ ایسر Aspire E5-571 تنها یک پل ساده برای انتقال برق نیست؛ بلکه یک بورد هوشمند با مدارات حفاظتی و مدیریتی است که به چندین دلیل اهمیت ویژه دارد:

• مدیریت جریان ورودی و خروجی: این بورد، جریان الکتریکی ورودی از باتری به مادربرد را مدیریت و کنترل می‌کند. همچنین در مواقع افزایش یا کاهش ناگهانی ولتاژ، از سیستم محافظت می‌کند.

• حفاظت در برابر اتصال کوتاه: این بورد دارای فیوزها و قطعات حفاظتی است که در صورت بروز اتصال کوتاه، سیستم را قطع می‌کند تا از آسیب دیدن اجزای داخلی جلوگیری کند.

• ارتباط داده‌ای با مادربرد: اطلاعات مربوط به میزان شارژ، دمای باتری، تعداد سیکل شارژ و وضعیت سلامت باتری از طریق همین بورد به مادربرد منتقل می‌شود.

• افزایش عمر باتری: بورد کانکتور با جلوگیری از شارژ و دشارژ غیر استاندارد و تنظیم جریان، عمر مفید باتری را به طور چشمگیری افزایش می‌دهد.

• اطمینان از ایمنی: در مواقعی که باتری دچار افزایش حرارت یا نشتی شود، بورد با ارسال سیگنال هشدار به مادربرد یا قطع جریان از آسیب‌های احتمالی جلوگیری می‌کند.

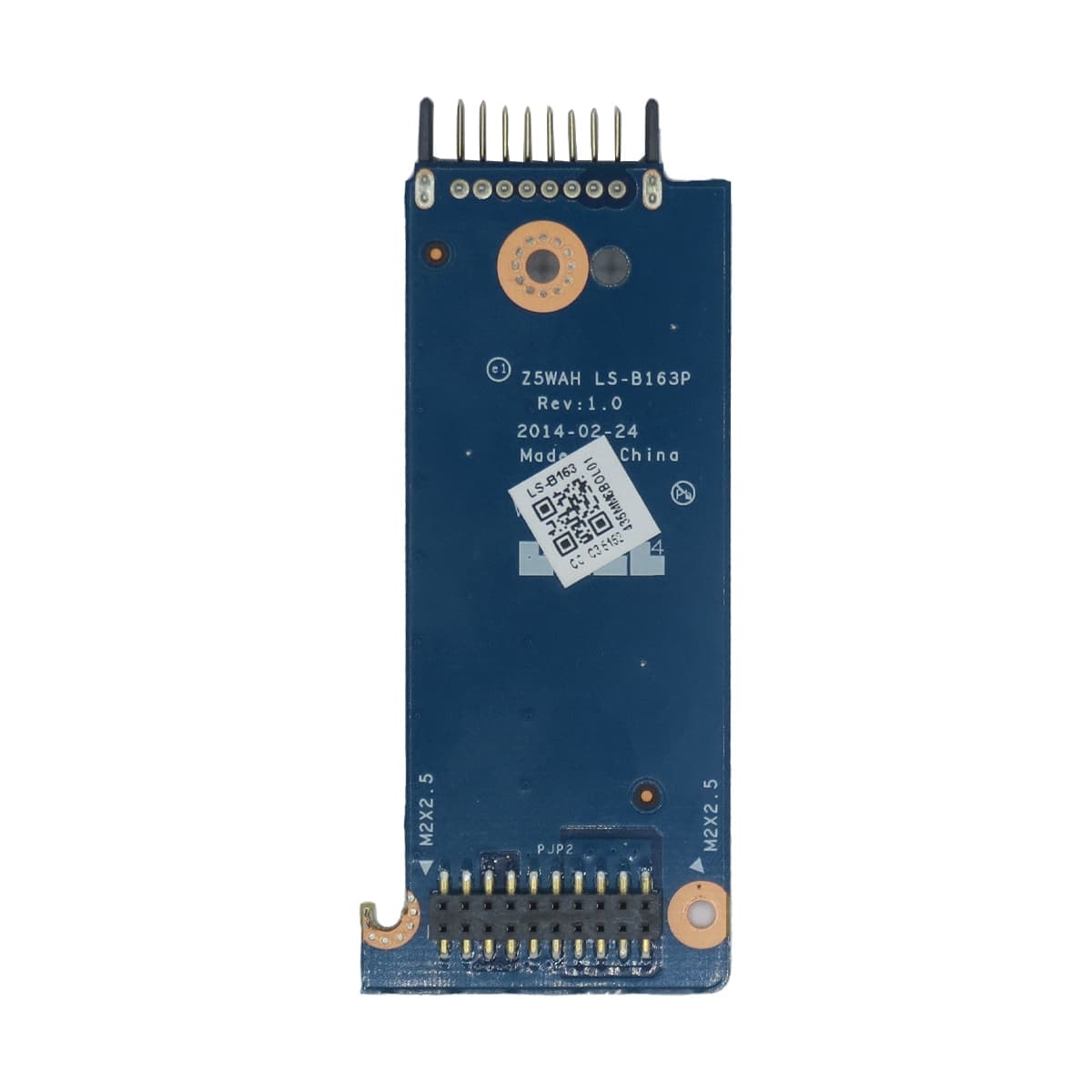

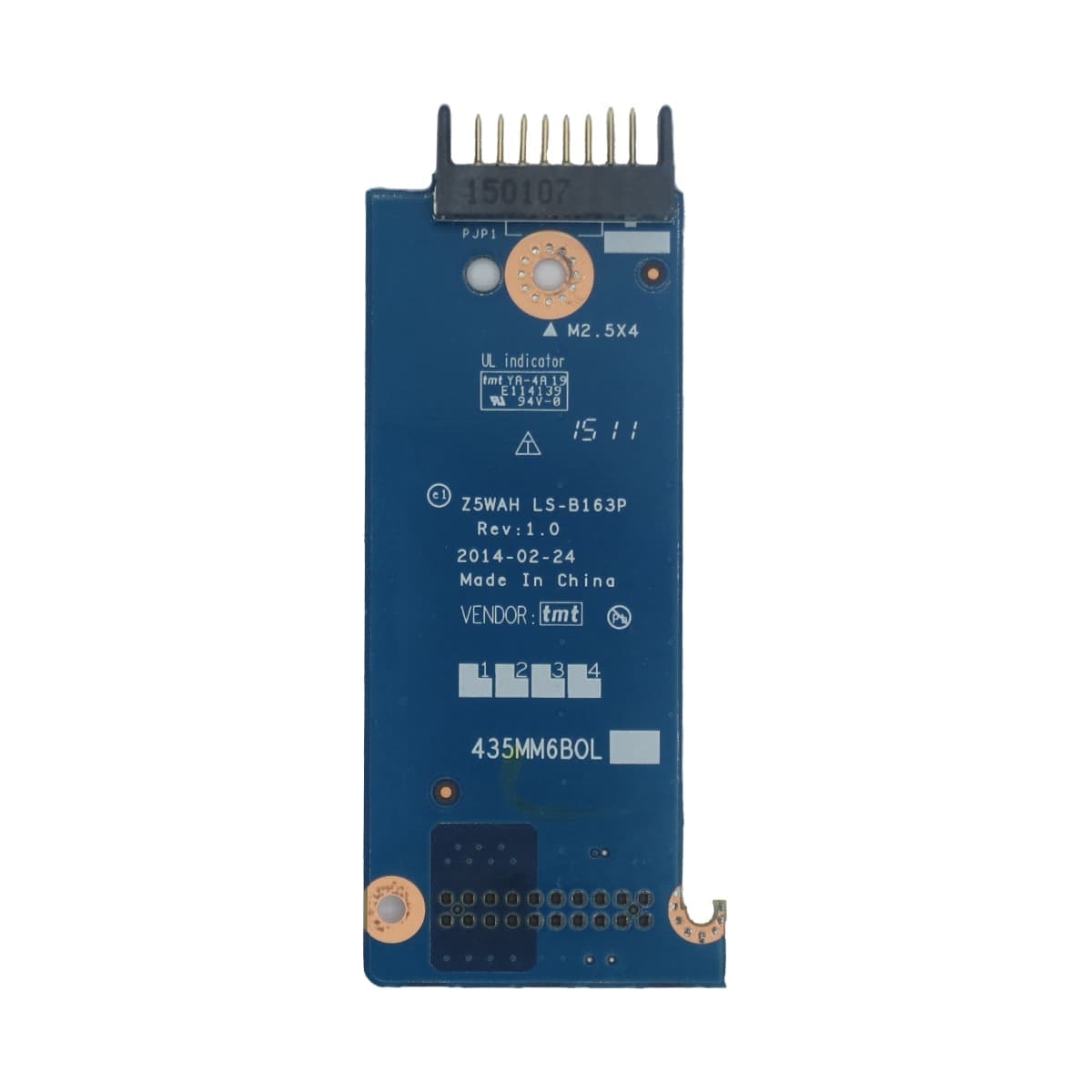

مشخصات فنی بورد کانکتور باتری Z5WAH LS-B163P 435MM6BOL

این بورد باتری با داشتن مشخصات فنی ویژه‌ای که در زیر به آن اشاره شده، یکی از قطعات قابل اعتماد در لپ‌تاپ ایسر Aspire E5-571 است:

• پارت نامبر اصلی: Z5WAH LS-B163P 435MM6BOL

• سازگار با مدل: Acer Aspire E5-571

• تعداد پین: معمولاً ۶ یا ۷ پین مخصوص باتری‌های لیتیوم-یونی

• نوع اتصال: فلت کابل به مادربرد و کانکتور به باتری

• جنس قطعه: مدار چاپی (PCB) با کیفیت بالا و قطعات مقاوم در برابر حرارت

• ابعاد: طراحی بهینه برای نصب آسان در فضای داخلی لپ‌تاپ

• مدارات حفاظتی: فیوز، مقاومت، ماسفت، و مدارهای کنترل ولتاژ

• سنسور دما: در برخی ورژن‌ها برای کنترل حرارتی

• استاندارد: سازگار با استاندارد RoHS جهت ایمنی و سازگاری با محیط زیست

• ولتاژ عملیاتی: هماهنگ با باتری‌های ۳.۷ تا ۱۴.۸ ولت معمولی مورد استفاده در لپ‌تاپ‌های ایسر

این قطعه به دلیل طراحی فشرده و استفاده از متریال باکیفیت، مقاومت بالایی در برابر گرما و لرزش دارد و می‌تواند در شرایط مختلف عملکرد مطمئن خود را حفظ کند.

علائم خرابی بورد کانکتور باتری لپ تاپ ایسر Aspire E5-571

بورد کانکتور باتری لپ‌تاپ ایسر Aspire E5-571 با پارت نامبر Z5WAH LS-B163P 435MM6BOL، اگرچه از نظر فیزیکی قطعه‌ای کوچک است، اما در عملکرد کل سیستم نقشی بسیار حیاتی دارد. خرابی یا اختلال در این بورد می‌تواند منجر به بروز مشکلات گسترده و گاهی حتی توقف کامل عملکرد لپ‌تاپ شود. تشخیص زودهنگام این علائم می‌تواند از خسارت‌های بیشتر جلوگیری کند.

نشانه‌های اصلی خرابی بورد کانکتور باتری

1. شارژ نشدن باتری
   یکی از شایع‌ترین نشانه‌های خرابی این قطعه، شارژ نشدن باتری است. در این حالت، حتی با سالم بودن شارژر و باتری، لپ‌تاپ علامت شارژ را نمایش نمی‌دهد و میزان شارژ باتری ثابت می‌ماند یا کاهش می‌یابد.

2. شناسایی نشدن باتری توسط سیستم
   در مواقعی، سیستم‌عامل (ویندوز یا لینوکس) باتری را به عنوان “No Battery Detected” یا “Unknown Battery” می‌شناسد. این مشکل معمولاً به علت عدم ارتباط صحیح میان باتری و مادربرد، از طریق همین بورد است.

3. خاموش شدن ناگهانی لپ‌تاپ
   اگر بورد کانکتور دچار قطعی یا مشکل باشد، ممکن است لپ‌تاپ هنگام استفاده روی باتری به صورت ناگهانی خاموش شود. این اتفاق به ویژه زمانی که لپ‌تاپ تکان داده می‌شود یا موقع جابجایی رخ می‌دهد، بیشتر دیده می‌شود.

4. قطع و وصل شدن فرآیند شارژ
   در برخی موارد، فرآیند شارژ شدن لپ‌تاپ به صورت متناوب قطع و وصل می‌شود؛ به طوری که آیکون باتری به طور پی‌درپی بین حالت شارژ و عدم شارژ تغییر می‌کند. این مورد معمولاً به علت اتصالات نامطمئن روی بورد کانکتور رخ می‌دهد.

5. گرمای بیش از حد یا سوختگی قطعه
   گاهی اوقات، اگر بورد دچار اتصال کوتاه یا نوسان جریان شود، ممکن است گرمای غیرعادی یا حتی نشانه‌های سوختگی و تغییر رنگ روی سطح مدار مشاهده شود. این حالت بسیار خطرناک بوده و باید سریعاً برطرف شود.

6. عدم روشن شدن لپ‌تاپ بدون شارژر
   اگر بورد کانکتور آسیب ببیند، سیستم تنها در صورت اتصال مستقیم به آداپتور برق روشن می‌شود و روی باتری امکان راه‌اندازی وجود ندارد.

7. اختلال در نمایش میزان شارژ باقی‌مانده
   گاهی نیز اطلاعات نادرستی از میزان شارژ باتری به سیستم منتقل می‌شود؛ مثلاً لپ‌تاپ به صورت ناگهانی درصد باتری را از ۸۰٪ به ۱۰٪ تغییر می‌دهد یا بعد از شارژ، مدت زمان استفاده کاهش می‌یابد.

تاثیرات خرابی بورد کانکتور باتری بر عملکرد لپ‌تاپ

• کاهش طول عمر باتری: اگر جریان به صورت غیر استاندارد منتقل شود، سیکل‌های شارژ باتری سریع‌تر کاهش پیدا می‌کند و باتری خیلی زود فرسوده می‌شود.

• ریسک آسیب به مادربرد: نوسانات جریان یا قطع و وصل ناگهانی می‌تواند به اجزای حساس مادربرد آسیب برساند یا حتی موجب سوختن چیپ‌ها شود.

• از دست رفتن اطلاعات: خاموش شدن ناگهانی لپ‌تاپ بدون ذخیره اطلاعات ممکن است منجر به آسیب دیدن فایل‌ها یا از دست رفتن اطلاعات مهم شود.

• عدم قابلیت حمل: یکی از ویژگی‌های مهم لپ‌تاپ، قابلیت استفاده بدون اتصال به برق است. خرابی بورد کانکتور این قابلیت را به طور کامل مختل می‌کند.

• افزایش هزینه تعمیرات: اگر عیب‌یابی به موقع انجام نشود، خرابی بورد ممکن است به سایر قطعات الکترونیکی آسیب برساند و هزینه‌های تعمیرات سنگین‌تری را به کاربر تحمیل کند.

تشخیص فنی مشکل

برای تشخیص دقیق اینکه مشکل از بورد کانکتور باتری است یا باتری و شارژر، می‌توان اقدامات زیر را انجام داد:

• تست باتری با دستگاه مشابه: اگر باتری روی یک لپ‌تاپ دیگر به خوبی کار می‌کند، مشکل از بورد کانکتور است.

• بررسی فیزیکی بورد: مشاهده تغییر رنگ، بوی سوختگی یا لق بودن کانکتورها نشانه خرابی است.

• استفاده از نرم‌افزارهای مدیریت باتری: این نرم‌افزارها معمولاً خطاهای سخت‌افزاری یا مشکل در مدار را گزارش می‌دهند.

• تست با مولتی‌متر: می‌توان با اندازه‌گیری ولتاژ خروجی از بورد، عملکرد صحیح آن را بررسی کرد.

آموزش گام‌به‌گام تعویض بورد کانکتور باتری لپ تاپ ایسر Aspire E5-571

اگر نشانه‌های خرابی بورد کانکتور باتری لپ‌تاپ ایسر Aspire E5-571 با پارت نامبر Z5WAH LS-B163P 435MM6BOL را مشاهده کردید، بهتر است هر چه سریع‌تر برای تعویض یا تعمیر آن اقدام کنید تا از آسیب دیدن سایر قطعات جلوگیری شود. مراحل زیر به شما کمک می‌کند تا این کار را به شکل اصولی و ایمن انجام دهید:

ابزارهای مورد نیاز برای تعویض

• پیچ‌گوشتی مناسب (معمولاً فیلیپس PH1 یا PH2)

• پنس پلاستیکی یا فلزی برای جدا کردن فلت‌ها

• کارت پلاستیکی یا اسپاتول برای باز کردن قاب بدون آسیب

• دستکش آنتی‌استاتیک (ضد برق ساکن)

• محل تمیز و روشن برای کار

مراحل باز کردن لپ‌تاپ و دسترسی به بورد

1. خاموش کردن و جدا کردن شارژر و باتری
   لپ‌تاپ را کاملاً خاموش کنید، شارژر را جدا نمایید و اگر باتری از نوع جداشدنی است، آن را بیرون آورید تا خطر برق‌گرفتگی یا اتصال کوتاه به صفر برسد.

2. باز کردن قاب زیر لپ‌تاپ
   تمام پیچ‌های قاب پایین دستگاه را باز کنید و با کارت پلاستیکی قاب را به‌آرامی باز کنید. مراقب باشید خارها نشکند و آسیب نبیند.

3. دسترسی به بورد کانکتور باتری
   محل بورد کانکتور باتری معمولاً نزدیک جایگاه باتری قرار دارد. بورد کوچک، مستطیلی شکل و با یک یا چند فلت به مادربرد متصل شده است.

4. جداسازی فلت و کانکتورها
   با پنس به‌آرامی قفل فلت را آزاد کرده و آن را جدا کنید. کانکتور باتری را نیز با احتیاط جدا کنید تا پین‌ها آسیب نبیند.

5. باز کردن خود بورد
   معمولاً با یک یا دو پیچ کوچک بورد روی بدنه لپ‌تاپ محکم شده است. آن‌ها را باز کنید و بورد را بردارید.

6. نصب بورد جدید
   بورد نو را در جای مناسب قرار دهید، پیچ‌ها را ببندید و فلت‌ها و کانکتور باتری را با دقت متصل کنید. مطمئن شوید همه اتصالات محکم و درست باشند.

7. بستن قاب و تست نهایی
   پس از نصب، قاب زیر لپ‌تاپ را ببندید، باتری و شارژر را متصل کنید و لپ‌تاپ را روشن نمایید. اگر همه مراحل درست انجام شده باشد، سیستم باید باتری را شناسایی کند و فرآیند شارژ به شکل عادی نمایش داده شود.

نکات مهم در تعویض و نگهداری بورد کانکتور باتری

• قطع کامل برق: قبل از شروع هرگونه عملیات حتماً برق دستگاه را قطع کنید تا به قطعات داخلی آسیب نرسد.

• استفاده از ابزار مناسب: ابزار غیراستاندارد ممکن است به سوکت‌ها یا فلت‌ها آسیب بزند.

• عدم فشار بیش از حد: هنگام نصب بورد یا فلت، فشار زیاد وارد نکنید. همه قطعات باید با اندکی فشار و به نرمی در جای خود قرار بگیرند.

• تمیز نگه داشتن محل نصب: گرد و غبار و ذرات ریز می‌توانند در طولانی‌مدت باعث اختلال در اتصالات الکتریکی شوند. هر چند وقت یکبار با دمنده باد یا هوای فشرده محل اتصال را تمیز کنید.

• دوری از رطوبت: لپ‌تاپ را در محیط‌های مرطوب قرار ندهید، چرا که رطوبت باعث اکسیداسیون و خوردگی اتصالات بورد خواهد شد.

• بررسی دوره‌ای سلامت قطعه: با نرم‌افزارهای مانیتورینگ باتری و چک کردن سلامت سیستم، می‌توانید به سرعت نشانه‌های اولیه خرابی را تشخیص دهید.

توصیه‌های حرفه‌ای برای افزایش عمر بورد کانکتور باتری

• استفاده از شارژر اورجینال و استاندارد: شارژرهای تقلبی یا غیراستاندارد باعث نوسان جریان شده و به بورد آسیب می‌رسانند.

• جلوگیری از ضربه و لرزش: هنگام حمل و نقل لپ‌تاپ، مراقب ضربه یا تکان‌های شدید باشید تا اتصالات داخلی دچار مشکل نشود.

• عدم جدا کردن مکرر باتری: قطع و وصل کردن بی‌مورد باتری ممکن است به پین‌ها و فلت بورد آسیب بزند.

• تعمیر توسط متخصص: اگر تجربه کافی ندارید، تعویض یا تعمیر بورد را به افراد حرفه‌ای و کارگاه‌های تخصصی بسپارید.
