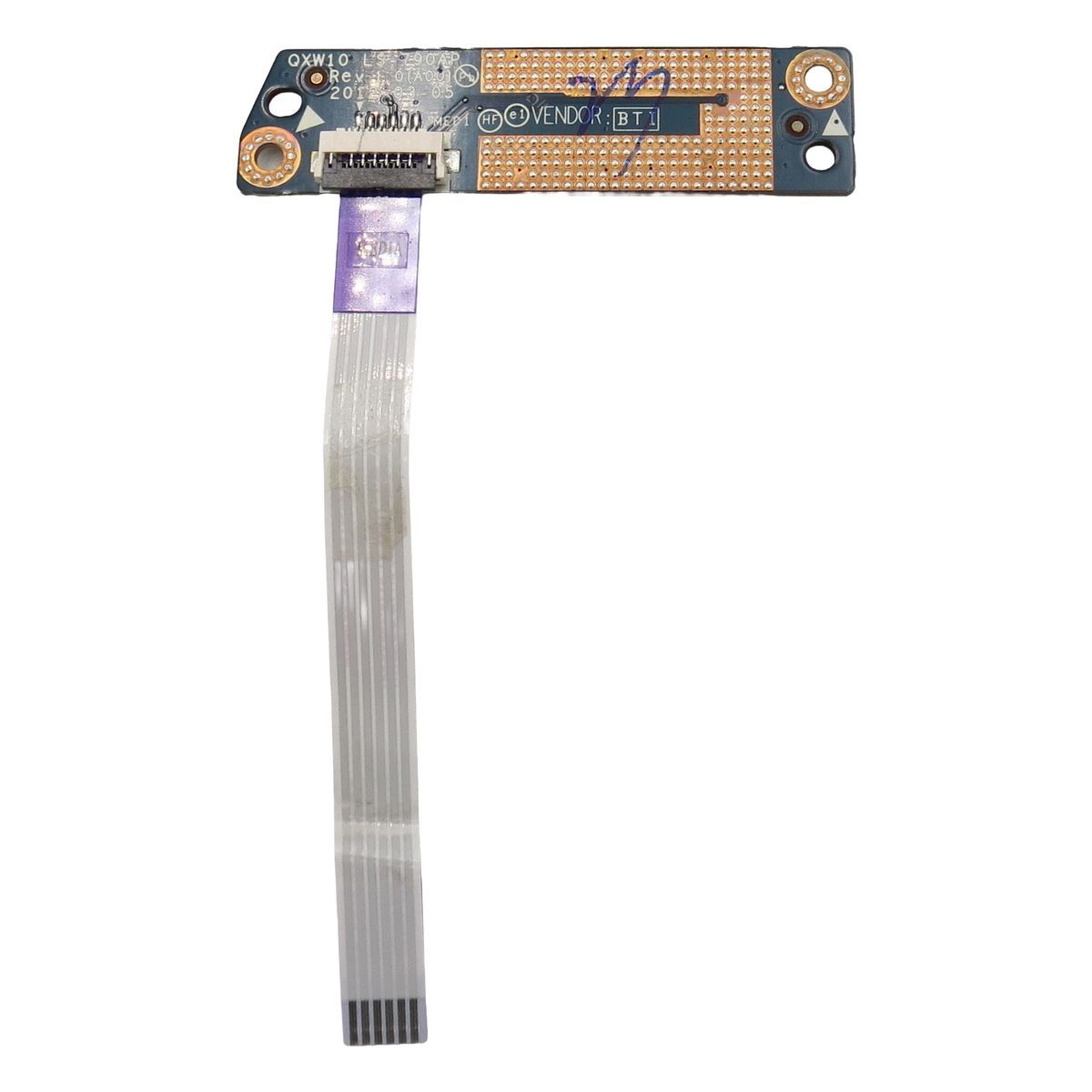

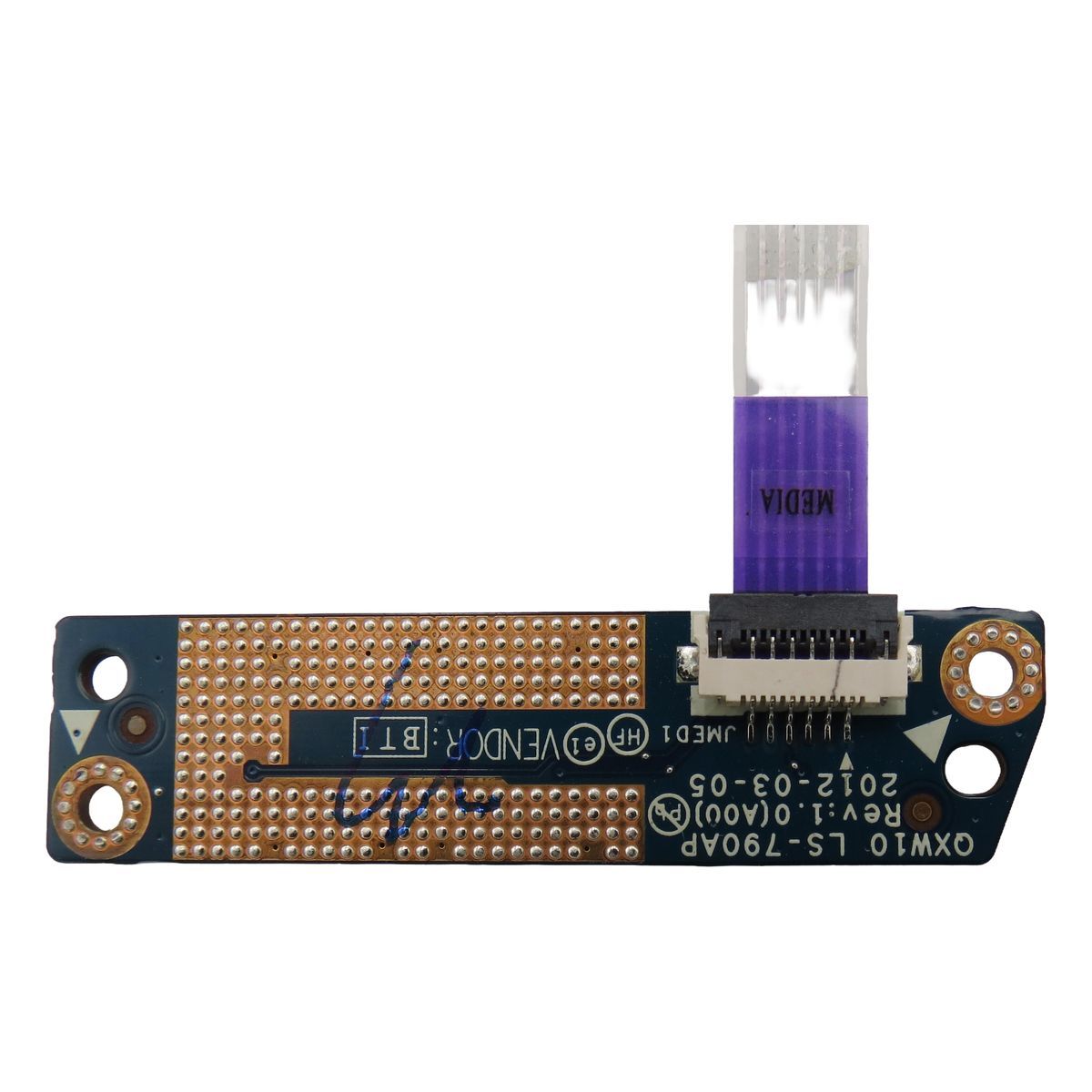

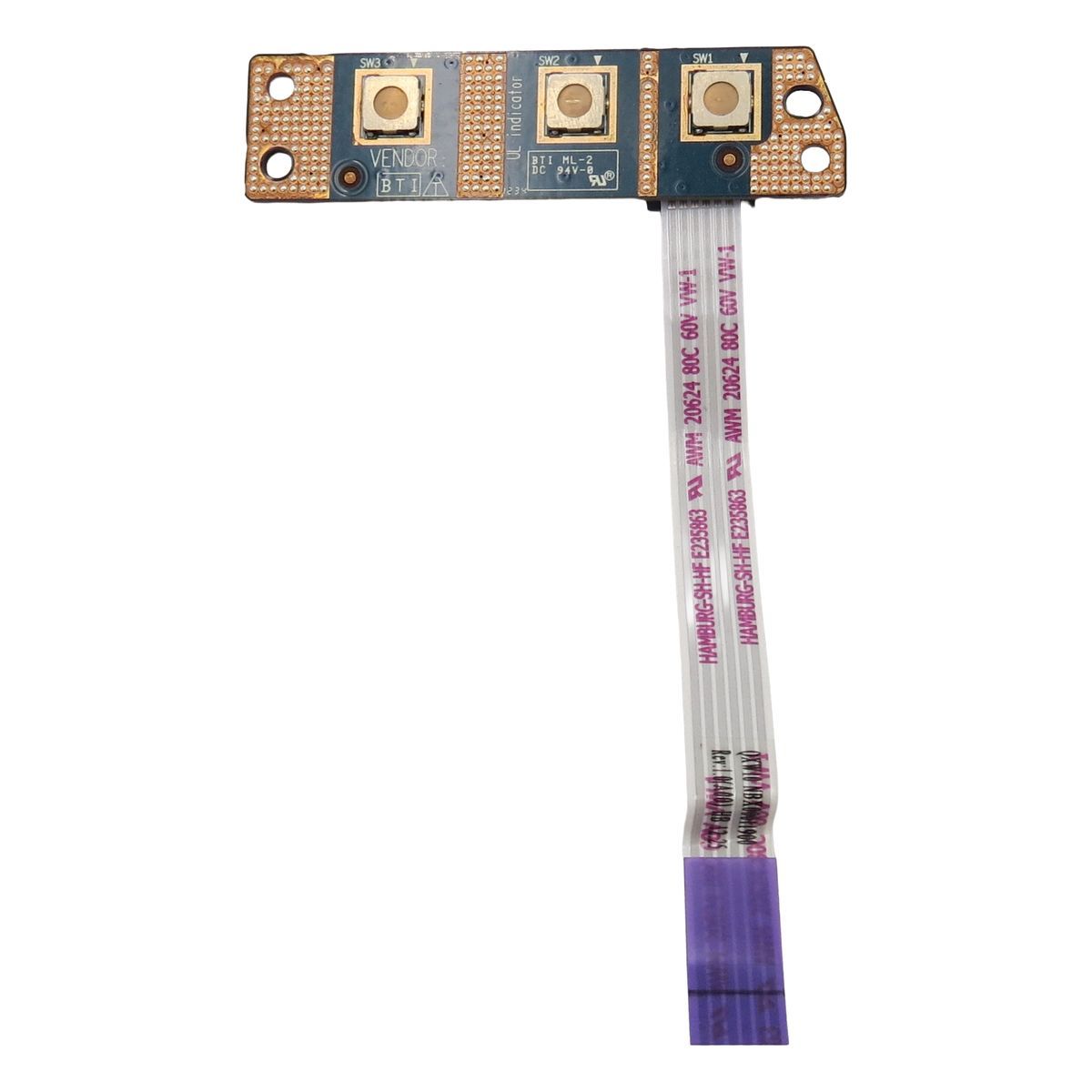

بورد مدیا لپ تاپ Dell Latitude E5530

بورد مدیا چیست و چرا خرابی اش اعصاب خردکن می شود

بعضی خرابی ها مثل سوختن شارژر یا شکستگی قاب، واضح و قابل دیدن هستند. اما خرابی بورد مدیا از آن ایرادهایی است که دستگاه را کاملاً از کار نمی اندازد، ولی تجربه کاربر را خراب می کند. مشتری ممکن است لپ تاپ را روشن کند و همه چیز ظاهراً خوب باشد، اما وقتی می خواهد صدا را کم و زیاد کند، می بیند دکمه ها کار نمی کنند، گاهی گیر می کنند، یا یک فرمان را چند بار پشت سر هم می فرستند. همین ایرادهای ریز، در نگاه مشتری تبدیل می شود به «دستگاه دستکاری شده» یا «تعمیر درست انجام نشده»؛ مخصوصاً وقتی قرار است روی خرید و فروش لپ تاپ حساب کنی.

در بازار قطعات، به بردی که فرمان های مربوط به کنترل های مدیا و بعضی کلیدهای جانبی را مدیریت و به مادربرد منتقل می کند، معمولاً بورد مدیا گفته می شود. این قطعه کوچک است، اما جایگاهش مهم است چون نقطه تماس مستقیم کاربر با دستگاه است. اگر این بخش درست کار نکند، هر روز چند بار کاربر را اذیت می کند و همین باعث می شود ارزش دستگاه در ذهن خریدار پایین بیاید. برای همین است که در فروش قطعات لپ تاپ، بورد مدیا یک قطعه تصمیم ساز محسوب می شود: نه به خاطر قیمت قطعات لپ تاپ، بلکه به خاطر اثرش روی حس کیفیت.

این قطعه چه کاری انجام می دهد

در ساده ترین تعریف، بورد مدیا یک واسط کنترلی است. یعنی فشار دکمه ها و کلیدهای مربوط به کنترل مدیا را تبدیل می کند به فرمان های قابل فهم برای سیستم. این فرمان ها از طریق کابل یا فلت به برد اصلی منتقل می شوند. بسته به نسخه مونتاژ و طراحی داخلی، این بورد ممکن است با مجموعه کلیدهای مشخصی درگیر باشد. اما یک اصل ثابت وجود دارد: اگر فرمان های مدیایی بی ثبات باشد یا کلیدها پاسخ ندهند، احتمال درگیری همین قطعه یا مسیر اتصال آن مطرح می شود.

برای تعمیرکار، نکته مهم این است که خرابی بورد مدیا گاهی شبیه خرابی کیبورد یا تاچ پد دیده می شود. یعنی کاربر می گوید بعضی دکمه ها کار نمی کنند، اما دقیق که نگاه می کنی، مشکل فقط روی کلیدهای خاص و تکرارشونده است. در اینجا تعویض درست بورد مدیا می تواند مشکل را بدون ورود به تعمیرهای سنگین جمع کند.

علائم خرابی رایج که معمولاً پای بورد مدیا وسط است

کلیدهای کنترل صدا کار نمی کنند یا واکنش دیر دارند

اگر کلیدهای کم و زیاد کردن صدا یا بی صدا کردن، گاهی کار می کنند و گاهی نه، یا باید چند بار فشار بدهی تا یک بار عمل کند، این می تواند نشانه ضعف بورد مدیا یا اتصال آن باشد. مخصوصاً وقتی مشکل پایدار است و با ریست ساده بهتر نمی شود، مسیر سخت افزاری جدی تر می شود.

یک فرمان چند بار اجرا می شود

گاهی کاربر یک بار دکمه را می زند، اما صدا چند پله بالا می رود یا چند بار پشت سر هم قطع و وصل می شود. این رفتار معمولاً از گیر کردن مکانیزم دکمه نیست؛ بیشتر شبیه نویز در فرمان یا اتصال ناقص است. اگر کلید سالم باشد اما فرمان تکراری برسد، بورد یا مسیر انتقال فرمان می تواند مقصر باشد.

کلیدها فقط در زاویه خاص یا با فشار بدنه درست می شوند

اگر با فشار دادن یک نقطه از قاب یا با کمی جابه جایی، مشکل موقتاً بهتر می شود، این علامت خیلی مهم است. معمولاً یعنی فلت یا سوکت شل است، یا بورد در جای خودش درست ننشسته و تحت فشار بدنه قرار گرفته است. این حالت اگر رها شود، به مرور تبدیل می شود به قطع کامل یا خرابی دوباره.

بعد از باز و بسته کاری تعمیراتی، دکمه ها از کار افتاده اند

Latitude E5530 زیاد سرویس می شود. اگر بعد از تعویض قطعه یا سرویس، ناگهان کلیدهای مدیا یا کنترل های جانبی از کار افتاده، احتمال دارد فلت درست جا نخورده یا مسیر کابل زیر قاب له شده باشد. خیلی وقت ها مشکل با جا زدن صحیح حل می شود، اما اگر آسیب فیزیکی به بورد وارد شده باشد، تعویض منطقی تر است.

چه زمانی تعویض بورد مدیا تصمیم درست نیست

برای اینکه خرید قطعات لپ تاپ تبدیل به حدس و گمان نشود، باید بدانی گاهی مشکل از جای دیگری است. این موارد را جدا کن:

• اگر کلیدهای معمولی کیبورد هم ایراد گسترده دارند، احتمال خرابی کیبورد یا مسیرهای مرتبط مطرح می شود.
• اگر مشکل فقط نرم افزاری است و با تغییر تنظیمات یا تست در سیستم عامل دیگر برطرف می شود، بهتر است اول مسیر نرم افزاری کامل بررسی شود.
• اگر دکمه از نظر مکانیکی گیر کرده یا شکسته است، گاهی مشکل بیشتر مربوط به قاب یا قطعه مکانیکی است تا خود بورد.

این تفکیک ساده کمک می کند قیمت لپ تاپ و هزینه تعمیر بی دلیل بالا نرود و خریدت دقیق باشد.

نکات مهم برای انتخاب نسخه درست قبل از خرید

در بوردهای کوچک، بزرگ ترین دردسر خرید اشتباه است. چون قطعه ممکن است از نظر اسم شبیه باشد، اما از نظر اتصال یا جای نشستن تفاوت داشته باشد. اگر فروشنده قطعات لپ تاپ هستی، اینجا همان نقطه ای است که مشتری یا راضی می شود یا قطعه را برمی گرداند. اگر تعمیرکار یا خریدار هستی، اینجا همان نقطه ای است که یا کار تمیز درمی آید یا دوباره کاری می خوری.

تطبیق شکل برد و جای پیچ ها

اولین معیار انتخاب، تطبیق فیزیکی است. جای پیچ ها، فرم کناره ها و محل قرارگیری برد باید با نمونه روی دستگاهت یکی باشد. اگر برد کمی متفاوت باشد، یا اصلاً نصب نمی شود یا بعد از بستن قاب تحت فشار می ماند و عمرش کوتاه می شود.

نوع کابل یا فلت اتصال

این بورد معمولاً با کابل یا فلت به برد اصلی وصل می شود. نوع کانکتور، جهت جا رفتن و فرم سوکت باید دقیقاً مشابه قطعه قبلی باشد. اگر این بخش تطبیق نداشته باشد، حتی اگر برد از نظر ظاهری نزدیک باشد، فرمان ها منتقل نمی شود و نتیجه صفر است. این همان اشتباهی است که باعث می شود یک نفر بگوید «قطعه نو خریدم ولی مشکل حل نشد».

چیدمان کلیدها و محل نشستن در بدنه

اگر بورد مدیا با مجموعه کلیدهای مشخصی درگیر است، چیدمان کلیدها و محل قرارگیری روی بدنه باید با نسخه دستگاه هماهنگ باشد. در اینجا قاعده طلایی ساده است: هر چیزی که با بیرون بدنه هم راستا می شود، باید دقیق باشد. کوچک ترین اختلاف باعث می شود دکمه درست فشار نگیرد یا دائم نیمه فشرده بماند.

نو یا استوک

در قطعات کنترلی، استوک سالم می تواند انتخاب اقتصادی باشد، اما شرط دارد: تاب نداشته باشد، اثر آبخوردگی و سولفاته دیده نشود، و سوکت ها لق نباشند. اگر قصدت کنترل قیمت قطعات لپ تاپ است، استوک سالم خوب است؛ اما استوک خسته، یعنی برگشت خوردن کار و هزینه دوباره.

راهنمای نصب حرفه ای و قابل اجرا

نصب بورد مدیا کار عجیب و غریبی نیست، اما چند نکته دارد که رعایت نکردنشان باعث می شود همان روز اول مشکل برگردد. این روال را مثل یک کار تعمیرگاهی تمیز انجام بده.

آماده سازی

• دستگاه را خاموش کن و شارژر را جدا کن.
• اگر دسترسی داری، اتصال باتری را قطع کن تا ریسک آسیب کاهش یابد.
• پیچ ها را مرتب بگذار تا پیچ بلند و کوتاه قاطی نشود.

دسترسی و باز کردن

• قاب مربوط را با ابزار مناسب باز کن و محل برد را پیدا کن.
• قبل از جدا کردن، مسیر فلت و محل نشستن برد را دقیق نگاه کن تا در نصب جدید اشتباه نشود.

تعویض و جاگذاری

• سوکت را از خود کانکتور جدا کن، نه با کشیدن فلت.
• برد قدیمی را جدا کن و محل نشستن را تمیز کن تا گرد و خاک یا تکه پلاستیک مانع نشود.
• برد جدید را بدون زور سرجایش بگذار و بعد پیچ ها را با فشار کنترل شده ببند.
• فلت را دقیق مثل قبل بخوابان تا زیر قاب له نشود و در مسیر تیز قرار نگیرد.

تست قبل از بستن نهایی

• قبل از بستن کامل قاب، دستگاه را روشن کن و چند بار کلیدهای مدیا را تست کن.
• اگر مشکل قبلی «قطع و وصل» بوده، چند دقیقه با دستگاه کار کن و دوباره تست بگیر.
• اگر همه چیز پایدار بود، سپس قاب را ببند.

این تست ساده، جلوی باز و بسته کاری دوباره و هزینه اضافه را می گیرد. در کار حرفه ای، هیچ چیز بدتر از این نیست که دستگاه را کامل ببندی و بعد بفهمی فلت درست جا نرفته.

عیب یابی بعد از نصب اگر هنوز مشکل باقی بود

• اگر هیچ کلیدی کار نکرد: احتمال دارد سوکت فلت کامل جا نرفته یا فلت آسیب دیده باشد.
• اگر فقط بعضی کلیدها مشکل دارند: احتمال می رود چیدمان یا محل نشستن برد درست هم راستا نشده باشد.
• اگر مشکل با فشار بدنه تغییر می کند: برد یا فلت تحت فشار قاب است یا مسیر خوابیدن کابل درست نیست.
• اگر رفتار فرمان ها عجیب و غیرقابل پیش بینی است: بهتر است اتصال ها دوباره بررسی شوند و از سالم بودن خود کلیدها مطمئن شوی.

هدف این است که کلیدها با یک فشار طبیعی و هر بار، یک فرمان دقیق بدهند. اگر لازم است دکمه را محکم بزنی یا در زاویه خاص نگه داری، یعنی هنوز یک جای کار درست ننشسته است.

جمع بندی تصمیم ساز برای خرید

بورد مدیا Dell Latitude E5530 یک قطعه کوچک اما اثرگذار است؛ چون دقیقاً روی تجربه روزمره کاربر دست می گذارد. اگر کلیدهای مدیا درست عمل نکنند، دستگاه در نگاه مشتری «ناقص» به نظر می رسد، حتی اگر از نظر عملکرد اصلی کاملاً سالم باشد. برای تعمیرکار، تعویض درست این قطعه یعنی تحویل تمیز و کم برگشت. برای فروشنده لپ تاپ، یعنی دستگاهی که در تست های ریز هم کم نمی آورد و ارزشش در فروش لپ تاپ بهتر حفظ می شود. برای خریدار، یعنی با یک خرید قطعات لپ تاپ دقیق و کنترل قیمت، دوباره استفاده راحت و بدون دردسر خواهد داشت.

اما کلید موفقیت این خرید، فقط یک چیز است: انتخاب نسخه درست. شکل برد، جای پیچ ها، نوع فلت و محل نشستن در بدنه باید دقیقاً با قطعه قبلی یکی باشد. اگر این تطبیق کامل انجام شود، هزینه ات به نتیجه تبدیل می شود و قیمت قطعات لپ تاپ واقعاً ارزش پرداخت پیدا می کند.
