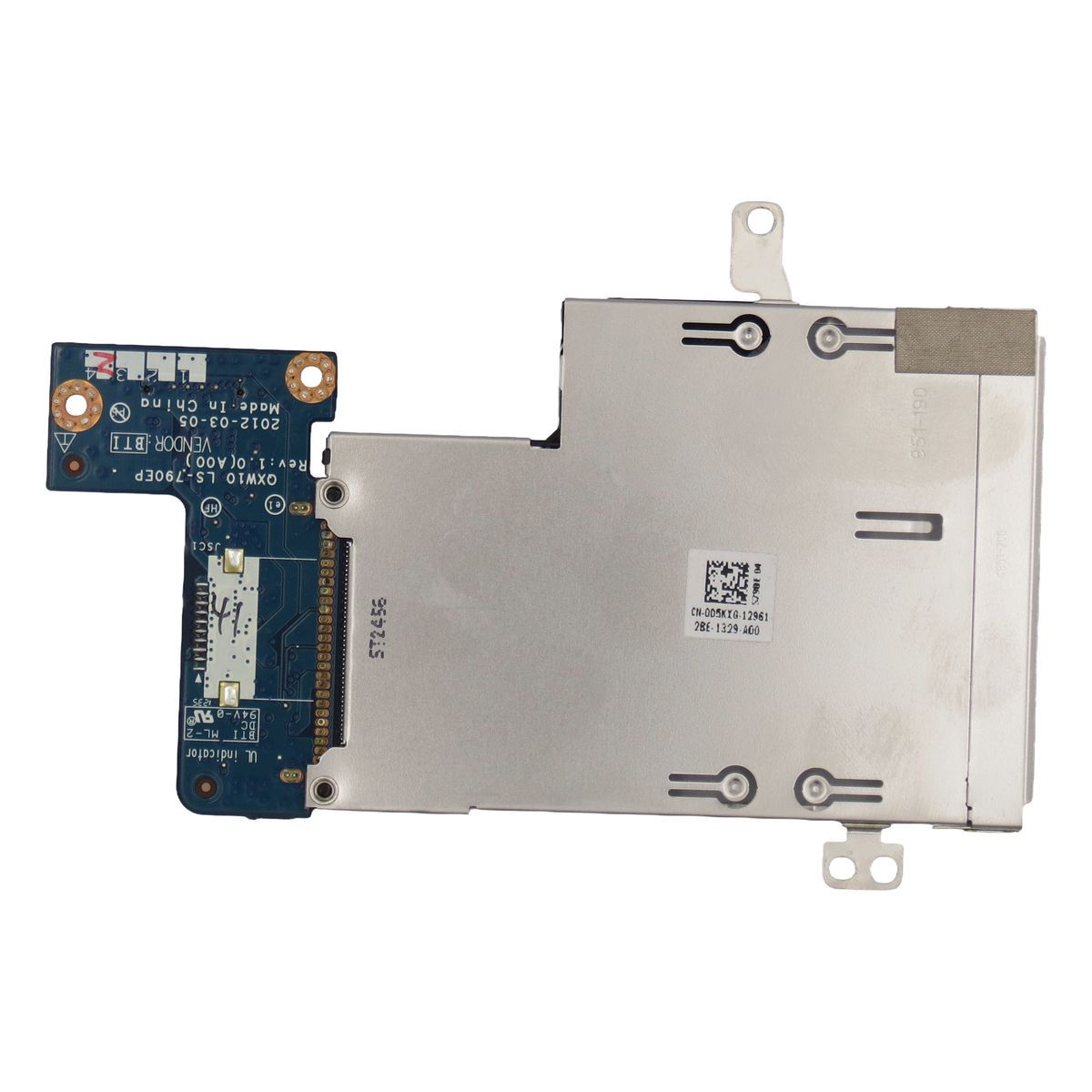

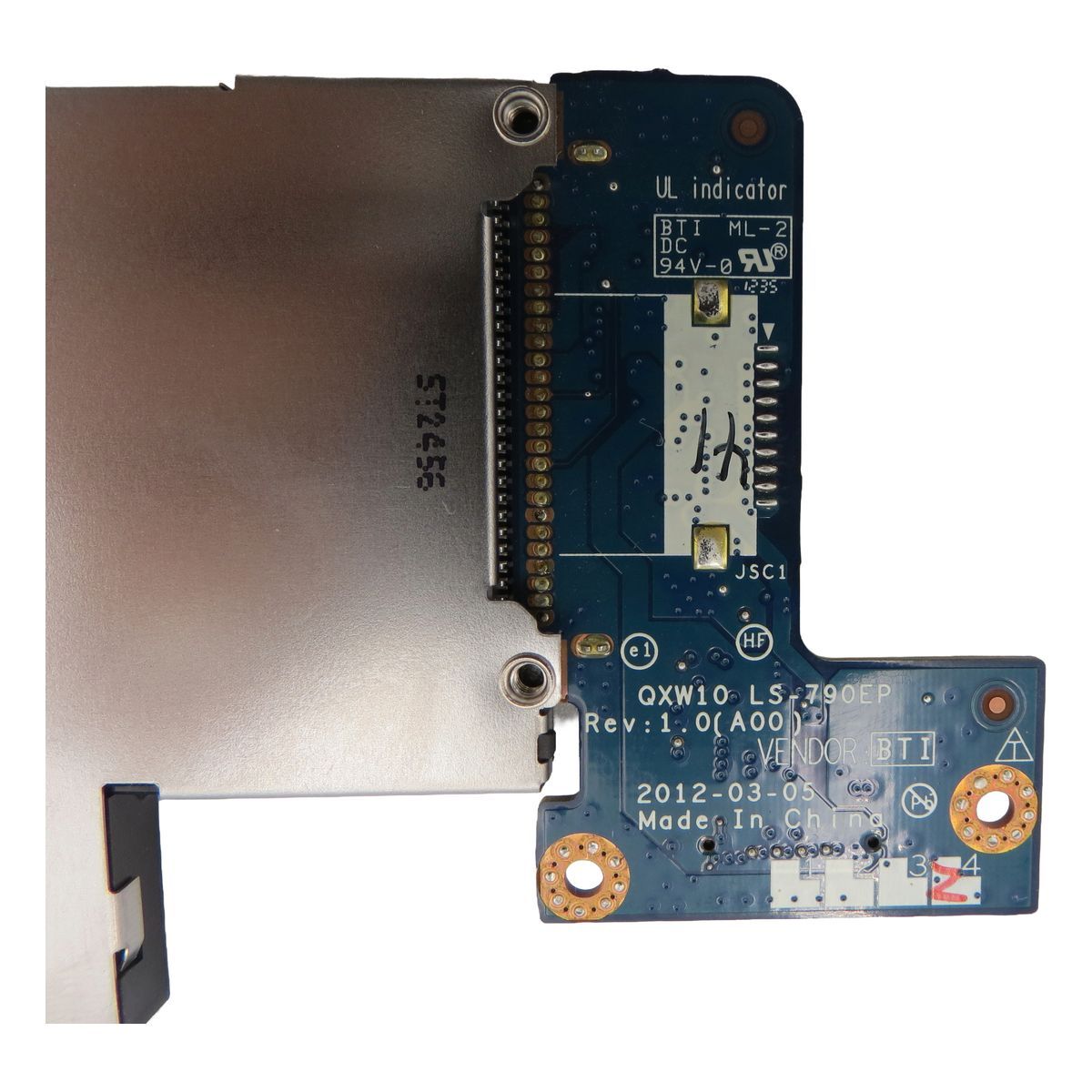

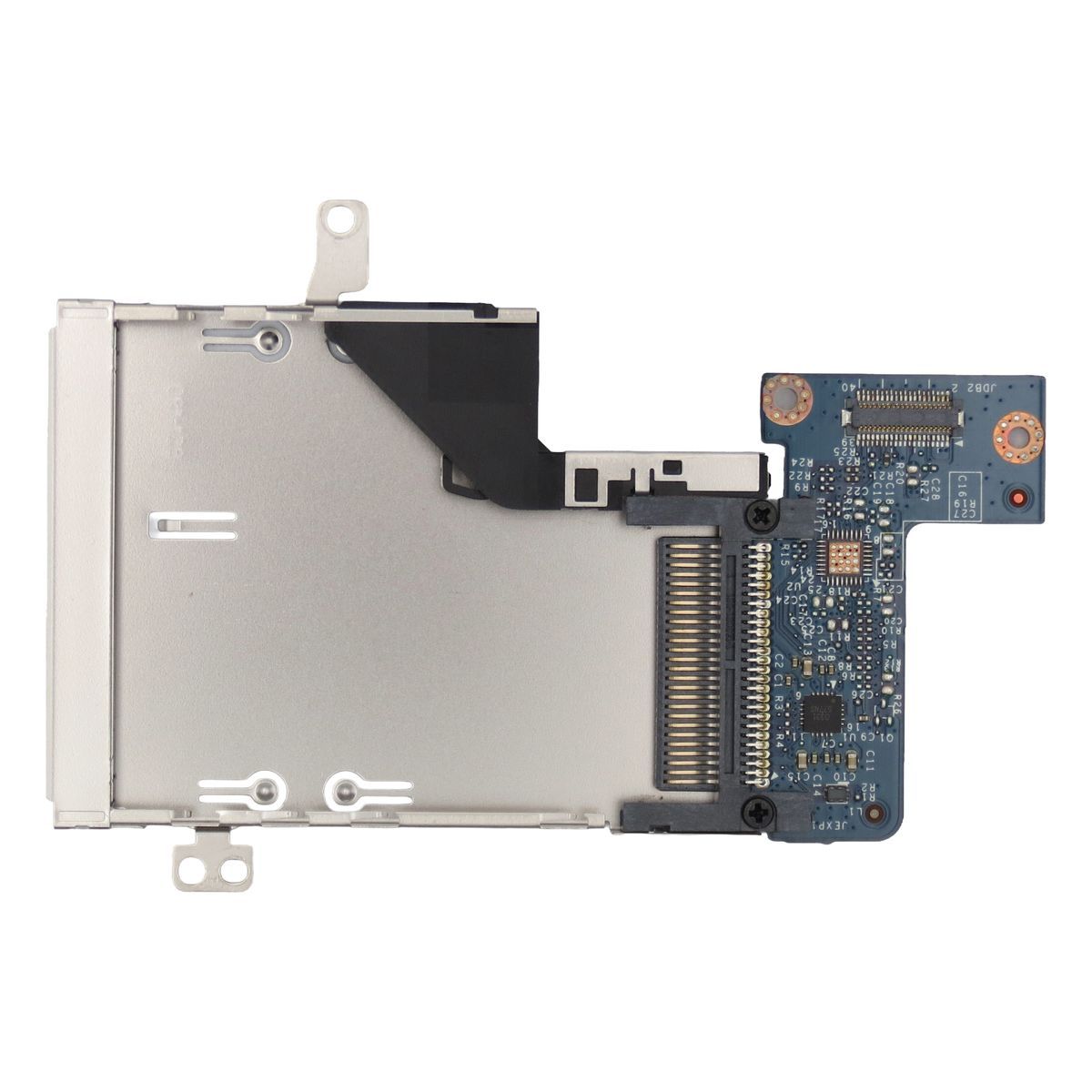

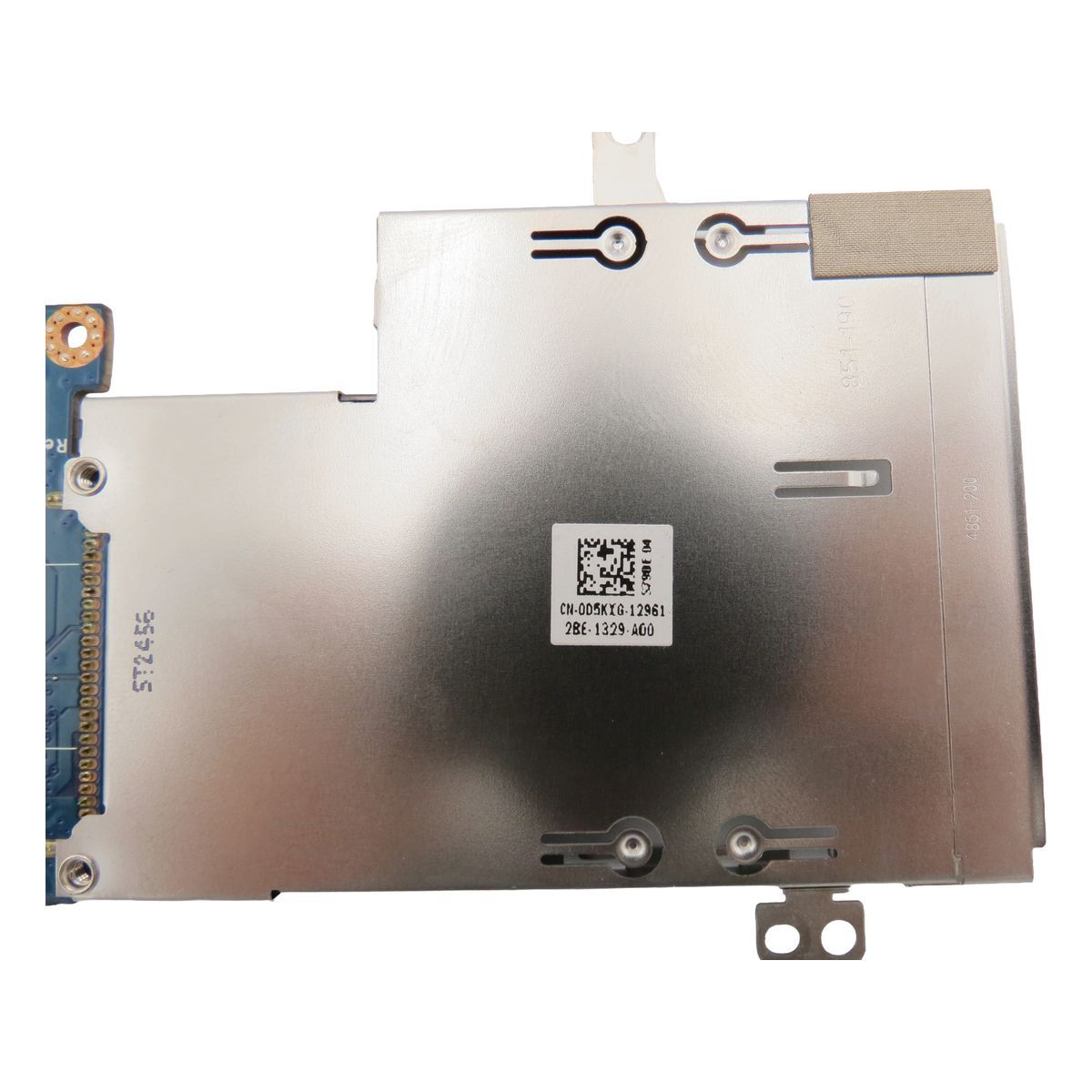

بورد کارتخوان لپ تاپ Dell Latitude E5530

کارتخوان وقتی از کار می افتد، معمولاً مشکل ساده تر از چیزی است که فکر می کنی

خرابی کارتخوان در Dell Latitude E5530 از آن ایرادهایی است که بیشتر از اینکه دستگاه را زمین گیر کند، کاربر را عصبی می کند. چون همه چیز سالم است، لپ تاپ روشن می شود، USB ها کار می کنند، اما کارت حافظه را که وارد می کنی هیچ اتفاقی نمی افتد. خیلی ها در این نقطه فکر می کنند مشکل نرم افزاری است یا حتی بدتر، ایراد از مادربرد است. اما در عمل، کارتخوان معمولاً روی یک برد جدا قرار دارد؛ یعنی یک بورد کارتخوان که وظیفه اش این است که سوکت کارت حافظه را مدیریت کند و سیگنال را از طریق کابل یا فلت به مادربرد برساند. همین طراحی باعث می شود در بسیاری از موارد، تعویض بورد کارتخوان یک راه حل منطقی و اقتصادی باشد.

اگر تعمیرکار هستی، این قطعه می تواند مشکل را تمیز جمع کند، مخصوصاً وقتی مشتری اصرار دارد کارتخوان برایش حیاتی است. اگر فروشنده لپ تاپ هستی، کارتخوان سالم یک امتیاز کوچک ولی اثرگذار است؛ چون مشتری در تست ها ممکن است سراغش برود و اگر کار نکند، همان لحظه حس می کند دستگاه ایراد پنهان دارد. پس خرید قطعات لپ تاپ در این بخش، فقط خرید یک برد نیست؛ خرید آرامش و اعتماد است.

بورد کارتخوان چه کاری انجام می دهد

این برد یک قطعه واسط است که شامل سوکت کارت حافظه و مدارهای مرتبط با آن می شود. کارش این است که:

• ورود و خروج کارت را تشخیص دهد و ارتباط را برقرار کند.
• داده های کارت حافظه را به سیستم منتقل کند تا در ویندوز شناسایی شود.
• از طریق فلت یا کابل، به مادربرد متصل شود و مسیر داده را فراهم کند.

به زبان ساده، اگر این برد یا سوکت کارتخوان مشکل داشته باشد، حتی با درایور درست هم ممکن است کارت شناسایی نشود یا ارتباط ناپایدار باشد. بنابراین برای یک تصمیم حرفه ای، باید هم سخت افزار و هم نرم افزار را جدا از هم ببینی.

علائم خرابی رایج کارتخوان در Latitude E5530

کارت وارد می شود اما هیچ واکنشی دیده نمی شود

کارت را می زنی و نه صدایی می آید، نه پیامی، نه درایوی اضافه می شود. اگر مطمئن هستی کارت سالم است و روی دستگاه دیگر کار می کند، این علامت می تواند به مشکل سوکت یا برد کارتخوان اشاره کند.

شناسایی با فشار یا زاویه خاص

اگر کارت فقط وقتی کار می کند که کمی فشار بدهی یا کارت را در زاویه خاص نگه داری، معمولاً مشکل مکانیکی است: سوکت لق شده، فنر داخلی ضعیف شده یا لحیم های پایه سوکت ترک ریز برداشته اند. این حالت معمولاً با گذشت زمان بدتر می شود و تعویض قطعه منطقی تر از بازی با فشار و زاویه است.

شناسایی می کند اما مدام قطع و وصل می شود

گاهی کارت شناسایی می شود، اما وسط کپی فایل قطع می کند یا ارور می دهد. اگر کارت سالم است، این می تواند نتیجه اتصال ضعیف، سوکت آسیب دیده یا ایراد در کابل/فلت باشد. در کار حرفه ای، ارتباط باید پایدار باشد؛ قطع و وصل یعنی هنوز ایراد سخت افزاری وجود دارد.

بعد از ضربه یا باز و بسته کاری تعمیراتی مشکل شروع شده

کارتخوان دقیقاً از آن قطعاتی است که در باز و بسته شدن اگر فلت درست جا نرود یا مسیر کابل زیر فشار بماند، می تواند از کار بیفتد. اگر بعد از یک سرویس یا تعمیر، ناگهان کارتخوان مرده، اول باید اتصال و نشستن برد بررسی شود.

قبل از خرید، یک تشخیص ساده انجام بده تا هزینه اضافه نکنی

برای اینکه خرید قطعات لپ تاپ تبدیل به آزمون و خطا نشود، این چند چک ساده کمک می کند مسیر درست را پیدا کنی:

• کارت حافظه را روی یک دستگاه دیگر تست کن. اگر آنجا سالم است، تمرکز بر لپ تاپ بیشتر می شود.
• اگر چند کارت مختلف را امتحان کردی و هیچ کدام شناسایی نشدند، احتمال خرابی سوکت یا برد بیشتر می شود.
• اگر گاهی کار می کند و گاهی نه، مسئله بیشتر شبیه اتصال شل یا سوکت لق است.
• اگر مشکل بعد از تعمیر یا ضربه شروع شده، احتمال فلت/کابل یا نشستن بد برد بالا می رود.

این یعنی تصمیم دقیق: اول تشخیص منطقی، بعد پرداخت قیمت. چون ممکن است مشکل از کابل باشد و تو بی دلیل برد کامل بخری.

نکات انتخاب نسخه درست برای Dell Latitude E5530

در بوردهای کارتخوان، شباهت ظاهری زیاد است و همین باعث خرید اشتباه می شود. اگر می خواهی از همان بار اول درست بخری، این نکات را جدی بگیر:

تطبیق شکل برد و جای پیچ ها

برد باید دقیقاً در جای خودش بنشیند. جای پیچ ها و برش های کناری باید با نمونه روی دستگاه یکی باشد. اگر برد کمی متفاوت باشد، یا نصب نمی شود یا بعد از بستن قاب تحت فشار می ماند و دوباره مشکل ایجاد می کند.

تطبیق نوع فلت یا کابل اتصال

نوع کانکتور، جهت اتصال و تعداد پین ها باید دقیقاً مشابه قطعه قبلی باشد. در این قطعه، اختلاف کوچک در فلت یعنی قطعه به کار نمی آید. قبل از خرید، بهترین کار مقایسه مستقیم با فلت و سوکت روی دستگاه است.

فرم سوکت کارتخوان و عمق نشستن کارت

سوکت باید همان فرم و همان عمق را داشته باشد. اگر کارت درست جا نرود یا لق باشد، حتی با برد نو هم مشکل قطع و وصل باقی می ماند. اینجاست که کیفیت سوکت و سالم بودن مکانیزم داخلی اهمیت پیدا می کند.

نو یا استوک

استوک سالم می تواند انتخاب اقتصادی باشد، اما شرط دارد: سوکت نباید لق باشد، برد نباید تاب داشته باشد و اثر ضربه روی لبه سوکت نباید دیده شود. در کارتخوان، کیفیت مکانیکی سوکت از خیلی چیزها مهم تر است.

راهنمای نصب کاربردی و حرفه ای

نصب این برد سخت نیست، اما باید دقیق باشد تا مشکل قطع و وصل یا شناسایی نشدن دوباره برنگردد.

آماده سازی

• لپ تاپ را خاموش کن و شارژر را جدا کن.
• اگر دسترسی داری، اتصال باتری را قطع کن.
• پیچ ها را مرتب نگه دار تا قاطی نشوند.

باز کردن و دسترسی

• قاب زیر را باز کن و محل برد کارتخوان را پیدا کن.
• قبل از جدا کردن، مسیر فلت و نحوه خوابیدن آن را نگاه کن.

تعویض برد

• فلت را از خود سوکت جدا کن، نه با کشیدن کابل.
• برد قدیمی را جدا کن و محل نشستن را تمیز کن.
• برد جدید را بدون زور سر جایش بگذار و پیچ ها را با فشار کنترل شده ببند.
• فلت را دقیق مثل قبل بخوابان تا زیر قاب له نشود.

تست قبل از بستن نهایی

• قبل از بستن کامل قاب، یک کارت سالم را وارد کن و شناسایی را تست کن.
• یک کپی فایل سبک انجام بده تا پایداری اتصال مشخص شود.

عیب یابی بعد از نصب اگر هنوز مشکل باقی بود

• اگر شناسایی نشد: سوکت فلت کامل جا نرفته یا فلت آسیب دیده است.
• اگر قطع و وصل دارد: سوکت کارتخوان لق است یا برد تحت فشار بدنه نصب شده است.
• اگر فقط بعضی کارت ها کار می کنند: ممکن است مشکل از استاندارد کارت یا خود کارت ها باشد.
• اگر هیچ چیز تغییر نکرد: احتمال ایراد در مسیر بالاتر یا تنظیمات سیستم مطرح است و نیاز به بررسی دقیق تر دارد.

جمع بندی تصمیم ساز برای خرید

بورد کارتخوان Dell Latitude E5530 زمانی ارزش خرید دارد که کارت سالم باشد اما لپ تاپ آن را شناسایی نکند، یا شناسایی ناپایدار و قطع و وصل داشته باشد. این قطعه کوچک است اما برای بعضی کاربران حیاتی است و روی حس سلامت دستگاه تاثیر می گذارد. برای تعمیرکار یعنی یک تعمیر تمیز و قابل اتکا. برای فروشنده قطعات لپ تاپ یعنی قطعه ای که اگر نسخه درستش را بدهی، مرجوعی و دوباره کاری کمتر می شود. برای خریدار یعنی با یک هزینه کنترل شده، کارتخوان دوباره قابل استفاده می شود و ارزش دستگاه در خرید و فروش لپ تاپ بهتر حفظ می شود.

کلید موفقیت هم ساده است: تطبیق دقیق نسخه. شکل برد، جای پیچ ها، نوع فلت و فرم سوکت کارتخوان را با نمونه روی دستگاهت یکی کن. اگر تطبیق کامل بود، خریدت منطقی است و نتیجه اش یک تعمیر تمیز و پایدار خواهد بود.
