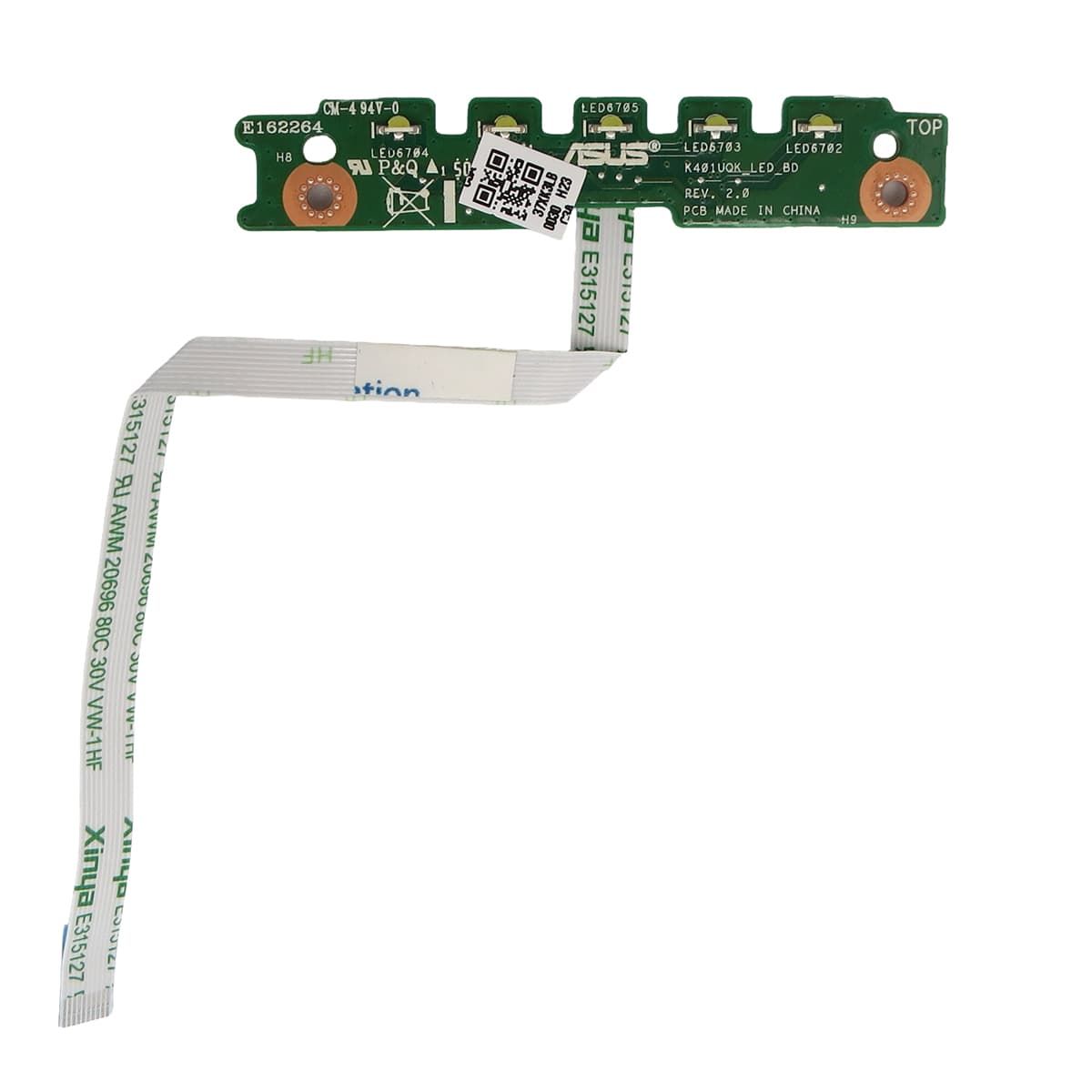

بورد ال ای دی لپ تاپ ASUS V401U

580,000 تومان

وضعیت محصول: (کالای استوک) دست دوم

بورد ال‌ای‌دی لپ‌تاپ ASUS V401U که با نام فنی V401U LED BOARD شناخته می‌شود، یک برد کوچک و مستقل است که مسئول کنترل و نمایش وضعیت‌های اصلی دستگاه مانند روشن‌بودن (Power LED)، شارژ باتری، حالت Sleep و گاهی فعالیت هارد (HDD LED) است. خرابی این برد با نشانه‌هایی مثل خاموش‌بودن کامل چراغ‌ها، چشمک‌زدن غیرعادی، نمایش اشتباه وضعیت شارژ یا عدم نمایش روشن بودن سیستم قابل تشخیص است. این برد با مادربرد اصلی از طریق کابل فلت مخصوص ارتباط دارد و نسخه اختصاصی ASUS V401U است؛ بنابراین نه از نظر مدار، نه محل نصب و نه مسیر کابل با مدل‌هایی مثل ASUS X540، K401 یا VivoBook سازگار نیست.

پارت نامبر : V401U LED BOARD

اضافه به لیست مقایسه افزودن به نشان شده ها

توضیحات

بورد ال‌ای‌دی لپ‌تاپ ASUS V401U

بررسی نقش سیستمی، ساختار فیزیکی، علائم خرابی و راهنمای خرید نسخه اصلی

بورد LED در ASUS V401U دقیقاً چه کاری انجام می‌دهد؟

در لپ‌تاپ ASUS V401U، نمایش وضعیت‌ عملکرد سیستم فقط از طریق نرم‌افزار (Windows Status) انجام نمی‌شود؛ بلکه یک برد جداگانه به نام V401U LED BOARD وضعیت دستگاه را به کمک چراغ‌های اختصاصی نشان می‌دهد:

🔹 Power LED → روشن بودن سیستم
🔹 Battery Charge LED → وضعیت شارژ، اتصال یا کامل‌شدن شارژ
🔹 Sleep/Standby LED → فعال بودن حالت Sleep
🔹 گاهی HDD LED → نمایش فعالیت درایو ذخیره‌سازی

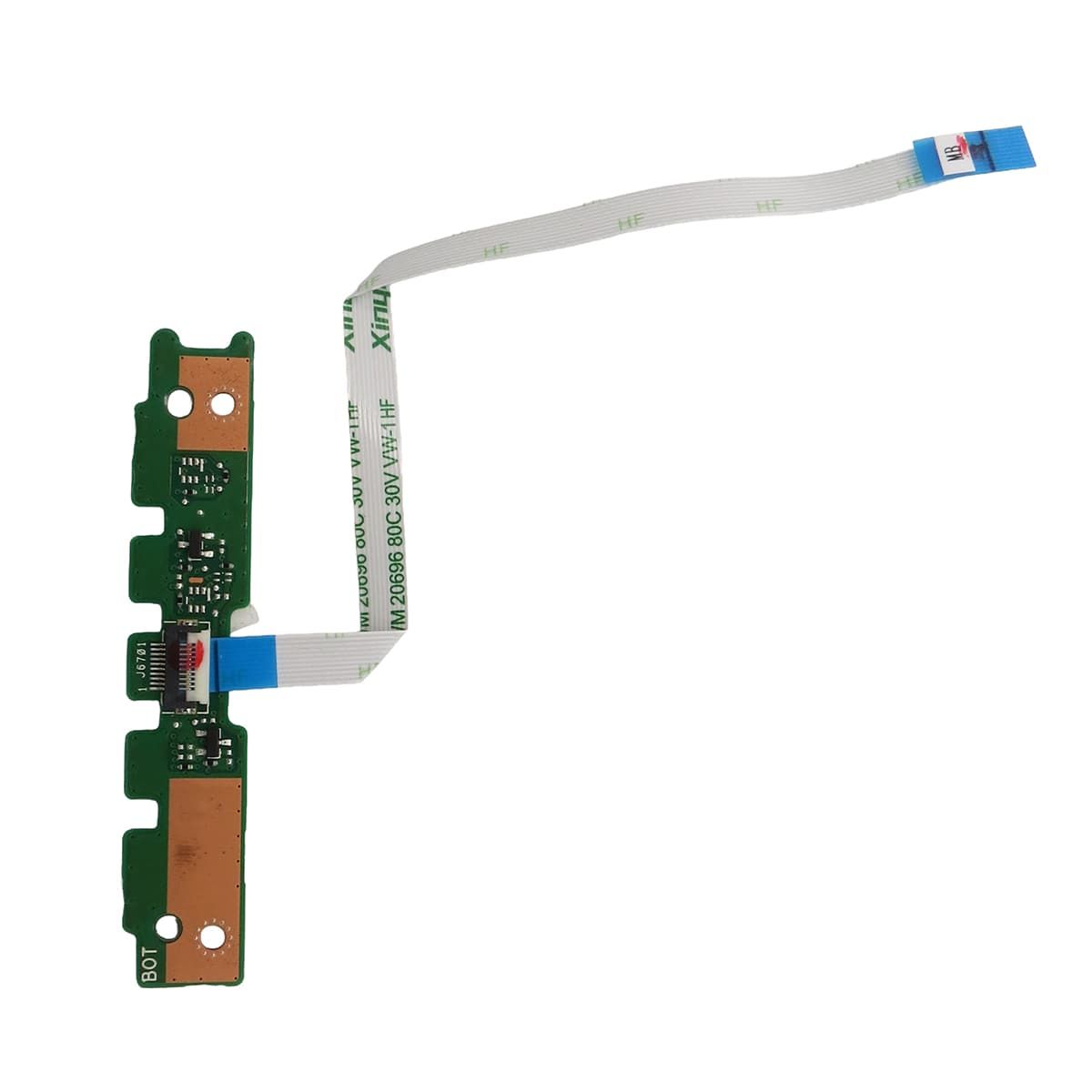

این برد در جلوی کف لپ‌تاپ و پشت قاب Palmrest نصب می‌شود و از طریق کابل فلت ظریف با مادربرد ارتباط دارد. در صورت خرابی، نرم‌افزار سالم است اما چراغ‌ها هیچ وضعیتی را نمایش نمی‌دهند.

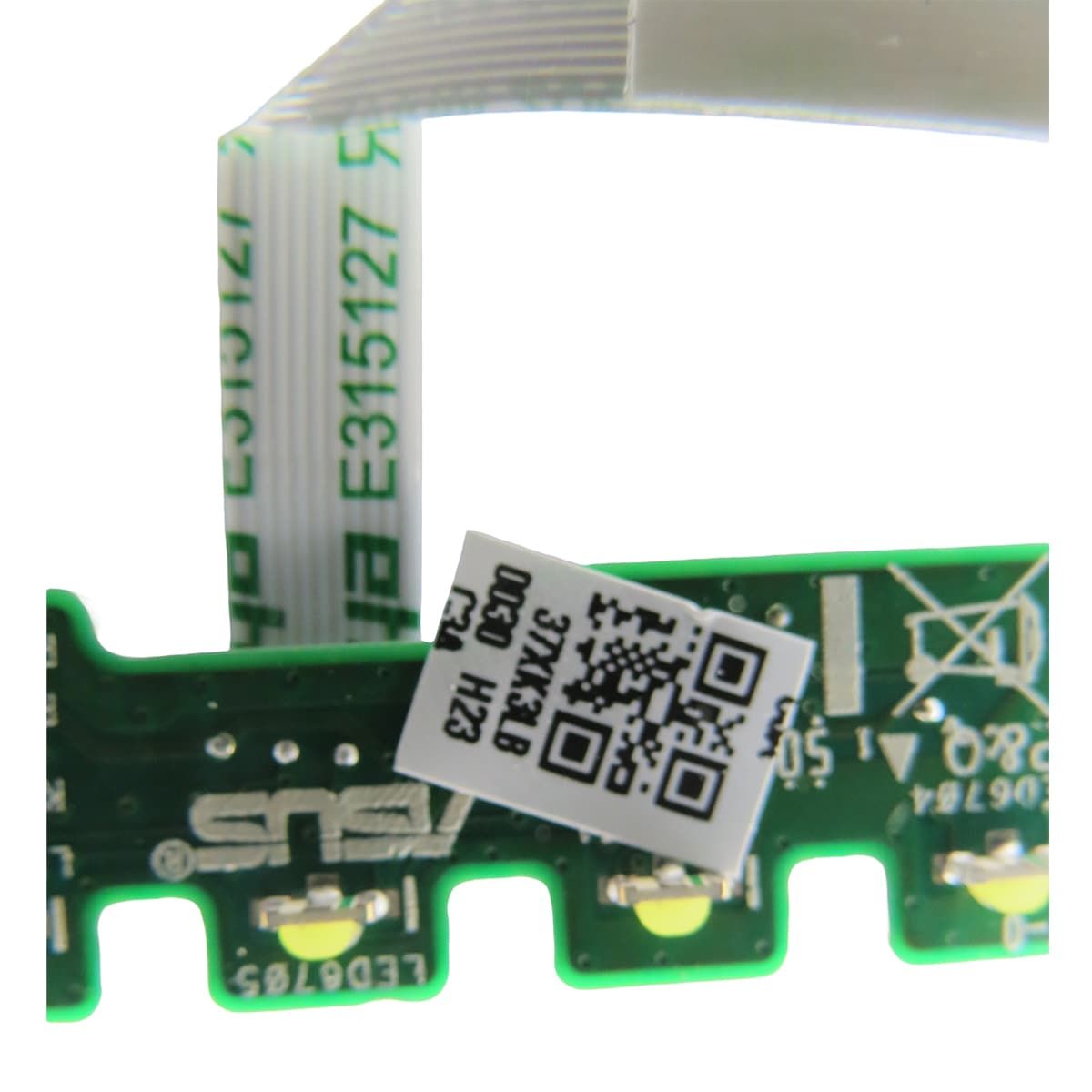

اجزای تخصصی روی V401U LED BOARD

جزء	نقش
LEDهای نمایشی SMD	نمایش وضعیت پاور، شارژ، Sleep
مقاومت‌های محدودکننده جریان	تنظیم شدت نور LED
مدار تشخیص وضعیت پاور و باتری	دریافت فرمان از مادربرد
کانکتور فلت (FFC)	اتصال به مادربرد
سوکت نگهدارنده مکانیکی	نصب ثابت در قاب کف لپ‌تاپ

علائم واقعی خرابی بورد LED در ASUS V401U

1️⃣ وضعیت‌هایی که در آن LED BOARD خراب است:

حالت	نشانه
پاور روشن است اما چراغ خاموش	خرابی LED یا مدار
شارژر متصل است ولی چراغ شارژ خاموش	ایراد در برد LED یا مدار تشخیص
نمایش اشتباه رنگ چراغ ‌(نارنجی به‌جای سفید)	مشکل در IC کنترل یا مقادیر مقاومت
LED مداوم چشمک می‌زند	خطای ارتباط با مادربرد یا خرابی PCB
LED روشن می‌شود ولی بعد از خم کردن دستگاه خاموش می‌شود	قطع شدن مسیر فلت برد

بررسی فنی مسیر ارتباط LED BOARD با مادربرد

بورد LED در این دستگاه از طریق یک کابل فلت باریک (Flat-Flex Cable) به مادربرد وصل می‌شود. فرمان‌های اصلی دستگاه شامل:

🔹 AC Connected – آداپتور وصل شد
🔹 Battery Charging – باتری در حال شارژ است
🔹 System Booted – سیستم روشن است
🔹 Sleep Mode – دستگاه در حالت استندبای است

سیگنال‌های بالا از طریق خطوط ارتباطی کم‌ولتاژ 3.3V به PCB این برد منتقل می‌شود و خروجی بصری آن توسط LEDها نمایش داده می‌شود.

چرا نمی‌توان از برد LED مدل‌های دیگر استفاده کرد؟

مدل لپ‌تاپ	وضعیت سازگاری با V401U LED BOARD
ASUS V401U	کاملاً سازگار ✔
ASUS V401UA	نیمه‌سازگار ⚠
ASUS V401UB	قابل استفاده با کابل جایگزین ⚠
ASUS K401U	ناسازگار ❌
ASUS X540L	غیرقابل نصب ❌
ASUS VivoBook 14	غیرسازگار ❌

دلایل اصلی ناسازگاری:

❌ تفاوت در کانکتور (8-pin vs 10-pin)
❌ تفاوت در موقعیت نصب (جهت عمودی یا افقی)
❌ تفاوت در ولتاژ LED و مدار مقاومت
❌ تفاوت در تعداد وضعیت‌های قابل‌نمایش

حتی اگر برد مشابه به‌نظر برسد، اختلاف در نقشه مسیر PCB و کانکتورها باعث می‌شود هیچ عملکردی نداشته یا باعث ایجاد خطا در مادربرد شود.

دلایل اصلی خرابی LED BOARD در ASUS V401U

این خرابی معمولاً الکترونیکی یا مکانیکی است و به دلایل زیر بیشتر رخ می‌دهد:

علت خرابی	توضیح
فشار یا شکستگی قاب کنار LED	آسیب‌دیدن PCB
اتصال غیر اصولی فلت	قطع یا سوختگی مسیر
نوسان برق شارژر غیراصلی	سوختن مقاومت محدودکننده
رطوبت یا نفوذ مایع	سولفات شدن برد
جدا شدن LED از روی برد	در اثر ضربه یا حرارت

نکات مهم هنگام قیمت و خرید این محصول

در زمان خرید بورد LED ASUS V401U، موارد زیر را بررسی کن:

✔ موقعیت دقیق محل نصب (Front Bottom Case)
✔ کانکتور سالم بدون زدگی و شکستگی
✔ روشن‌شدن LED با ولتاژ 3.3V و 5V
✔ وجود LEDهای RGB یا Mono (بسته به نسخه مادربرد)
✔ مطابقت کامل با مدل ASUS V401U

کلمات واقعی که کاربران برای جستجو استفاده می‌کنند:
🔍 بورد LED لپتاپ ASUS V401U
🔍 عدم نمایش چراغ پاور ایسوس
🔍 تعمیر چراغ شارژ ASUS V401
🔍 قیمت و خرید این محصول LED board

چه زمانی باید این برد تعویض شود؟

وضعیت	اقدام صحیح
فقط LED سوخته	امکان تعمیر ✔
خرابی کامل نور و مدار	تعویض کامل ✔
آسیب‌دیدن کانکتور	تعویض کامل ✔
مشکل نرم‌افزاری	تعمیر نرم‌افزاری ❌

جمع‌بندی

بورد LED لپ‌تاپ ASUS V401U یک ماژول تخصصی برای نمایش وضعیت‌های پاور، شارژ، Sleep و گاهی فعالیت SSD/HDD است و ارتباط مستقیم با مادربرد دارد. خرابی آن باعث عدم نمایش وضعیت دستگاه یا حتی نمایش اشتباه وضعیت باتری می‌شود. به دلیل تفاوت مدار و کانکتور با سایر مدل‌ها، تنها نسخه اختصاصی ASUS V401U باید هنگام قیمت و خرید این محصول انتخاب شود.

جزئیات محصول

پارت نامبر : V401U LED BOARD

مرجع580

موجود1 قلم

وضعیت محصول: (کالای استوک) دست دوم
