بورد USB لپ تاپ acer e1-572G

680,000 تومان

وضعیت محصول: (کالای استوک) دست دوم

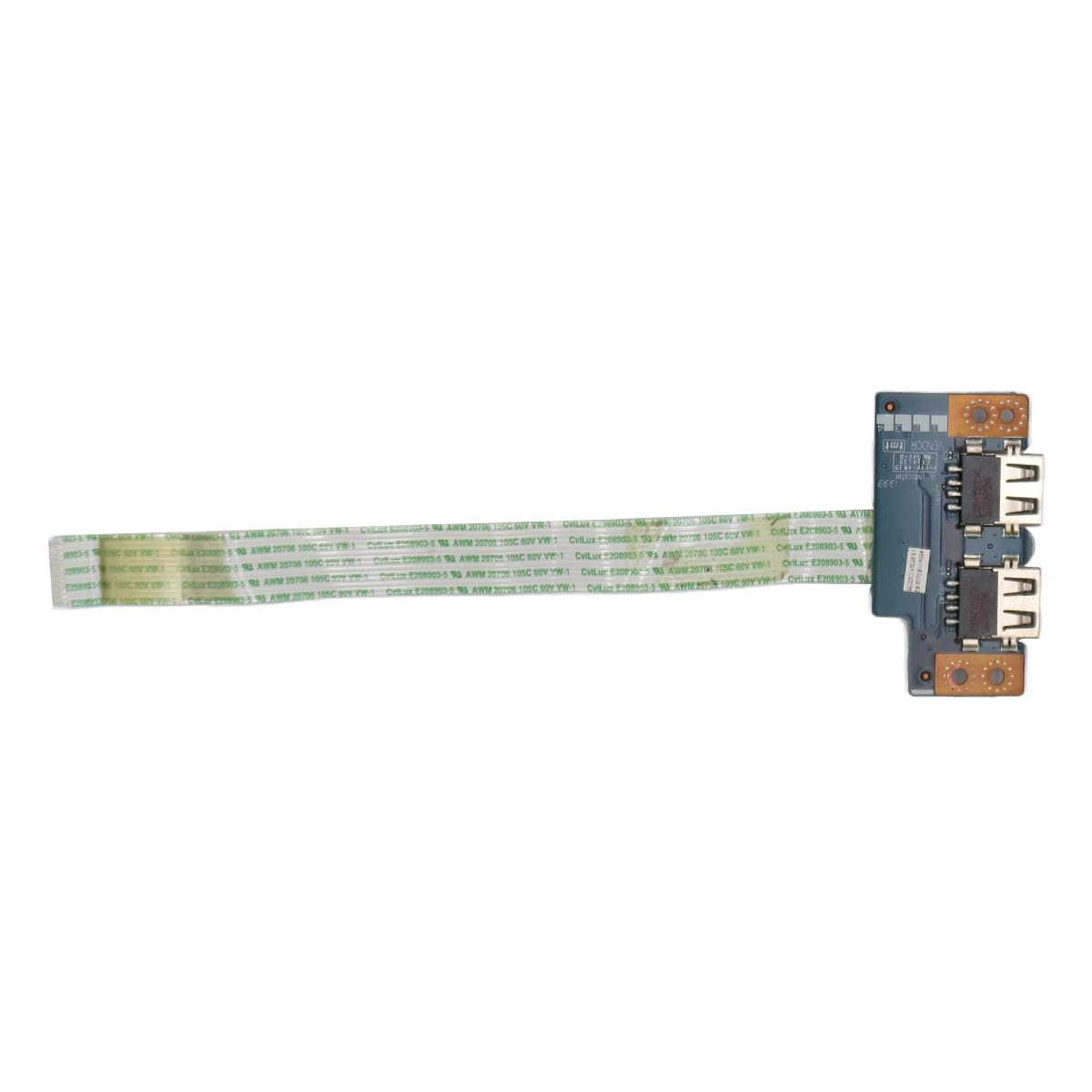

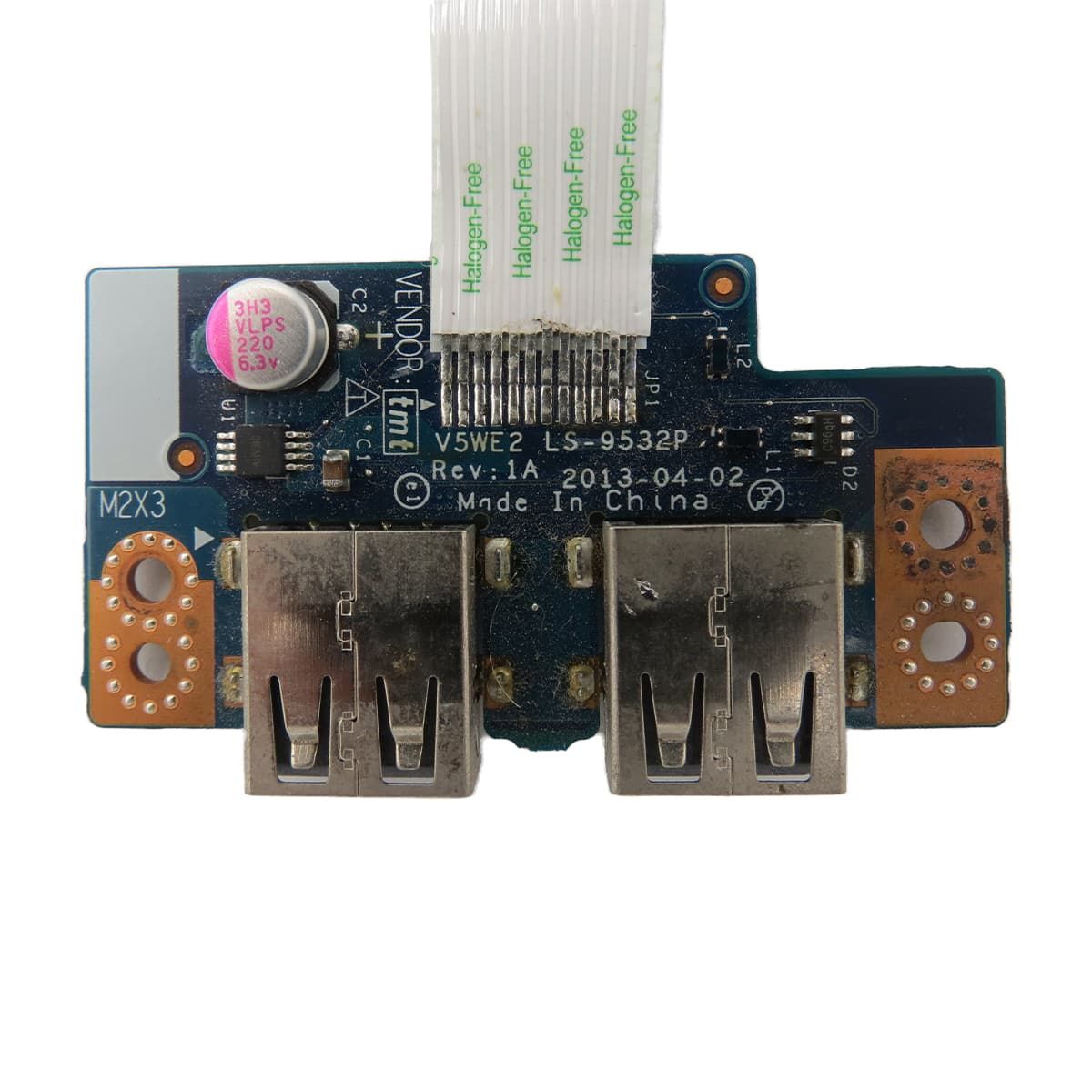

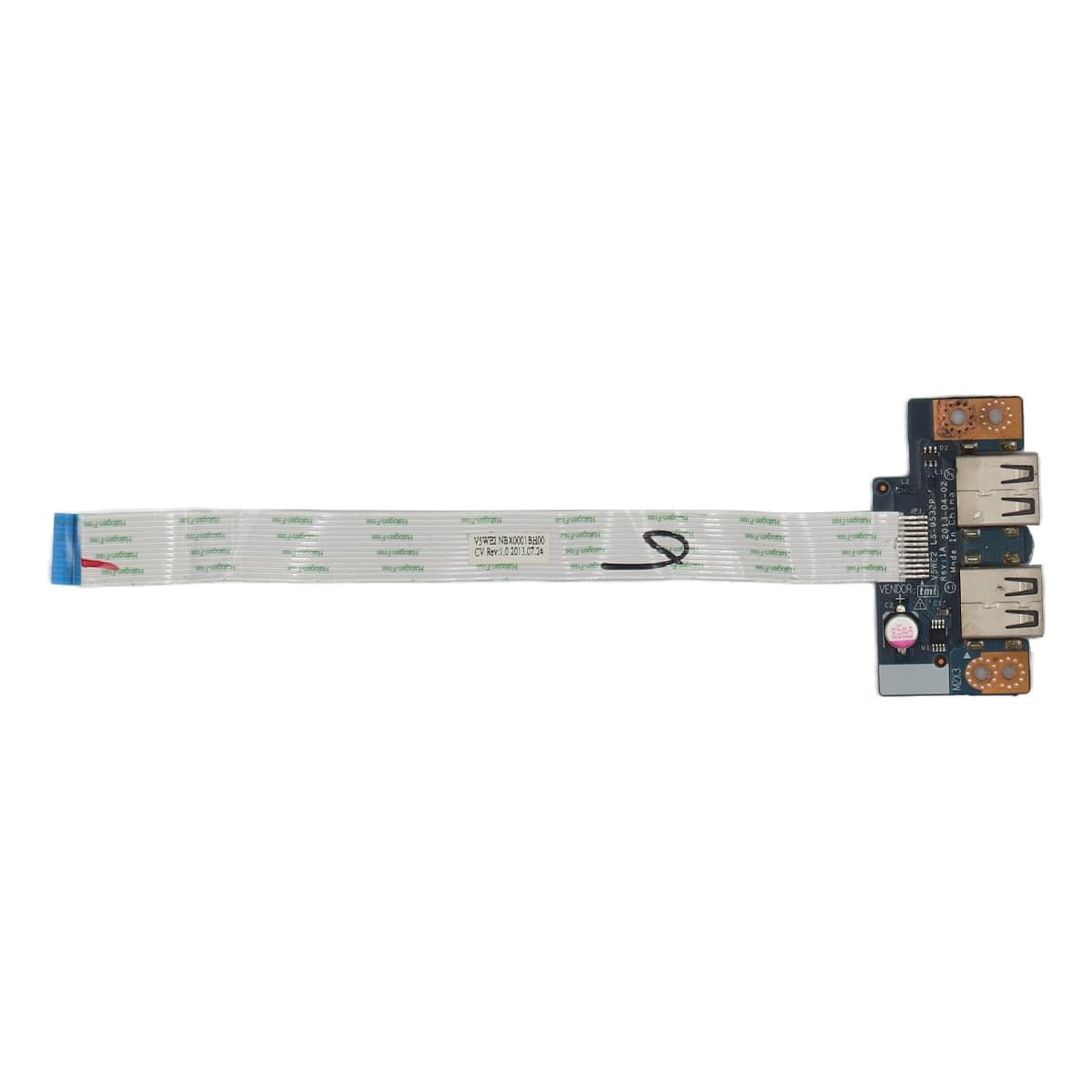

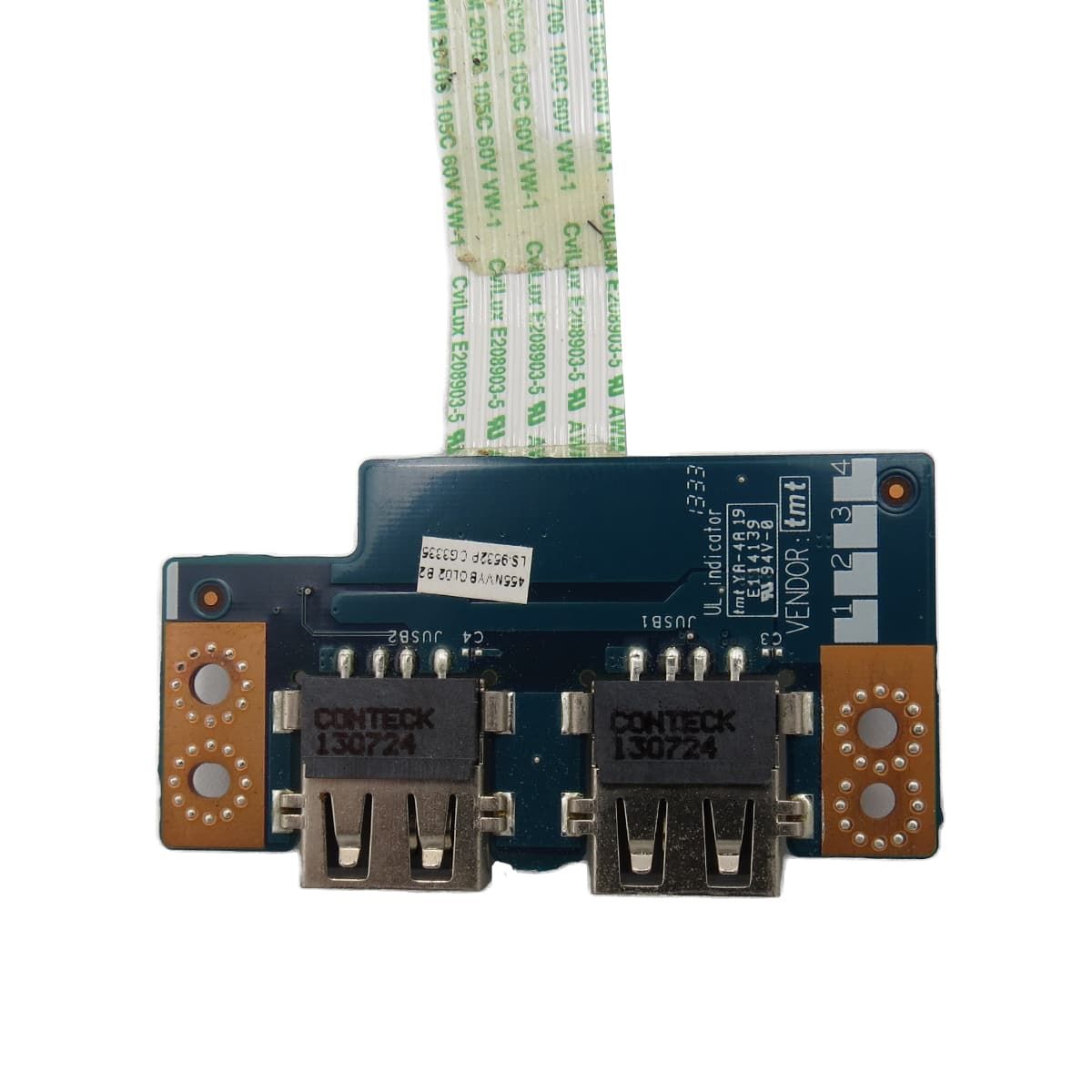

بورد USB لپ‌تاپ Acer E1-572G با پارت اصلی LS-9532PT یک ماژول جانبی I/O اختصاصی است که علاوه‌بر ارائه پورت USB 3.0 و درگاه Audio، وظیفه مدیریت سیگنال‌های ارتباطی بین مادربرد و دستگاه‌های جانبی را بر عهده دارد. این قطعه شامل کنترلر USB، مسیر اختصاصی ارتباط با مادربرد از طریق کابل فلت و مدار محافظ ESD برای جلوگیری از آسیب الکتریسیته ساکن است. خرابی آن معمولاً با علائمی مثل قطع‌شدن USB، شناسایی‌نشدن فلش یا موس، ایجاد نویز در خروجی هدفون، یا خاموش‌شدن ناگهانی پورت‌ها هنگام ضربه بروز می‌کند. این برد تنها با مدل‌های Acer E1-572 و E1-572G سازگار است و با سری E1-571 یا Aspire V3 و E5 قابل جایگزینی نیست.

پارت نامبر : LS-9532PT

اضافه به لیست مقایسه افزودن به نشان شده ها

توضیحات

بورد USB لپ‌تاپ Acer E1-572G

بررسی ساختار الکترونیکی، سازگاری دقیق، خرابی‌های واقعی و راهنمای خرید نسخه اصلی

نقش واقعی بورد USB — فقط یک درگاه ساده نیست

در طراحی Acer E1-572G، بورد USB (LS-9532PT) یک برد جانبی I/O است که علاوه‌بر ارائه پورت USB، عملکردهای زیر را انجام می‌دهد:

🔹 مدیریت سیگنال ارتباطی USB 2.0 و 3.0 با مادربرد
🔹 حفاظت از مادربرد در برابر اتصال کوتاه یا ESD
🔹 انتقال سیگنال Audio از جک هدفون به Mainboard
🔹 تأمین تغذیه 5V برای دستگاه‌های USB
🔹 تثبیت مکانیکی اتصال USB در برابر فشار

این قطعه یک برد ثانویه نیست؛ بلکه بخشی از سیستم مادربرد محسوب می‌شود و خرابی آن به‌صورت مستقیم عملکرد پورت‌ها و حتی کارت وای‌فای را تحت تأثیر قرار می‌دهد.

ساختار فنی و الکترونیکی LS-9532PT

ویژگی	مشخصات
پارت اصلی	LS-9532PT
نوع برد	Secondary I/O Board
تعداد پورت USB	یک عدد USB 3.0 (5Gbps)
پورت صوتی	Audio 3.5mm Mic/Headphone
نوع اتصال به مادربرد	کابل فلت 10-Pin
مدار محافظ	دارد – ESD Protection IC
چیپ کنترلر	NEC/Renesas USB Host Controller

خرابی‌های واقعی این برد در Acer E1-572G

علائم عملکردی:

نشانه	دلیل احتمالی
شناسایی نشدن فلش یا موس	آسیب IC کنترلر USB
قطع و وصل USB هنگام تکان دادن لپ‌تاپ	شکستگی پایه پورت یا ترک‌خوردگی بورد
نویز در هدفون یا اسپیکر	آسیب ماسفت یا مسیر Audio
اتصال USB موجب خاموش شدن لپ‌تاپ می‌شود	اتصال کوتاه در مدار تغذیه 5V
پورت USB قدرت کافی برای هارد اکسترنال ندارد	خرابی مدار Power Delivery

چرا فقط LS-9532PT برای این مدل قابل استفاده است؟

برد مشابه	وضعیت	دلیل عدم سازگاری
LS-9531P	❌	فاقد مدار Audio و پورت 3.0
LS-8863P	❌	برای Aspire V3 طراحی شده
E1-571 USB Board	❌	کانکتور 8 پین، نه 10 پین
Universal USB Hub	❌	عدم اتصال به مادربرد

حتی اگر ظاهر برد مشابه باشد، اختلاف کابل، مدار ESD و موقعیت سوکت باعث عدم سازگاری کامل می‌شود.

نقش بورد USB در عملکرد مادربرد

نقش	توضیح
USB Host Controller	پردازش ارتباط دستگاه‌های USB
Audio Pass Circuit	انتقال صوت با حداقل نویز
ESD Protection	محافظت در برابر شوک الکتریکی (ESD)
Power Distribution	مدیریت توان خروجی برای USB

خرابی این برد می‌تواند باعث سوختن IC مادربرد در بخش I/O شود.

نکات حیاتی هنگام قیمت و خرید این محصول

قبل از خرید بورد USB Acer E1-572G باید موارد زیر بررسی شود:

✔ پارت کامل LS-9532PT چاپ‌شده روی برد (نه LS-9532P بدون T)
✔ سالم بودن سوکت USB — بدون لقی یا شکستگی
✔ تست عملکرد Audio Jack قبل از نصب
✔ مطابقت محل پیچ و کانکتور با مدل اصلی
✔ بررسی محافظ EMI و عدم خوردگی یا لحیم‌کاری قبلی

جستجوهای واقعی کاربران برای این قطعه:
🔍 پورت USB لپتاپ کار نمی‌کند
🔍 قیمت و خرید این محصول بورد USB E1-572G
🔍 مشکل نویز هدفون در Acer E1-572
🔍 تعویض برد USB لپتاپ ایسر
🔍 USB 3.0 شناسایی نمی‌شود Acer

جدول تصمیم: تعمیر یا تعویض؟

وضعیت قطعه	تعمیر؟	تعویض کامل؟
پورت لق شده	✘	✔
قطع ارتباط Audio و USB	✘	✔
شکستگی مسیر فلت	✘	✔
داغ شدن بیش از حد سوکت	✘	✔
فقط نویز صوتی	✔ احتمالی	✘

جمع‌بندی

بورد USB لپ‌تاپ Acer E1-572G با پارت LS-9532PT یک ماژول حساس و حیاتی است که مدیریت پورت USB 3.0، خروجی صوت، تغذیه 5V و حفاظت ESD را انجام می‌دهد. هنگام قیمت و خرید این محصول باید فقط نسخه اختصاصی همین مدل انتخاب شود، چون مدل‌های مشابه ظاهری از نظر مدار تغذیه، کابل اتصال و ساختار سیم‌کشی کاملاً متفاوت‌اند و استفاده از آن‌ها می‌تواند حتی به سوختن مادربرد منجر شود.

جزئیات محصول

پارت نامبر : LS-9532PT

مرجع563

موجود1 قلم

وضعیت محصول: (کالای استوک) دست دوم
