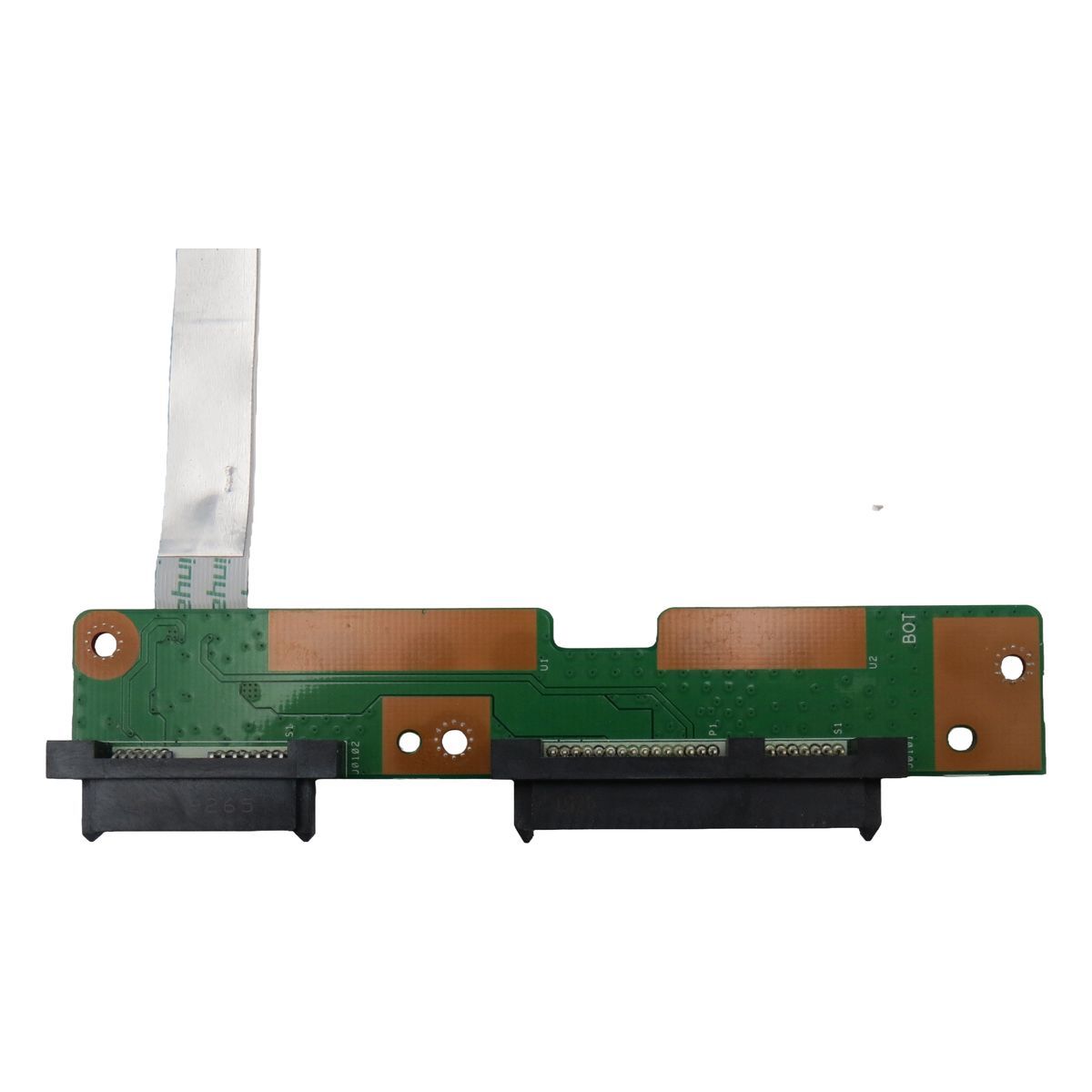

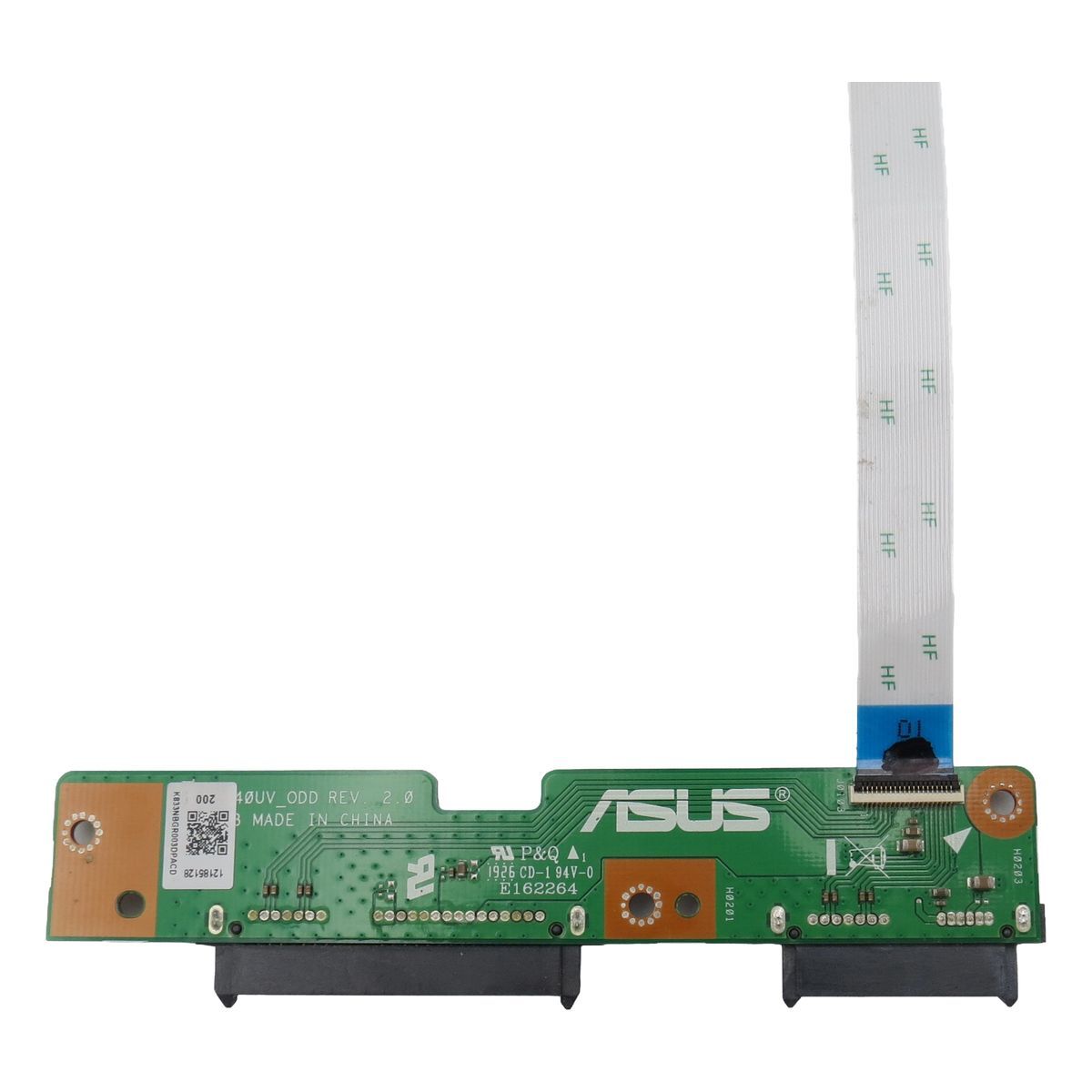

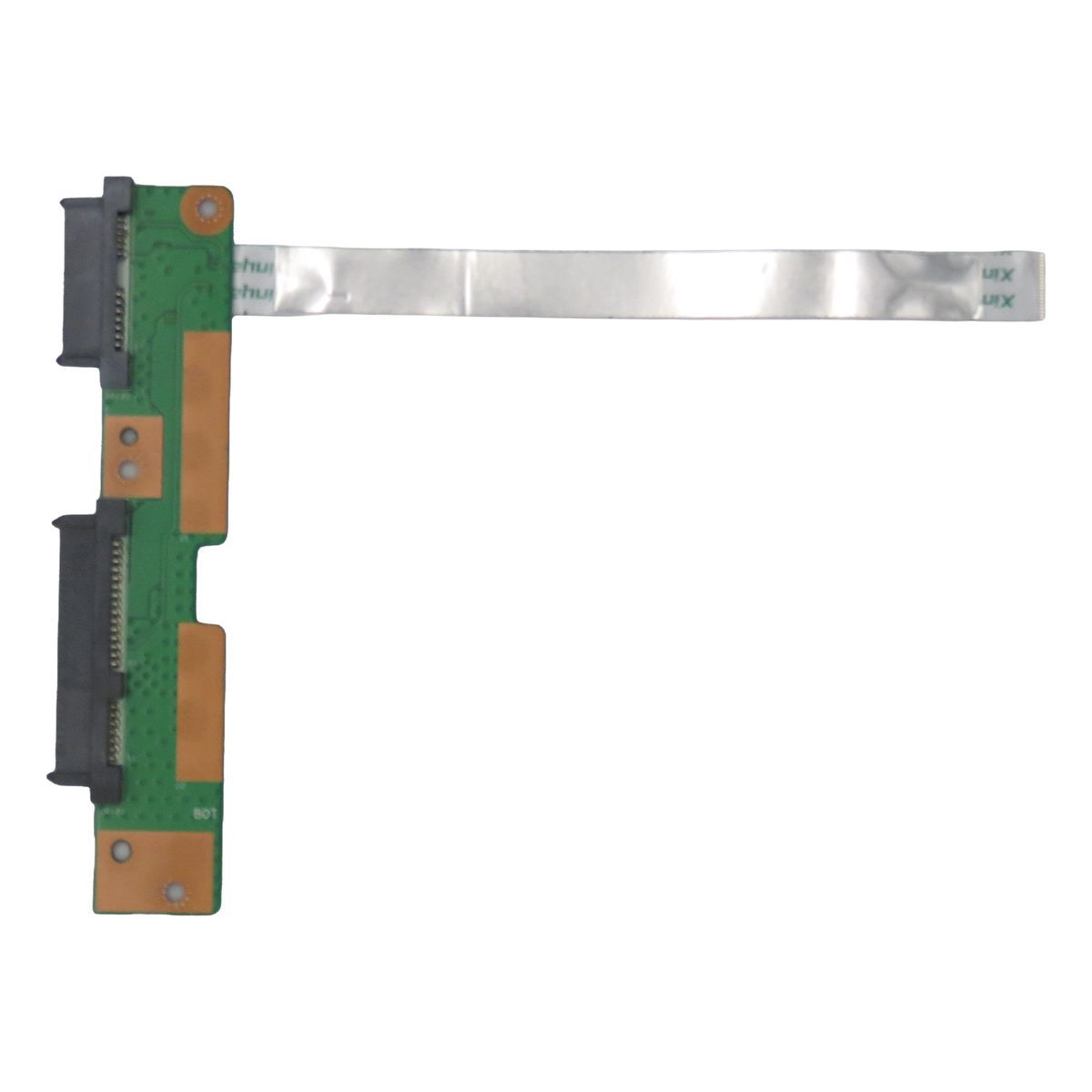

بورد کانکتور هارد و DVD لپ تاپ Asus X543M

وقتی هارد و DVD همزمان دردسر می شوند، معمولا پای رابط وسط است

بعضی خرابی ها مستقیم و واضح اند: هارد صدا می دهد و تمام. اما بعضی خرابی ها آدم را وارد بازی می کند؛ امروز هارد شناسایی می شود، فردا نه. یک بار DVD در ویندوز دیده می شود، بار بعد انگار اصلا وجود ندارد. یا دستگاه روشن می شود اما زمان بوت طولانی می شود و وسط کار خطای قطع اتصال می دهد. اینجاست که خیلی ها اشتباه تصمیم می گیرند و بی دلیل سراغ تعویض هارد یا درایو نوری می روند، در حالی که مسئله می تواند از یک قطعه کوچک اما حیاتی شروع شده باشد: بورد کانکتور هارد و DVD.

در لپ تاپ هایی مثل Asus X543M، بخشی از مسیر اتصال ذخیره سازی و درایو نوری ممکن است روی یک برد رابط قرار بگیرد. یعنی هارد و DVD برای اینکه پایدار کار کنند، به سلامت همین رابط و اتصالاتش وابسته اند. اگر این برد یا اتصال هایش ضعیف شود، علائم می تواند دقیقا شبیه خرابی خود هارد یا خرابی DVD باشد؛ همین شباهت، عیب یابی را گمراه می کند.

این بورد دقیقا چه کاری انجام می دهد

این قطعه یک برد رابط است که وظیفه اش انتقال پایدار برق و دیتا بین هارد 2.5 اینچی SATA و درایو DVD با برد اصلی لپ تاپ است. به زبان ساده، این برد یک پل است. اگر پل خوب باشد، هارد و DVD بدون قطعی کار می کنند. اگر پل ترک بردارد، شل شود، یا اتصال هایش ضعیف شود، نتیجه اش می شود قطع و وصل، شناسایی نشدن، کندی بوت، یا خطاهای عجیب هنگام کپی و نصب.

در بعضی کیس ها، خرابی این برد خودش را با یک مشکل ساده نشان می دهد: هارد دیده نمی شود. در بعضی کیس ها هم پیچیده تر است: هارد دیده می شود اما زیر فشار یا تکان بدنه قطع می شود. درایو DVD هم ممکن است گاهی ظاهر شود و گاهی ناپدید. این تناوبی بودن، علامت مهمی است که به شما می گوید مشکل می تواند از اتصال باشد، نه از خود قطعات.

علائم خرابی رایج که تعویض را منطقی می کند

• هارد در بایوس یا سیستم عامل یک بار دیده می شود و بار بعد ناپدید می شود.
• دستگاه کند بوت می شود و گاهی روی لوگو گیر می کند، اما بعد از چند بار خاموش روشن بالا می آید.
• در حین کار، خطای قطع اتصال دیسک یا هنگ های ناگهانی دیده می شود.
• DVD در سیستم دیده نمی شود یا فقط گاهی شناسایی می شود.
• با تکان دادن خیلی ملایم بدنه یا فشار سبک روی ناحیه نصب هارد یا DVD، وضعیت شناسایی تغییر می کند.
• بعد از سرویس یا باز و بسته شدن لپ تاپ، مشکل شناسایی هارد یا DVD شروع شده است.

نکته تصمیم ساز: اگر علائم حالت قطع و وصل دارد و با حرکت بدنه تغییر می کند، احتمال خرابی برد رابط یا مسیر اتصال بالا می رود. اینجا تعویض این برد اغلب منطقی تر از عوض کردن شانسی هارد یا DVD است.

چرا این بورد خراب می شود

این برد معمولا خودش به خودی خود خراب نمی شود؛ بیشتر آسیب ها از شرایط استفاده و فشارهای مکانیکی می آید:

• ضربه به بدنه یا افتادن لپ تاپ که فشار را به محل هارد و DVD منتقل می کند.
• لق شدن هارد یا براکت و ایجاد فشار مداوم روی اتصال ها.
• باز و بسته شدن زیاد دستگاه و آسیب دیدن کابل ها یا شل شدن سوکت ها.
• گرد و خاک و آلودگی در مسیر اتصال که کیفیت تماس را پایین می آورد.
• نصب عجولانه که باعث کج نشستن قطعه و فشار غیرطبیعی روی برد یا سوکت می شود.

برای تعمیرکار، این یعنی باید هم برق و دیتا را ببینی، هم مکانیک را. خیلی از مشکل های اتصال در عمل از «فیکس نبودن» شروع می شود نه از سوختن یک قطعه الکترونیکی.

اشتباه های رایج موقع خرید این قطعه

بزرگ ترین اشتباه این است که با عنوان کلی خرید انجام شود: برد هارد و DVD برای X543. در سری های مشابه، فرم برد، جای پیچ، نوع سوکت و مسیر کابل می تواند متفاوت باشد. نتیجه خرید اشتباه واضح است: قطعه می رسد، ظاهرا شبیه است، اما یا نصب نمی شود یا بعد از نصب یکی از بخش ها (هارد یا DVD) کار نمی کند.

اشتباه دوم این است که فقط به قیمت نگاه شود. در این قطعه، اختلاف قیمت کوچک معمولا ارزشش را ندارد اگر باعث دوباره کاری شود. قیمت قطعات لپ تاپ زمانی مهم است که قطعه درست انتخاب شده باشد و همان بار اول نتیجه بدهد.

نکات انتخاب نسخه درست برای Asus X543M

فرم برد و جای پیچ ها

این بورد باید دقیقا روی شاسی و قاب دستگاه بنشیند. حتی اگر سوکت ها درست باشند، اگر جای پیچ یا فرم برد اختلاف داشته باشد، یا نصب غیرممکن می شود یا بعد از بستن قاب فشار می آید و اتصال ناپایدار می شود. برای همین، تطبیق جای پیچ ها و فرم کلی برد یکی از مهم ترین معیارهای خرید است.

نوع و جهت سوکت ها

سوکت های اتصال هارد و DVD باید دقیقا هم جهت با محل نصب باشند. بعضی نسخه ها ممکن است از نظر جهت سوکت یا محل خروج کابل تفاوت داشته باشند. این تفاوت ها در ظاهر کوچک اند اما در نصب تعیین کننده اند.

همخوانی با براکت ها و فیکس شدن قطعات

اگر هارد یا DVD در جای خودش لق بزند، حتی بهترین برد هم تحت فشار قرار می گیرد و قطع و وصل ایجاد می شود. پس قبل از اینکه برد را مقصر بدانی، وضعیت براکت هارد، پیچ ها و فیکس شدن درایو را بررسی کن. خرید درست زمانی نتیجه می دهد که نصب تمیز و فیکس هم انجام شود.

راهنمای نصب کاربردی و حرفه ای

• دستگاه را خاموش کن و شارژر را جدا کن.
• قاب زیر را باز کن و اگر باتری داخلی است، اتصال باتری را از مدار خارج کن.
• هارد و درایو DVD را به صورت اصولی خارج کن تا به محل برد رابط دسترسی داشته باشی.
• سوکت ها و کابل ها را با دقت آزاد کن. کشیدن کج یا فشار زیاد می تواند سوکت ها را آسیب بزند.
• برد را بدون پیچاندن جدا کن و محل نشستن را تمیز کن تا برد جدید صاف بنشیند.
• برد جدید را نصب کن، پیچ ها را ببند، سپس هارد و DVD را سر جای خود فیکس کن.
• قبل از بستن کامل قاب، یک تست شناسایی انجام بده: هارد باید پایدار دیده شود و DVD هم در سیستم ظاهر شود.

این تست قبل از بستن قاب، جلوی 80 درصد دوباره کاری ها را می گیرد. اگر قرار باشد اتصال نصفه جا برود یا کابل زیر فشار باشد، همان لحظه خودش را نشان می دهد.

تست های سریع بعد از نصب که کیفیت کار را مشخص می کند

• در بایوس بررسی کن هارد به صورت پایدار شناسایی می شود یا نه.
• داخل سیستم عامل، چند دقیقه کپی فایل انجام بده تا قطع و وصل احتمالی خودش را نشان بدهد.
• اگر DVD وجود دارد، یک دیسک سالم را تست کن و چند دقیقه خواندن فایل انجام بده.
• بدنه را خیلی ملایم نزدیک محل نصب فشار بده تا ببینی اتصال با حرکت های طبیعی پایدار می ماند یا نه.

هدف فقط «شناسایی شدن» نیست؛ هدف «پایداری» است. خیلی از قطعه های مشکل دار یک بار شناسایی می شوند اما زیر فشار کار واقعی قطع می کنند.

اگر بعد از تعویض هنوز مشکل باقی بود

• کابل یا سوکت کامل جا نرفته یا قفل سوکت درست بسته نشده است.
• هارد یا DVD در جای خودش فیکس نیست و فشار مکانیکی ایجاد می کند.
• یکی از کابل ها قطعی ریز دارد و با بستن قاب تحت کشش قرار می گیرد.
• خود هارد یا خود درایو DVD خراب است و با برد سالم هم درست کار نمی کند.
• در مواردی، مسیرهای مرتبط روی برد اصلی نیاز به بررسی تخصصی تر دارد.

رویکرد حرفه ای این است که اول نصب و فیکس شدن و اتصالات را قطعی کنی، بعد سراغ تست قطعات بروی. چون بیشترین ایرادها از همین جا می آید.

جمع بندی تصمیم ساز برای خرید

بورد کانکتور هارد و DVD در Asus X543M یک قطعه کوچک اما کلیدی است. اگر هارد یا DVD شناسایی نمی شود، قطع و وصل دارد، یا بعد از سرویس این مشکل شروع شده، این برد می تواند مسیر تعمیر را کوتاه و شفاف کند. در خرید قطعات لپ تاپ، قیمت مهم است اما قیمت قطعات لپ تاپ زمانی ارزش دارد که قطعه درست انتخاب شود و تعمیر همان بار اول جمع شود.

برای تعمیرکار یعنی کم شدن زمان عیب یابی و برگشتی. برای فروشنده قطعات لپ تاپ یعنی فروش قطعات لپ تاپ با رضایت بیشتر. برای مشتری یعنی بازگشت اعتماد به ذخیره سازی و پایان دردسرهای شناسایی هارد و DVD.
