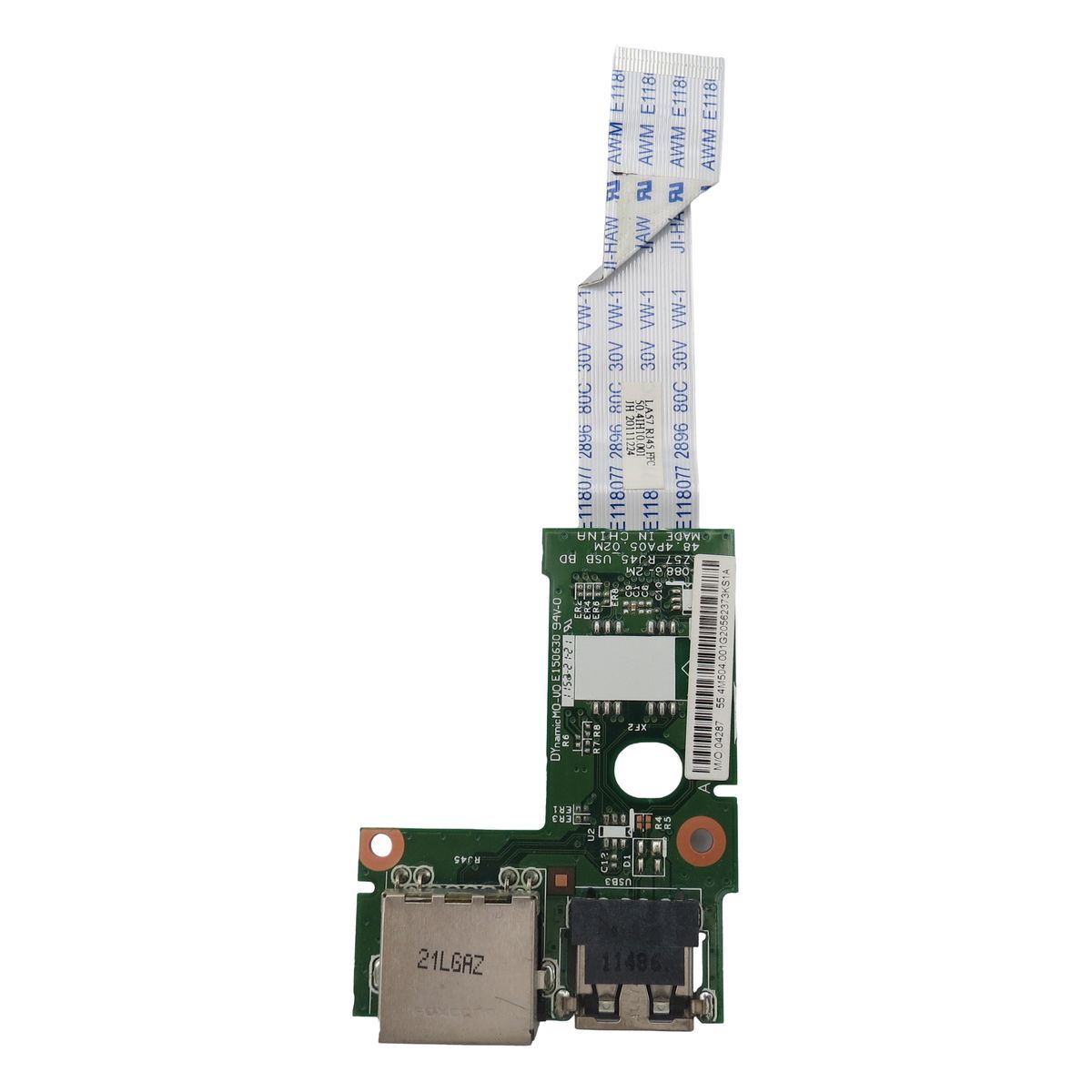

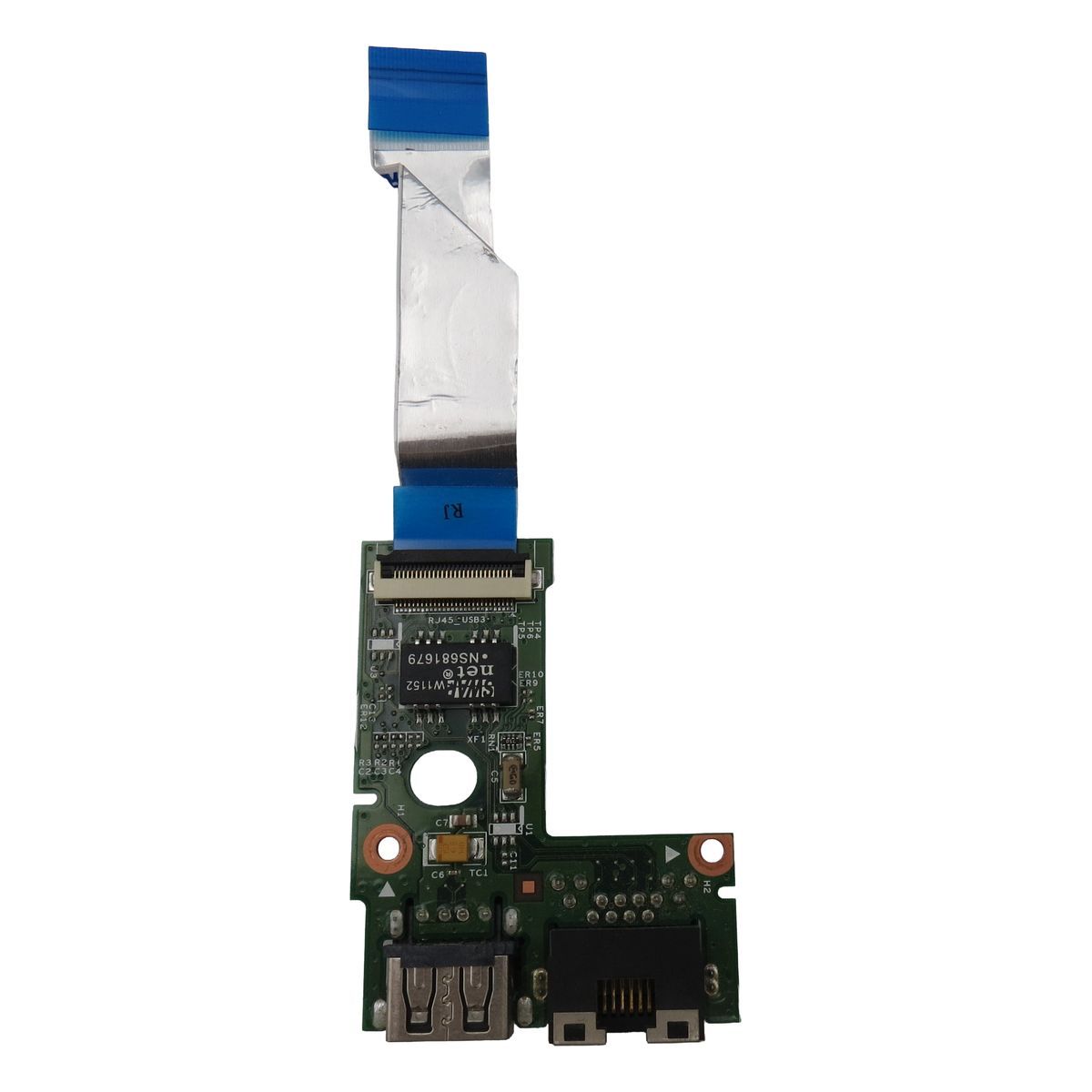

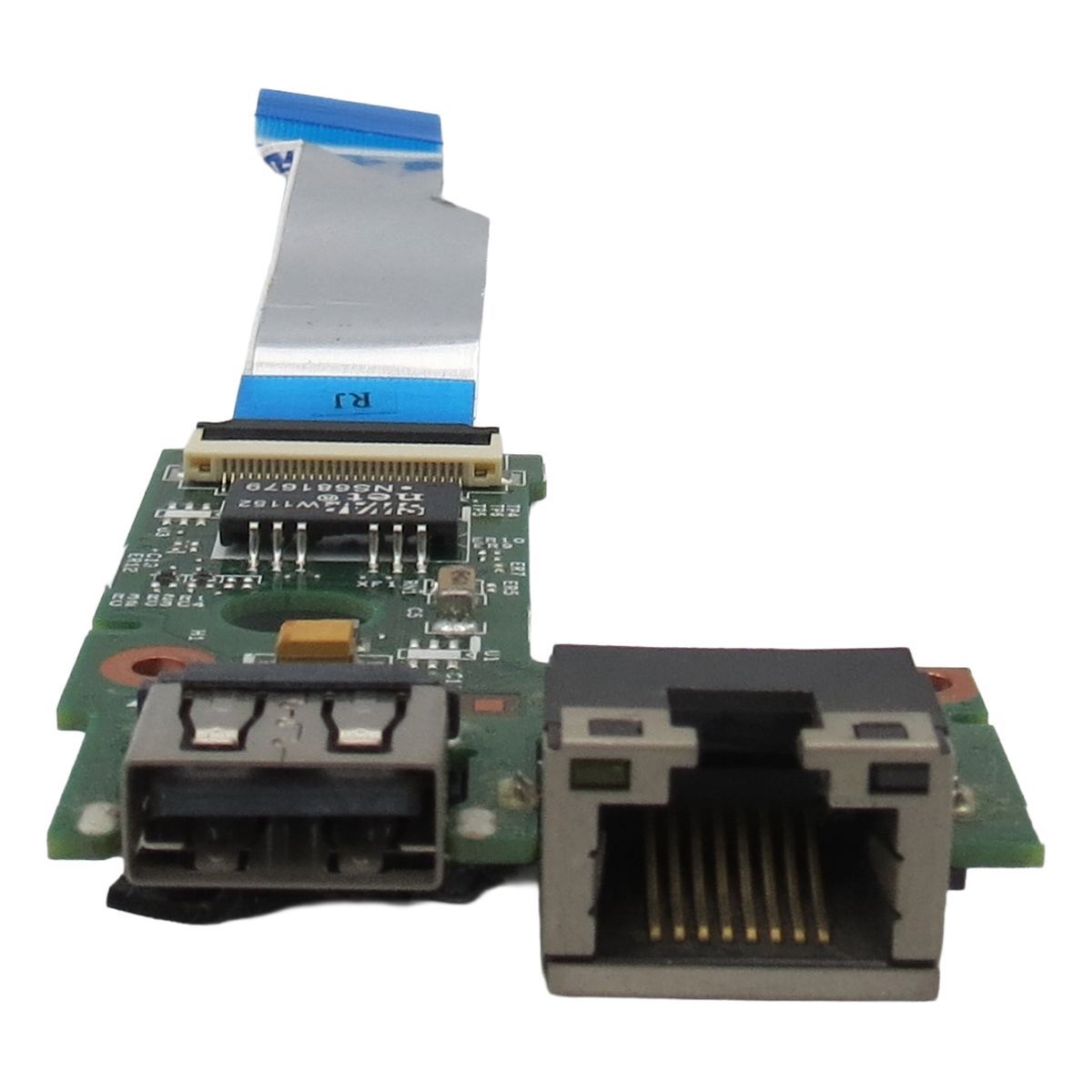

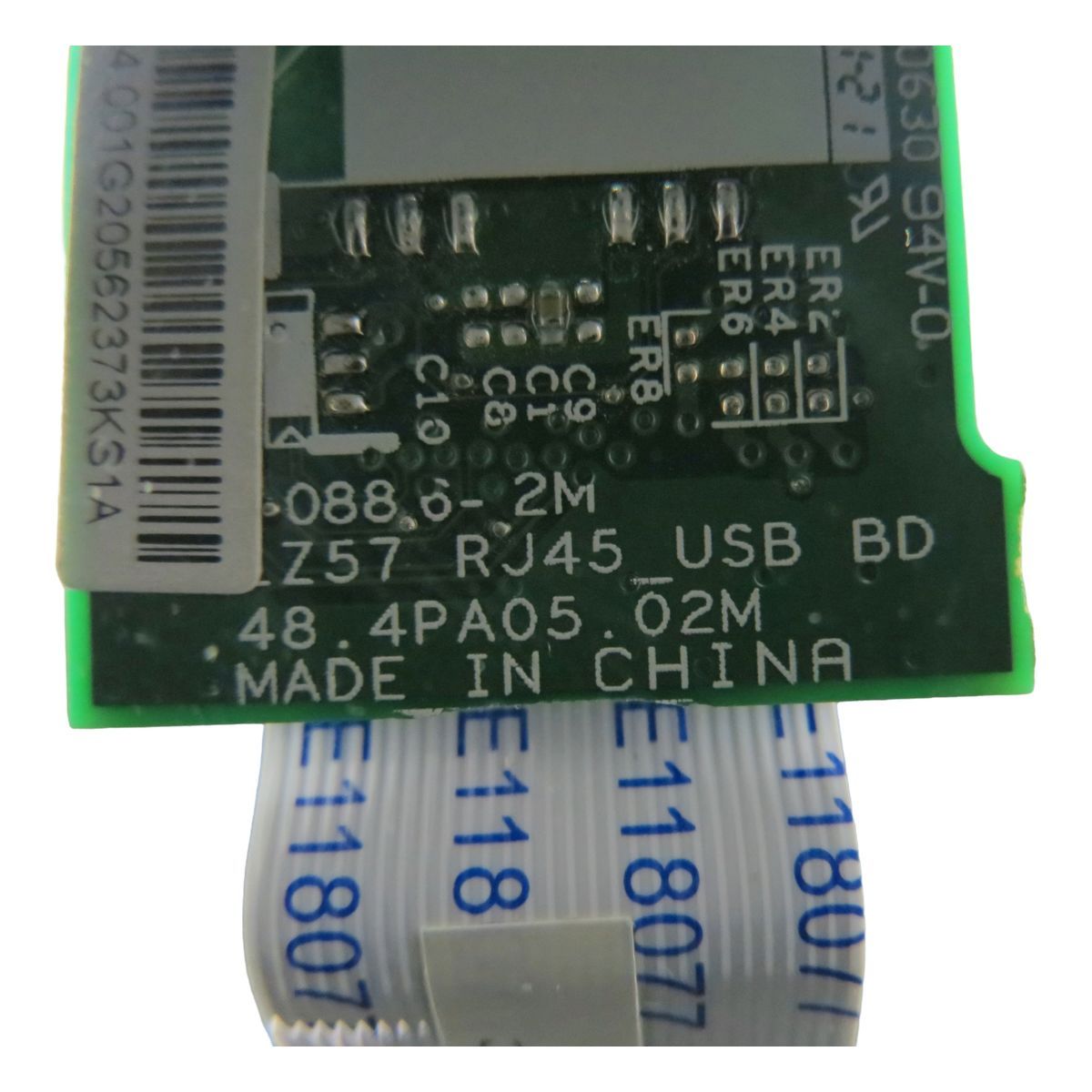

بورد USB & LAN (به همراه فلت)لپ تاپ LENOVO Ideapad Z575

وقتی USB و LAN از کار می افتد، کاربر فکر می کند لپ تاپ پیر شده

برای کاربر عادی، USB یعنی اتصال فلش، هارد اکسترنال، موس و کیبورد. LAN هم یعنی اینترنت پایدار برای جایی که وای فای ضعیف است یا پینگ مهم است. وقتی این دو پورت از کار می افتند، مشتری حس می کند لپ تاپ «به درد نمی خورد» یا «دیگه قابل اعتماد نیست». اما در عمل، خیلی از این ایرادها به یک قطعه مشخص برمی گردد: بورد USB و LAN که روی بدنه نصب شده و با یک فلت به مادربرد وصل می شود.

برای تعمیرکار، این قطعه یک فرصت خوب است چون اگر ایراد از همین بورد یا فلت باشد، با هزینه منطقی و زمان کم می توانی نتیجه فوری بگیری. برای فروشنده قطعات لپ تاپ هم همین نکته ارزش دارد: مشتری دنبال یک راه حل سریع است و اگر قطعه درست به دستش برسد، همان روز مشکلش جمع می شود. اینجا قیمت قطعات لپ تاپ مهم است، اما مهم تر این است که قطعه دقیق همخوان باشد و دوباره کاری نسازد.

این بورد دقیقا چه کاری انجام می دهد

در بسیاری از لپ تاپ ها، همه پورت ها مستقیم روی مادربرد نیستند. بخشی از پورت ها روی یک برد کوچک جانبی قرار می گیرند که نزدیک لبه بدنه نصب می شود تا پورت ها دقیقا در جای درست قاب بیرونی قرار بگیرند. در Lenovo Ideapad Z575 این برد می تواند شامل یک یا چند پورت USB و پورت LAN باشد و داده ها را از طریق فلت به مادربرد منتقل کند.

وقتی این برد آسیب ببیند یا فلت آن مشکل داشته باشد، علائم می تواند از «قطع و وصل» تا «کار نکردن کامل» متغیر باشد. نکته مهم این است که چون این بخش در لبه بدنه قرار دارد، بیشتر در معرض فشار، ضربه، کشیده شدن کابل و حتی رطوبت است.

علائم خرابی رایج که تعویض را منطقی می کند

• USB فلش را نمی شناسد یا فقط بعضی وقت ها شناسایی می کند
• USB با کوچک ترین حرکت کابل قطع و وصل می شود
• پورت USB لق شده یا داخلش شکستگی دارد
• پورت LAN کابل را نگه نمی دارد یا چراغ لینک روشن نمی شود
• شبکه با کابل وصل است اما سیستم اتصال را نمی بیند
• بعد از ضربه یا فشار به لبه بدنه، مشکل شروع شده است
• بعد از باز و بسته کردن دستگاه، پورت ها از کار افتاده اند

نکته تصمیم ساز: اگر هم USB و هم LAN همزمان مشکل دارند، احتمال اینکه ایراد از همین بورد یا فلت باشد بیشتر می شود. چون هر دو روی یک برد جمع شده اند و یک فلت مشترک می تواند عامل مشترک خرابی باشد.

چرا وجود فلت همراه، در خرید این قطعه مهم است

خیلی از ایرادهای این بخش، از خود برد نیست؛ از فلت است. فلت ممکن است در اثر فشار، تا خوردگی، نصب غیر اصولی یا گذر زمان آسیب ببیند و اتصال داده را ناپایدار کند. وقتی این محصول «به همراه فلت» ارائه می شود، شما عملا یک نقطه ابهام بزرگ را حذف می کنی: دیگر لازم نیست حدس بزنی مشکل از فلت بوده یا از برد.

برای تعمیرکار یعنی جمع شدن سریع پروژه. برای فروشنده قطعات لپ تاپ یعنی کاهش مرجوعی. برای مشتری هم یعنی یک خرید قطعات لپ تاپ مطمئن تر که نتیجه اش همان روز مشخص می شود.

اشتباه های رایج هنگام خرید بورد USB و LAN

• خرید برد مشابه از یک زیرمدل دیگر و امید به اینکه «جا می خورد»
• بی توجهی به فرم پورت ها و جای قرارگیری آنها روی قاب
• توجه نکردن به نوع فلت و طول آن
• نادیده گرفتن جای پیچ ها و پایه های نگهدارنده
• فرض اینکه مشکل حتما از نرم افزار است و دیر اقدام کردن تا پورت ها کاملا آسیب ببینند

در این قطعه، همخوانی فیزیکی و همخوانی فلت، تعیین کننده است. اینجا اگر نسخه درست را انتخاب نکنی، حتی اگر برد سالم باشد، یا نصب نمی شود یا بعد از نصب تحت فشار قرار می گیرد و دوباره خرابی می سازی.

نکات انتخاب نسخه درست برای Lenovo Ideapad Z575

تطبیق دقیق با بدنه و قاب

پورت USB و LAN باید دقیق در جای خود روی بدنه بیرونی بنشینند. اگر اختلاف حتی چند میلی متر باشد، هنگام بستن قاب فشار می افتد و نتیجه می شود لق شدن پورت ها یا شکستگی. پس تطبیق با شکل پورت ها و جای پیچ ها مهم است.

فلت با سوکت مادربرد باید همخوان باشد

فلت باید با سوکت مادربرد همخوان باشد. اگر فلت اشتباه باشد، نصب عملا ممکن نیست یا اتصال ناپایدار می شود. چون این محصول به همراه فلت است، بخش بزرگی از ریسک پایین می آید؛ ولی همچنان باید مطمئن شوی فلت همان فرم و همان سرسوکت را دارد که دستگاه می خواهد.

سلامت پورت ها و شل نبودن آنها

پورت USB و LAN باید محکم روی برد فیکس باشد. پورت لق یعنی در آینده نزدیک قطع و وصل و شکستگی. پس هنگام تهیه قطعه، محکم بودن پورت ها و نداشتن تاب خوردگی اهمیت دارد.

راهنمای نصب کاربردی برای تعمیرکار

• دستگاه را خاموش کن و شارژر را جدا کن.
• قاب زیر را باز کن و در صورت امکان باتری را از مدار خارج کن.
• برد USB و LAN را پیدا کن و پیچ های نگهدارنده را باز کن.
• فلت را از سوکت مادربرد با دقت آزاد کن؛ کشیدن مستقیم ممنوع.
• برد جدید را در جای خودش قرار بده و پیچ ها را مرحله ای ببند تا فشار نقطه ای ایجاد نشود.
• فلت را دقیق و کامل در سوکت جا بزن و قفل سوکت را درست ببند.
• قبل از بستن کامل قاب، با یک فلش USB و یک کابل LAN تست کن.

نکته حرفه ای: فلت باید در مسیر استاندارد بخوابد و زیر قاب گیر نکند. اگر فلت تحت فشار باشد، ممکن است پورت ها کار کنند اما بعد از بستن قاب دوباره قطع و وصل بسازی.

تست های بعد از نصب که خیال را راحت می کند

• تست USB با فلش و با تکان خیلی ملایم کابل برای اطمینان از پایداری
• تست USB با یک وسیله پرمصرف تر مثل هارد اکسترنال (در صورت دسترسی)
• تست LAN با کابل شبکه و بررسی لینک و شناسایی اتصال
• یک بار خاموش و روشن کردن و تست مجدد، برای اطمینان از پایداری اتصال

هدف این تست ها این است که فقط «شناخت» را نبینی؛ هدف این است که مطمئن شوی اتصال پایدار است و با استفاده واقعی قطع و وصل نمی شود.

اگر بعد از تعویض هنوز USB یا LAN کار نکرد

• فلت کامل جا نرفته یا قفل سوکت درست بسته نشده است
• سوکت مادربرد آسیب دیده و اتصال را درست نمی دهد
• سیستم عامل یا درایور مشکل دارد، اما اگر قطع و وصل فیزیکی داری معمولا سخت افزاری است
• آسیب قبلی روی مدارهای مادربرد وجود دارد و صرف تعویض برد جانبی کافی نیست

اینجا مزیت داشتن فلت همراه خودش را نشان می دهد: چون یک عامل رایج خرابی حذف شده و مسیر عیب یابی واضح تر می شود.

جمع بندی تصمیم ساز برای خرید

بورد USB و LAN به همراه فلت برای Lenovo Ideapad Z575 یک راه حل سریع و حرفه ای برای زمانی است که USB ها یا پورت شبکه از کار افتاده اند، قطع و وصل می شوند یا بر اثر ضربه و فشار آسیب دیده اند. در خرید قطعات لپ تاپ، مهم ترین معیار همخوانی دقیق با بدنه و فلت است. قیمت قطعات لپ تاپ زمانی ارزش دارد که بعد از نصب، فلش بدون قطع و وصل شناسایی شود و اتصال LAN پایدار برگردد؛ یعنی دستگاه دوباره برای کار روزمره و حتی فروش لپ تاپ قابل اعتماد شود.

برای تعمیرکار یعنی تعمیر تمیز و قابل تست. برای فروشنده قطعات لپ تاپ یعنی فروش قطعات لپ تاپ با برگشتی کمتر. برای مشتری یعنی پایان دردسر پورت هایی که هر روز به آنها نیاز دارد.
