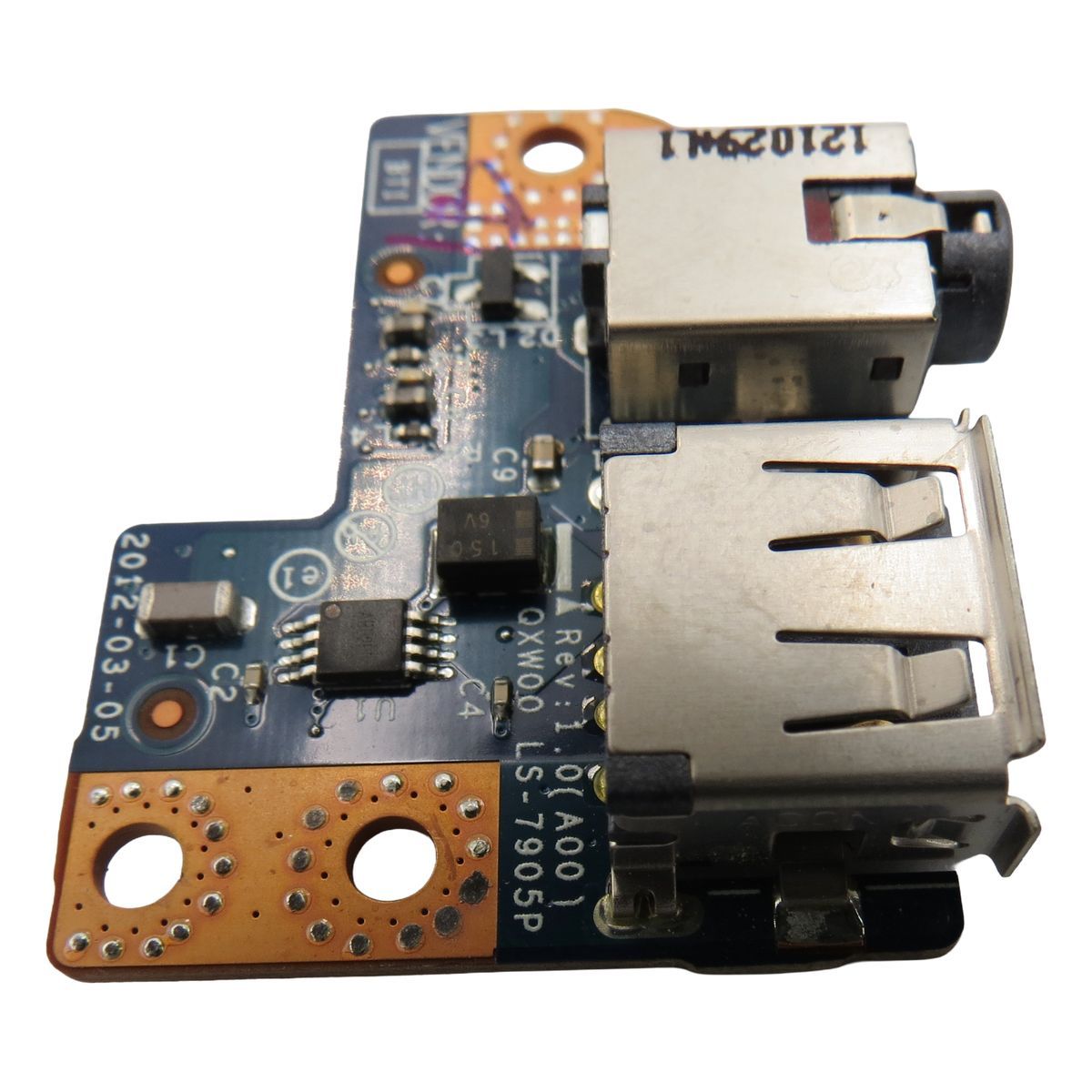

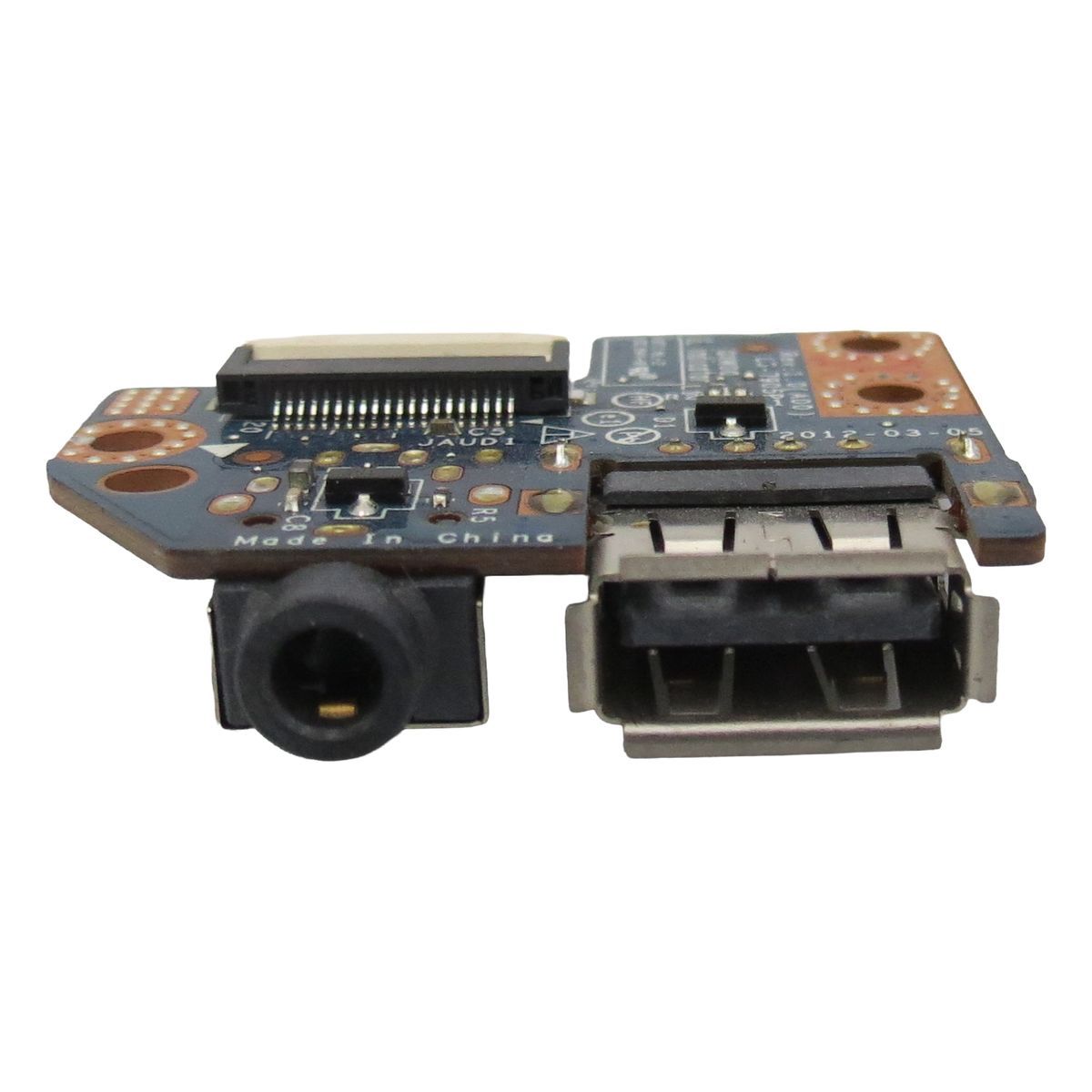

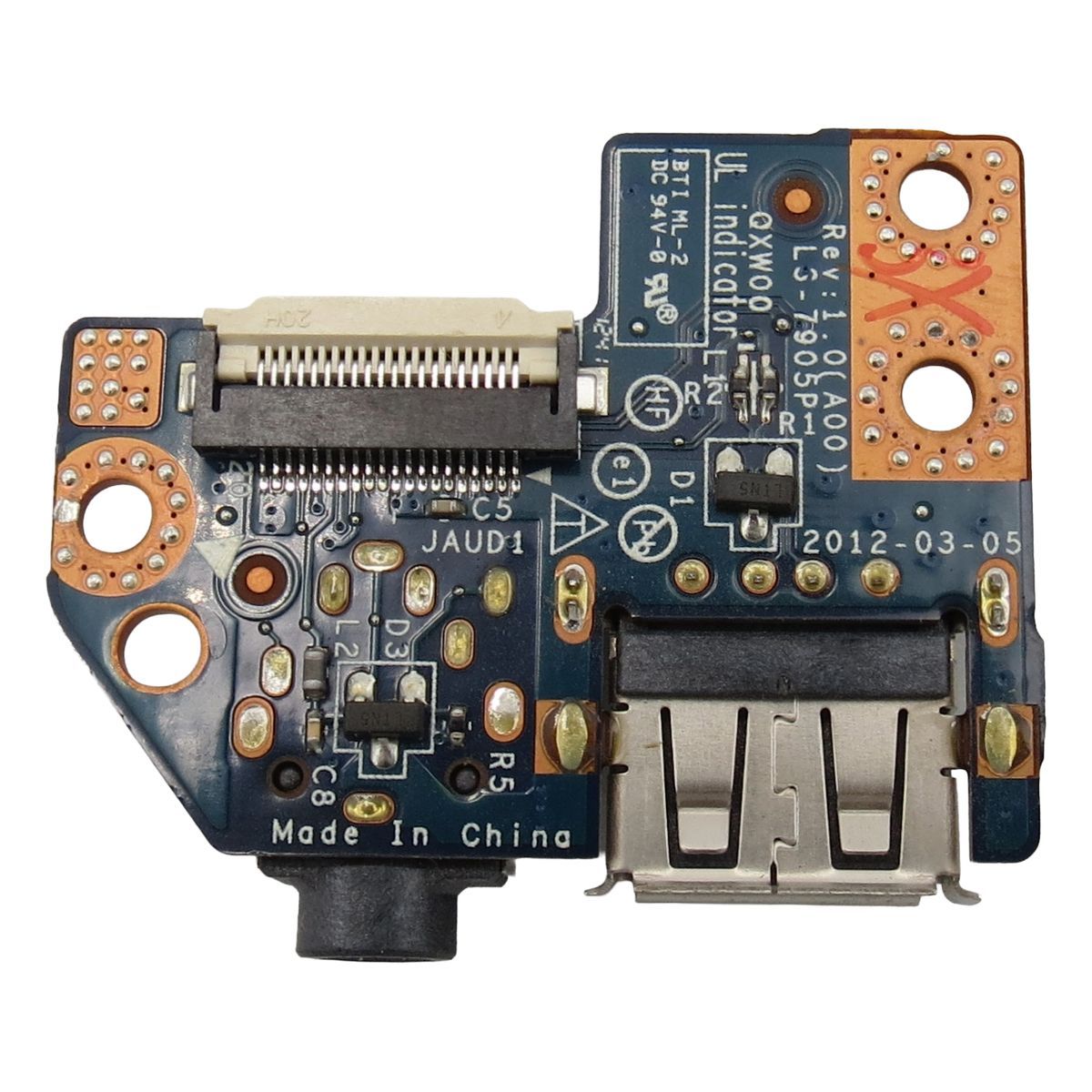

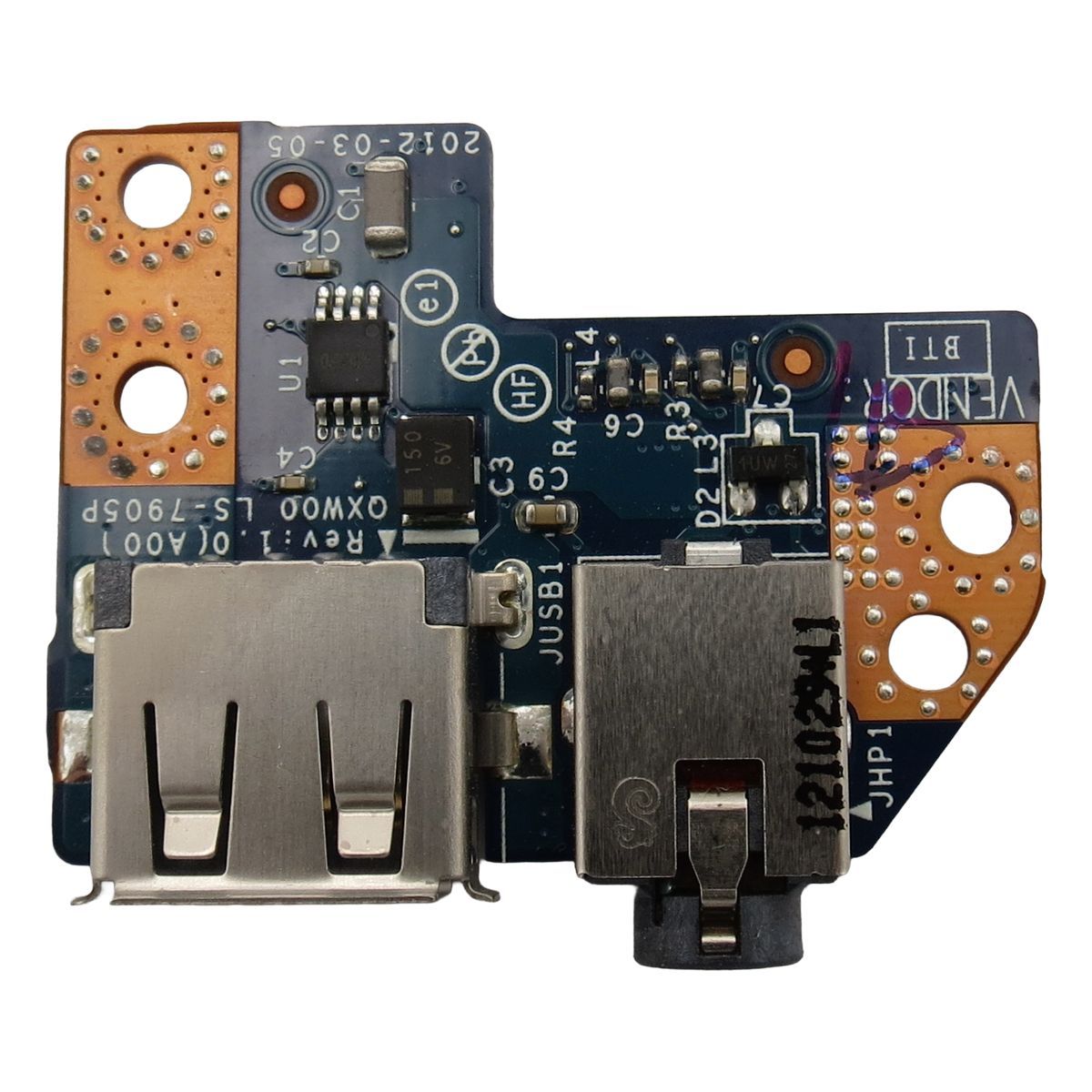

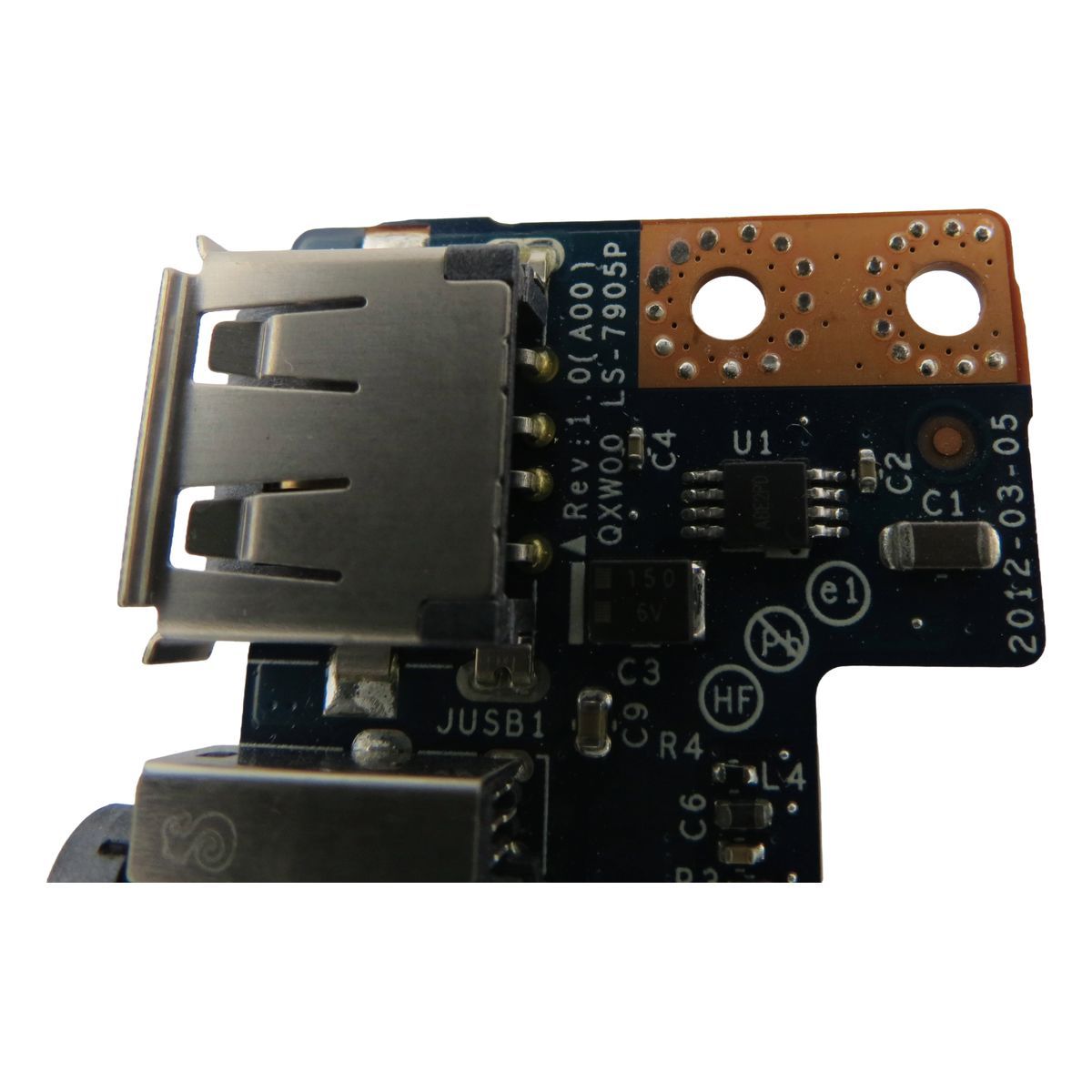

بورد USB/SOUND لپ تاپ Dell Latitude E5530

وقتی USB یا جک صدا مشکل دارد، همیشه مادربرد مقصر نیست

در تعمیرات Dell Latitude E5530 یک اشتباه پرتکرار وجود دارد: هر ایراد مربوط به USB یا صدا را سریع به مادربرد نسبت می دهند. نتیجه اش هم هزینه بالا، وقت تلف شده و گاهی تعویض های بی دلیل است. در حالی که در خیلی از نسخه های این مدل، پورت های بدنه مثل USB و ورودی صدا روی یک برد جدا قرار گرفته اند؛ یعنی یک بورد USB و صدا که با یک کابل یا فلت به مادربرد وصل می شود. همین طراحی باعث می شود اگر پورت لق شود، ضربه بخورد، آبخوردگی سطحی اتفاق بیفتد یا فشار زیاد به جک وارد شود، اول از همه این برد آسیب ببیند، نه کل مادربرد.

اگر کار تو خرید و فروش لپ تاپ است یا به عنوان فروشنده قطعات لپ تاپ کار می کنی، این قطعه از آن بخش هایی است که روی تجربه کاربر خیلی اثر دارد. مشتری ممکن است تفاوت نسل پردازنده را نداند، اما همان روز اول می فهمد فلش به USB وصل نمی شود یا هدفون را نمی شناسد. پس خرید قطعات لپ تاپ در این قسمت، مستقیم روی رضایت مشتری و برگشت خوردن دستگاه تاثیر می گذارد.

بورد USB و صدا دقیقاً چه کاری انجام می دهد

این برد یک قطعه واسط است که معمولاً چند خروجی فیزیکی مهم را روی بدنه لپ تاپ تامین می کند و آن ها را به مادربرد ارتباط می دهد. بسته به نسخه دستگاه، روی این برد معمولاً یک یا چند مورد از این موارد دیده می شود:

• پورت USB برای اتصال فلش، موس، دانگل و تجهیزات جانبی
• ورودی صدای 3.5 میلی متری برای هدفون یا هدست
• گاهی مدارهای کوچک محافظتی یا فیلتر نویز برای پایداری صدا و اتصال

به زبان ساده، اگر این برد سالم نباشد، ممکن است لپ تاپ کاملاً روشن و سالم باشد، اما USB کار نکند یا خروجی صدا از جک قطع شود. همین نکته باعث می شود تعویض این قطعه در بسیاری از تعمیرها، یک راه حل منطقی و اقتصادی باشد.

علائم خرابی رایج که به این برد می خورد

پورت USB کار نمی کند یا قطع و وصل دارد

اگر فلش را می زنی و هیچ واکنشی نمی بینی، یا گاهی شناسایی می شود و با کوچک ترین تکان قطع می کند، احتمال خرابی پورت یا لحیم های روی همین برد بالاست. در E5530 این مشکل مخصوصاً وقتی اتفاق می افتد که پورت مدت طولانی زیر فشار بوده یا دانگل ها ضربه خورده اند. اگر فقط همان پورت مشکل دارد و بقیه عملکردهای لپ تاپ طبیعی است، این برد یک مظنون جدی است.

جک هدفون را نمی شناسد یا صدا خش دار است

اگر هدفون را وصل می کنی اما لپ تاپ خروجی را روی اسپیکر نگه می دارد، یا صدا با خش خش و نویز می آید، یا فقط با زاویه خاصی صدا برقرار می شود، معمولاً یا خود جک خراب شده یا اتصال های مربوط به آن روی برد آسیب دیده است. این ایرادها معمولاً با نصب درایور حل نمی شوند، چون مشکل فیزیکی است.

صدای یک طرف قطع است یا میکروفون هدست کار نمی کند

در بعضی موارد، کاربر می گوید هدفون وصل می شود اما یک طرف صدا قطع است یا میکروفون هدست کار نمی کند. این حالت می تواند از خرابی جک یا آسیب داخلی همان قسمت روی برد باشد. اگر با چند هدست مختلف همین رفتار تکرار شود، احتمال ایراد سخت افزاری بیشتر می شود.

پورت ها لق شده اند یا بدنه اطراف پورت تاب دارد

لق شدن پورت فقط یک مشکل کوچک نیست. وقتی پورت لق می شود، فشار به لحیم ها منتقل می شود و به مرور ترک های ریز ایجاد می کند. نتیجه اش قطع و وصل های اعصاب خردکن است. اگر زودتر اقدام کنی و قطعه سالم جایگزین شود، از آسیب های زنجیره ای جلوگیری می کنی و قیمت قطعات لپ تاپ را با یک تعمیر بزرگ تر بالا نمی بری.

قبل از خرید، این تفکیک را انجام بده تا اشتباه هزینه نکنی

برای اینکه خرید قطعات لپ تاپ دقیق باشد، اول مشخص کن مشکل از کجاست. این چند نکته کمک می کند:

• اگر مشکل فقط مربوط به یک پورت مشخص است و بقیه چیزها سالم اند، احتمال خرابی همین برد بالا می رود.
• اگر مشکل هم USB و هم جک صدا همزمان است، باز هم این برد مظنون جدی است چون هر دو روی یک مجموعه قرار می گیرند.
• اگر همه USB های دستگاه مشکل دارند، یا صدا از همه خروجی ها ایراد دارد، ممکن است مشکل در سطح بالاتر باشد و باید دقیق تر عیب یابی شود.

این یعنی تصمیم حرفه ای: اول تشخیص، بعد خرید. نه اینکه صرفاً چون قیمت پایین است، قطعه را بگیری و بعد بفهمی مشکل جای دیگری بوده.

نکات انتخاب نسخه درست برای Dell Latitude E5530

در بوردهای پورت، شباهت ظاهری زیاد است و همین باعث خطای خرید می شود. اگر می خواهی از همان بار اول درست بخری، این نکات را جدی بگیر:

شکل برد و جای پیچ ها

مهم ترین معیار، تطبیق فیزیکی است. جای پیچ ها، برش های کناره برد و محل قرارگیری پورت ها باید دقیقاً شبیه قطعه اصلی روی دستگاه باشد. اگر حتی یکی از این موارد تفاوت داشته باشد، یا نصب نمی شود یا بعد از بستن قاب، فشار می افتد و دوباره مشکل ایجاد می کند.

نوع اتصال به مادربرد

این برد معمولاً با یک فلت یا کابل به مادربرد وصل می شود. نوع کانکتور، تعداد پین ها و جهت اتصال باید دقیقاً با قطعه قبلی یکی باشد. اگر این بخش تطبیق نداشته باشد، قطعه به درد نمی خورد، حتی اگر روی بدنه شبیه باشد.

همراه بودن کابل یا نبودن آن

بعضی فروشنده ها این برد را به صورت تکی می دهند و بعضی همراه کابل. اگر کابل دستگاه تو آسیب دیده یا سرسوکتش لق شده، فقط تعویض برد کافی نیست و باید کابل سالم هم داشته باشی. قبل از خرید و مقایسه قیمت، این مورد را مشخص کن تا وسط کار گیر نکنی.

تفاوت زیرمدل ها و نسخه های شاسی

Latitude E5530 ممکن است در سری های مختلف با چینش جزئی متفاوت عرضه شده باشد. بنابراین بهترین راه انتخاب نسخه درست، تطبیق مستقیم با برد قبلی است، نه صرفاً تکیه به اسم قطعه. اگر کوچک ترین عدم تطبیق دیدی، همانجا توقف کن؛ هزینه دوباره کاری همیشه از یک خرید درست گران تر است.

راهنمای نصب کاربردی برای تعمیرکار و خریدار جدی

این بخش را مثل یک کارگاه واقعی می نویسم: کوتاه، قابل اجرا و بدون حرف اضافه.

آماده سازی

• لپ تاپ را خاموش کن و شارژر را جدا کن.
• اگر امکانش هست اتصال باتری را قطع کن تا ریسک آسیب کاهش یابد.
• پیچ ها را دسته بندی کن تا پیچ بلند در جای پیچ کوتاه بسته نشود.

باز کردن و دسترسی به برد

• قاب زیر را با ابزار مناسب و بدون فشار نقطه ای باز کن.
• محل برد پورت را پیدا کن و قبل از جدا کردن، مسیر کابل و محل نشستن آن را دقیق نگاه کن.

تعویض قطعه

• کابل را از خود سوکت جدا کن، نه با کشیدن سیم یا فلت.
• برد قدیمی را با باز کردن پیچ ها جدا کن و محل نشستن را تمیز کن.
• برد جدید را بدون زور سر جایش بگذار و مطمئن شو پورت ها دقیق در جای خود می نشینند.
• پیچ ها را با فشار کنترل شده ببند؛ سفت کردن بیش از حد، پایه ها را هرز می کند.

تست قبل از بستن نهایی

• قبل از بستن کامل قاب، یک فلش را به USB وصل کن و شناسایی را تست کن.
• هدفون را وصل کن و ببین سوئیچ خروجی درست انجام می شود و صدا پایدار است.
• اگر همه چیز طبیعی بود، سپس قاب را ببند.

عیب یابی بعد از نصب اگر هنوز مشکل داشتی

• اگر USB کار نکرد: سوکت اتصال به مادربرد کامل جا نرفته یا کابل آسیب دیده است.
• اگر صدا از جک نمی آید: ممکن است جک درست روی بدنه ننشسته یا اتصال داخلی کامل برقرار نشده باشد.
• اگر قطع و وصل ادامه دارد: احتمال لق بودن پورت، فشار بدنه روی برد یا استفاده از پیچ نامناسب وجود دارد.
• اگر مشکل روی چند پورت و چند بخش تکرار می شود: احتمال دارد ایراد در سطح بالاتر باشد و نیاز به بررسی دقیق تر داشته باشد.

در تعمیر حرفه ای، هدف این است که با یک تعویض درست، ایراد برای همیشه جمع شود، نه اینکه با فشار دادن و زاویه دادن، موقتاً کار کند.

جمع بندی تصمیم ساز برای خرید

بورد USB و صدا در Dell Latitude E5530 از آن قطعاتی است که اگر خراب شود، کاربر هر روز با آن درگیر است: فلش وصل نمی شود، موس قطع می کند، یا هدفون درست کار نمی کند. از طرف دیگر، تعویضش معمولاً نسبت به تعمیرهای سنگین تر اقتصادی تر است و روی کیفیت تحویل اثر مستقیم دارد. اگر تعمیرکار هستی، این قطعه می تواند جلوی برگشت خوردن کار را بگیرد. اگر فروشنده لپ تاپ هستی، یک دستگاه با پورت های سالم، در تست های روزمره کم نمی آورد و ارزشش در خرید و فروش لپ تاپ بهتر حفظ می شود.

کلید موفقیت این خرید، تطبیق دقیق نسخه است: شکل برد، جای پیچ ها، نوع کابل و محل نشستن پورت ها. قبل از پرداخت قیمت، همین ها را با نمونه روی دستگاه چک کن. اگر تطبیق کامل بود، خریدت منطقی است و نتیجه اش یک تعمیر تمیز و قابل اتکا خواهد بود.
