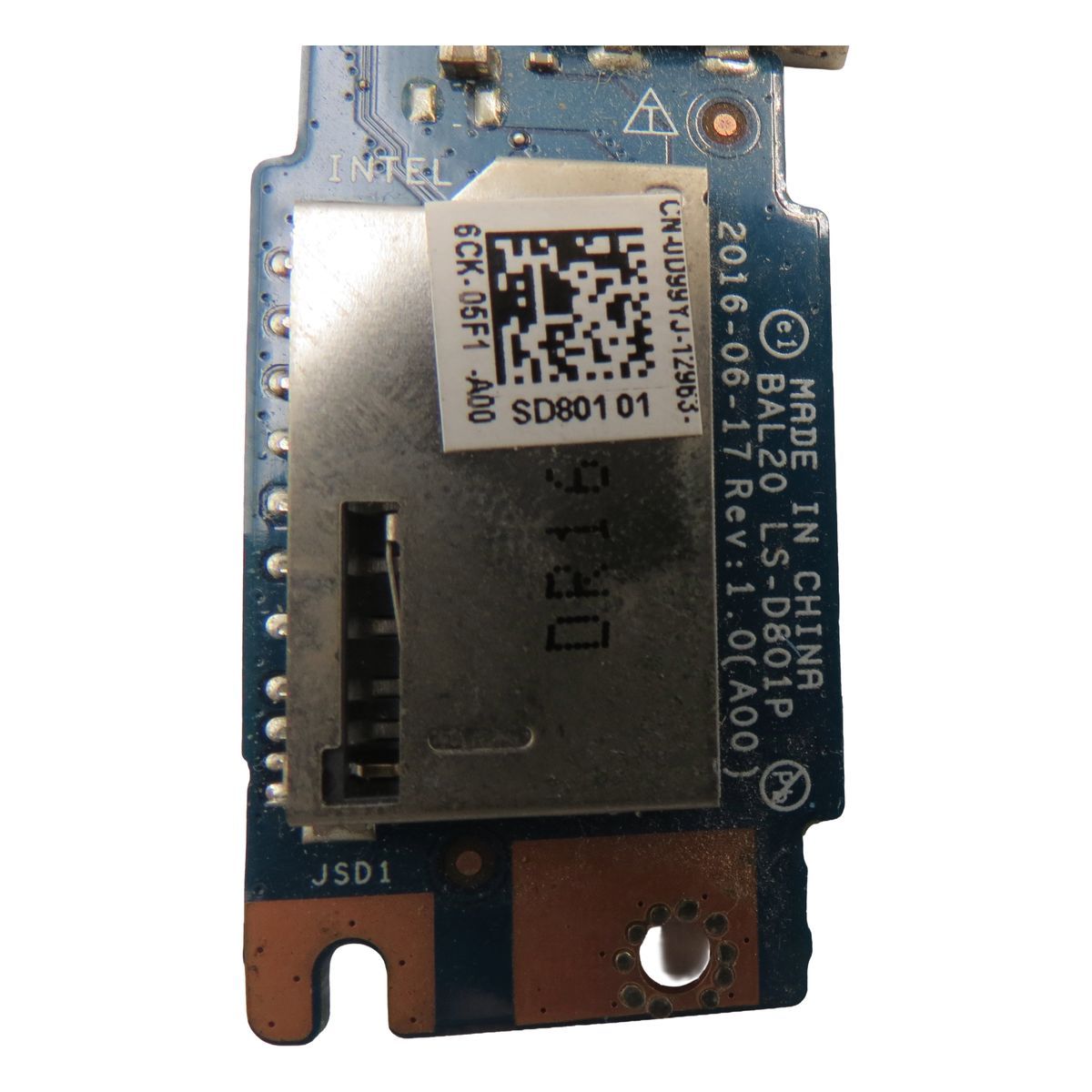

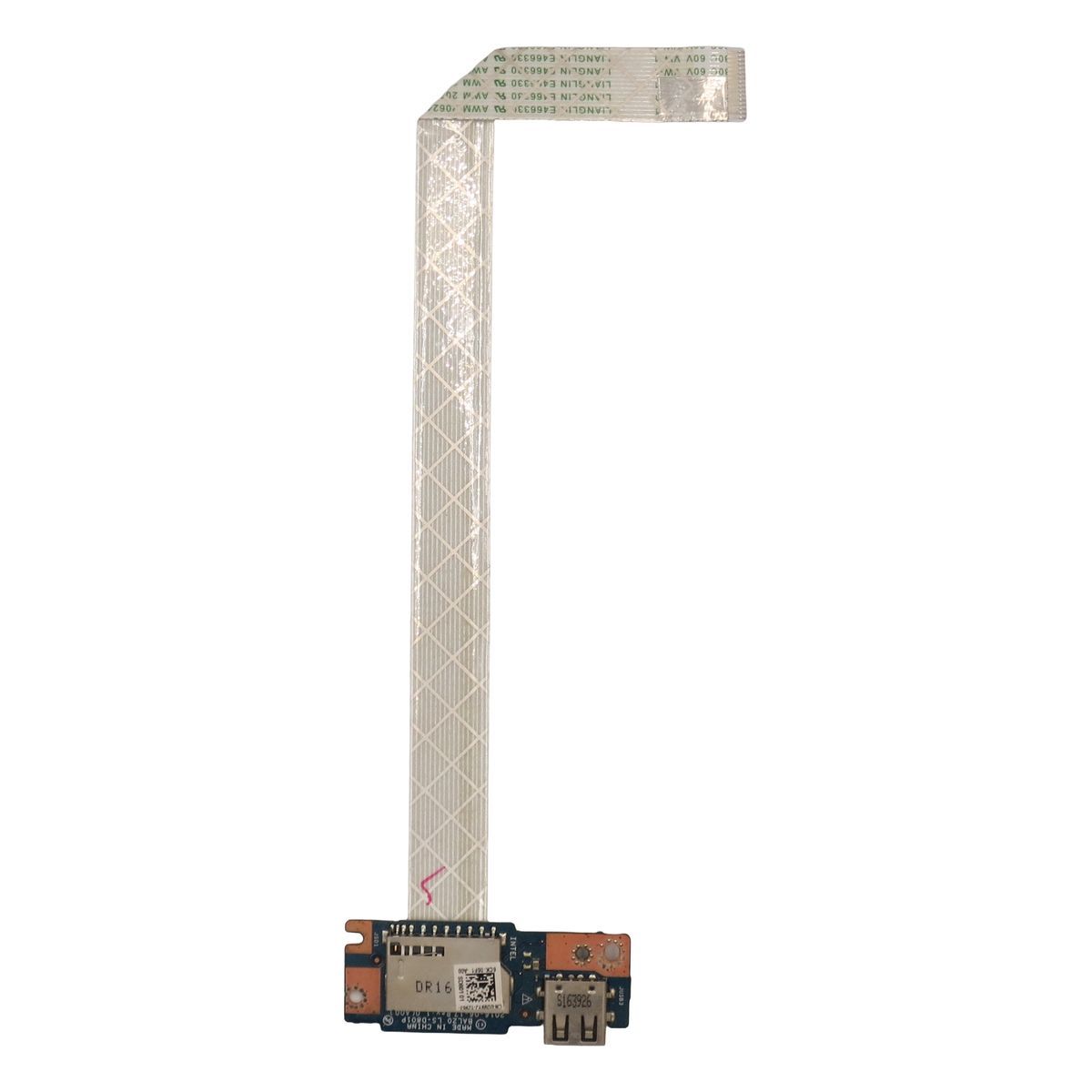

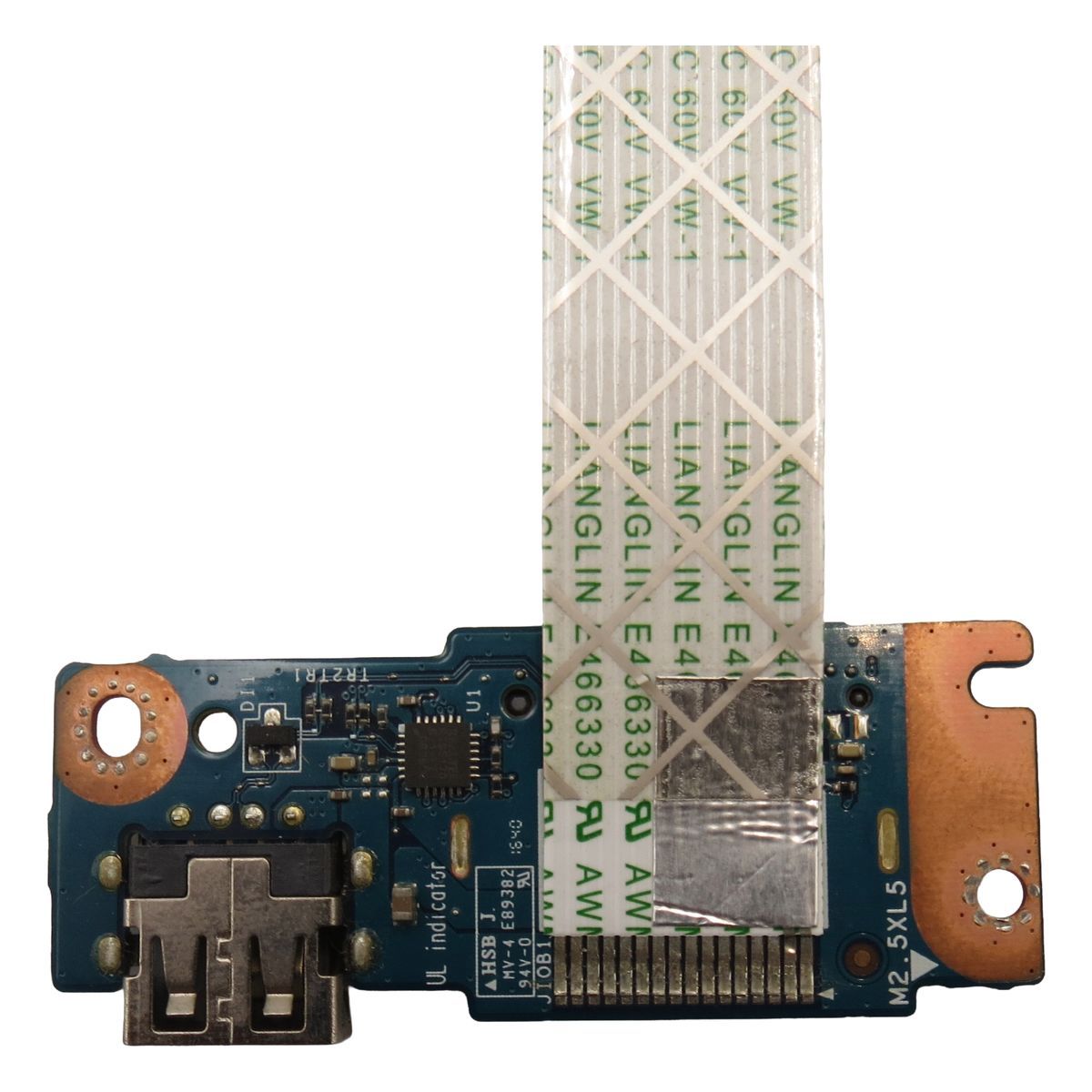

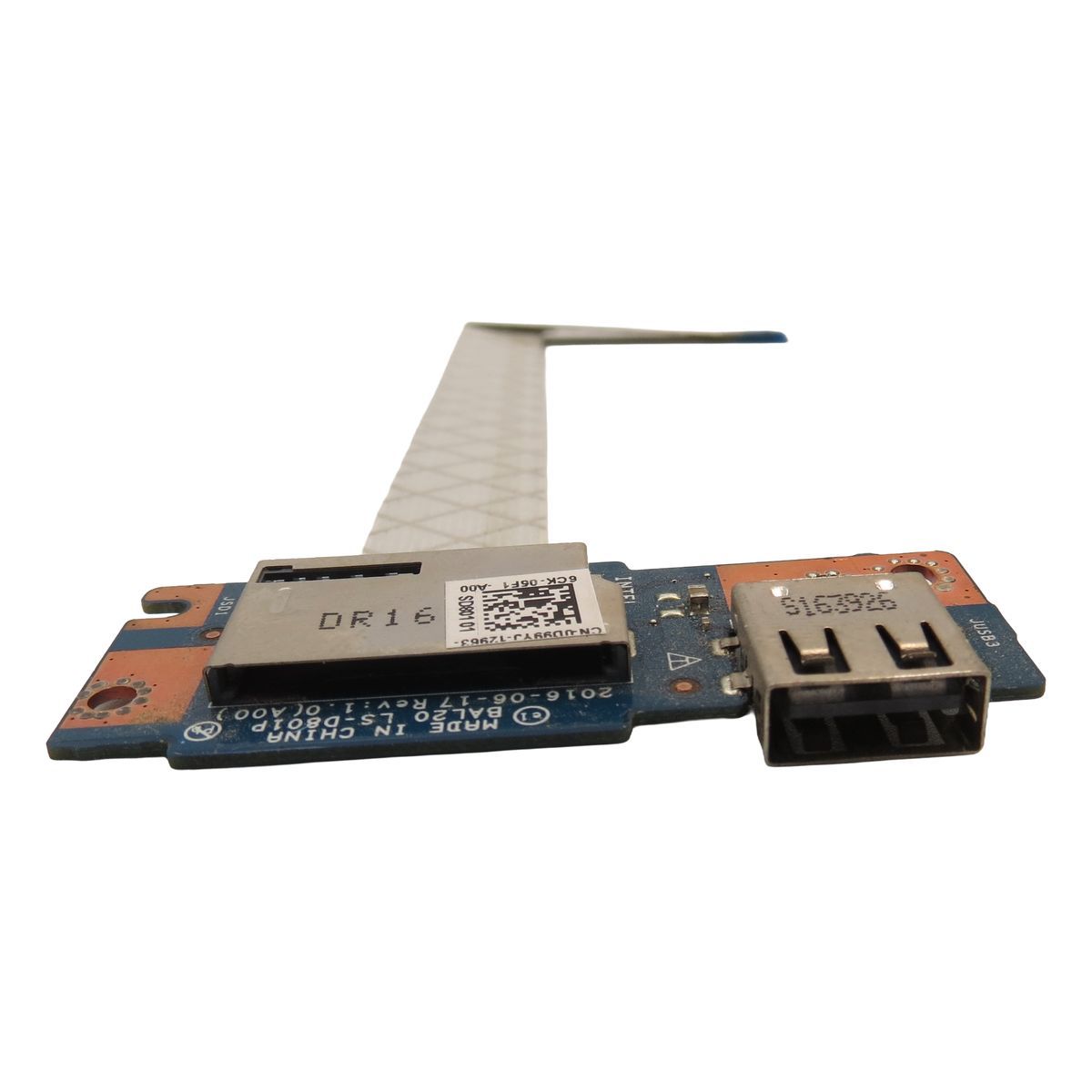

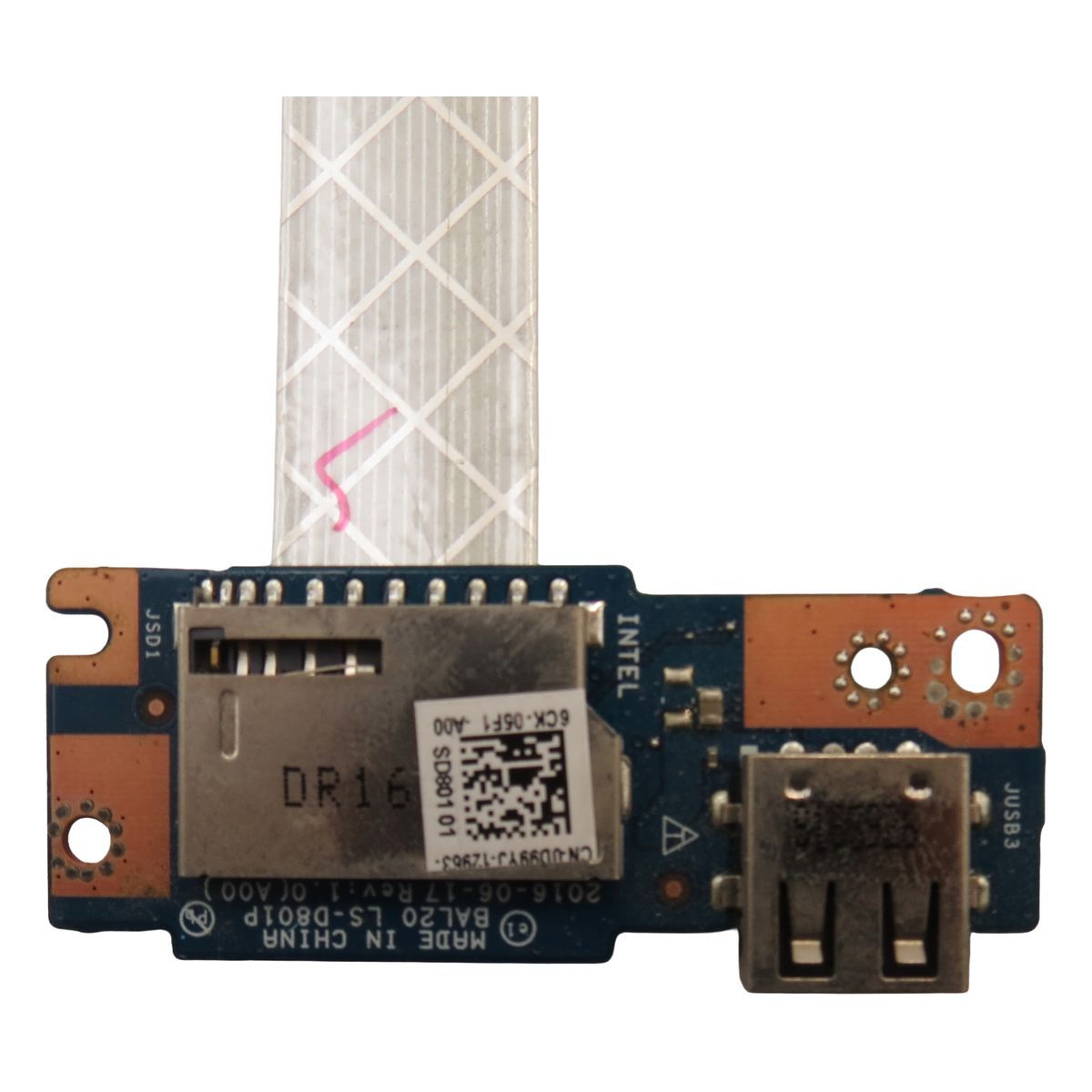

بورد کارتخوان و USB لپ تاپ Dell inspiron 15 5567

وقتی USB و کارتخوان از کار می افتند، تجربه کاربری نابود می شود

برای مشتری، خرابی پورت USB فقط یک ایراد ساده نیست؛ یعنی فلش وصل نمی شود، دانگل موس قطع و وصل می کند، هارد اکسترنال شناسایی نمی شود، یا هر بار باید کابل را با زاویه خاصی نگه دارد تا کار کند. کارتخوان هم اگر از کار بیفتد، انتقال فایل برای خیلی ها سخت می شود. همین مشکلات ریز، روی تصمیم مشتری برای نگه داشتن دستگاه یا فروش لپ تاپ تاثیر می گذارد، چون حس می کند دستگاه ناپایدار شده. از نگاه تعمیرکار هم این خرابی ها یک نقطه طلایی است: اگر درست تشخیص بدهی، با تعویض یک برد کوچک، هم زمان تعمیر کم می شود، هم هزینه عیب یابی طولانی حذف می شود.

بورد کارتخوان و USB دقیقاً چه نقشی دارد

در بسیاری از لپ تاپ ها، همه پورت های ورودی و خروجی مستقیماً روی مادربرد قرار ندارند. برای کاهش هزینه تولید و ساده تر شدن تعمیرات، بعضی پورت ها روی یک برد جداگانه قرار می گیرند که با یک فلت یا کابل به برد اصلی متصل می شود. بورد کارتخوان و USB هم معمولاً همین نقش را دارد: پورت یا پورت های USB و ماژول کارتخوان را روی یک برد جمع می کند و از طریق اتصال داخلی به سیستم منتقل می کند. وقتی این برد یا اتصالش دچار مشکل شود، علائم می تواند از قطع کامل تا اختلال های لحظه ای متفاوت باشد.

این یعنی اگر مشتری می گوید دستگاه روشن است، سیستم عامل بالا می آید، اما USB کار نمی کند یا کارتخوان چیزی را نمی شناسد، هنوز لازم نیست فوری سراغ سناریوهای سنگین بروید. در خیلی از کیس ها، نقطه درست همین جاست.

علائم خرابی رایج و سناریوهایی که تعویض منطقی می شود

• هیچ کدام از پورت های USB روی آن سمت دستگاه کار نمی کنند یا فقط گاهی کار می کنند.
• USB فقط با تکان خوردن بدنه یا فشار دادن اطراف پورت وصل می شود.
• فلش شناسایی می شود ولی مدام قطع و وصل می کند و خطا می دهد.
• هارد اکسترنال یا دانگل ها برق می گیرند اما در سیستم شناسایی نمی شوند، یا برعکس شناسایی می شوند ولی برق کافی ندارند.
• کارتخوان SD هیچ واکنشی ندارد، یا کارت را فقط در حالت خاصی می خواند.
• بعد از ضربه، فشار، یا باز و بسته شدن دستگاه برای سرویس، USB و کارتخوان همزمان مشکل پیدا کرده اند.

نکته تصمیم ساز: وقتی هم USB و هم کارتخوان روی یک برد مشترک هستند، خراب شدن همزمانشان می تواند یک علامت قوی باشد که مشکل از همان برد یا اتصالش است. اما اگر فقط یک پورت خاص مشکل دارد و دیگری سالم است، ممکن است آسیب فیزیکی همان پورت یا لحیم آن مطرح باشد.

قبل از خرید، این اشتباه ها را نکن

در خرید قطعات لپ تاپ، اشتباه های کوچک دقیقاً همین جا هزینه می سازند. خیلی ها فقط با اسم قطعه جلو می روند: بورد USB یا بورد کارتخوان. اما در عمل ممکن است نسخه های مختلف با تفاوت های ریز وجود داشته باشد؛ تفاوت در شکل برد، جای پیچ ها، مسیر فلت، نوع کانکتور، یا حتی تعداد پورت ها. نتیجه خرید اشتباه هم مشخص است: قطعه می رسد، ظاهراً شبیه است، اما یا نصب نمی شود یا بعد از نصب کار نمی کند و شما وارد چرخه مرجوعی و دوباره کاری می شوید.

اگر فروشنده قطعات لپ تاپ هستی، این قطعه از آن مواردی است که برگشتی زیاد دارد، مگر اینکه از اول روی تطبیق نسخه حساس باشی. اگر تعمیرکار هستی، خرید درست یعنی کم شدن زمان خواب دستگاه و تحویل حرفه ای تر.

نکات انتخاب نسخه درست

اول مشخص کن این برد کجا نصب می شود

بوردهای USB و کارتخوان معمولاً نزدیک لبه بدنه و در امتداد همان جایی نصب می شوند که پورت ها از بدنه بیرون آمده اند. پس فرم برد باید دقیقاً با فرم قاب و جای نشستن در شاسی دستگاه همخوان باشد. اگر برد روی شاسی درست ننشیند، هنگام بستن قاب فشار می آید و یا فلت تحت کشش قرار می گیرد یا پورت ها کج می شوند. نتیجه اش هم قطعی های عجیب بعد از تحویل است.

نوع اتصال و فلت را جدی بگیر

این برد با فلت یا کابل به برد اصلی متصل می شود. اگر کانکتور روی برد جدید با فلت دستگاه همخوان نباشد، حتی اگر برد مشابه به نظر برسد، کار جلو نمی رود. قبل از خرید، فلت را از نظر پارگی، تاخوردگی شدید و آثار کشیدگی بررسی کن. اگر فلت آسیب دیده باشد، تعویض برد به تنهایی ممکن است مشکل را کامل حل نکند.

تعداد پورت ها و چیدمان را دقیق نگاه کن

حتی در یک خانواده لپ تاپ، بعضی زیرمدل ها ممکن است چیدمان پورت ها متفاوت داشته باشند. بوردی که یک پورت USB دارد با بوردی که دو پورت دارد یکی نیست. همچنین جای کارتخوان روی برد و زاویه خروجی آن باید با بدنه دقیق باشد. در خرید، این جزئیات از قیمت مهم تر می شوند، چون اشتباه در جزئیات یعنی قطعه بلااستفاده.

کارتخوان دقیقا چه نوعی است

کارتخوان ها معمولاً برای SD یا microSD طراحی می شوند. اگر دستگاه شما شیار SD دارد، باید برد هم دقیقاً همان نوع شیار را پوشش دهد. اگر شیار روی بدنه هست اما برد کارتخوان قبلی حذف شده یا آسیب جدی دیده، باید مطمئن شوید نسخه جدید با همان شیار و قاب همخوان است.

چرا این برد خراب می شود

• فشار مکانیکی روی پورت USB به خاطر استفاده از کابل های سنگین، دانگل های بزرگ یا ضربه به فلش هنگام جابه جایی لپ تاپ
• نفوذ گرد و خاک و رطوبت که باعث اکسید شدن کانکتورها و افت کیفیت اتصال می شود
• باز و بسته شدن دستگاه و گیر کردن فلت یا فشار به برد هنگام بستن قاب
• نوسان برق یا اتصال کوتاه از طریق USB به دلیل لوازم جانبی معیوب
• ضربه به لبه کناری لپ تاپ که مستقیم به بردهای کناری منتقل می شود

اگر مشتری از قطع و وصل شدن موس یا فلش می گوید، از او بپرسید آیا با همان پورت شارژرهای متفرقه، کابل های آسیب دیده یا هاب های ارزان وصل کرده یا نه. این سوال ها کمک می کند بفهمی مشکل از خود پورت است یا از مسیر روی برد.

راهنمای نصب کاربردی

• شارژر را جدا کن و دستگاه را خاموش کن.
• قاب زیر را باز کن و اگر باتری داخلی است، اتصال باتری را از مدار خارج کن.
• محل برد USB و کارتخوان را پیدا کن و قبل از جدا کردن، از مسیر فلت عکس ذهنی بگیر تا موقع نصب اشتباه نشود.
• قفل سوکت فلت را آرام باز کن و فلت را مستقیم خارج کن. کشیدن کج یعنی ریسک آسیب به سوکت.
• پیچ های برد را باز کن و برد را بدون پیچاندن جدا کن.
• برد جدید را دقیقاً در جای خودش قرار بده، پیچ ها را ببند و فلت را تا انتها جا بزن و قفل را کامل ببند.
• قبل از بستن کامل قاب، یک تست سریع انجام بده: فلش، دانگل موس و یک کارت حافظه را امتحان کن.

این تست کوتاه جلوی خیلی از برگشتی ها را می گیرد، چون اگر مشکل از فلت یا سوکت باشد، همان لحظه خودش را نشان می دهد و قبل از بستن قاب می توانی اصلاح کنی.

تست بعد از نصب برای اینکه مطمئن شوی کار تمیز تحویل می دهی

• یک فلش سالم را به هر پورت USB وصل کن و انتقال فایل کوتاه انجام بده.
• یک دانگل موس یا کیبورد را چند دقیقه وصل نگه دار تا قطع و وصل اتفاق نیفتد.
• اگر امکانش هست، یک هارد اکسترنال یا فلش پرمصرف را هم تست کن تا بحث برق رسانی پورت هم مشخص شود.
• کارت حافظه را در کارتخوان قرار بده، خواندن و نوشتن را تست کن و مطمئن شو شیار لق نیست.

هدف این تست ها فقط شناسایی شدن نیست؛ هدف این است که پایداری اتصال را مطمئن شوی. خیلی از کیس ها شناسایی لحظه ای دارند اما پایدار نیستند.

عیب یابی رایج اگر بعد از تعویض هنوز مشکل باقی بود

• فلت کامل جا نخورده یا قفل سوکت درست بسته نشده است.
• فلت قبلی قطعی ریز دارد و با حرکت قاب قطع و وصل می شود.
• سوکت روی برد اصلی آسیب دیده یا لق شده است.
• مشکل از تنظیمات یا درایور سیستم عامل نیست، اما ممکن است برای کارتخوان در سطح نرم افزار هم اختلال باشد؛ بنابراین بهتر است اول در محیط های مختلف تست شود.
• اگر فقط یک پورت مشکل دارد، احتمال آسیب فیزیکی همان پورت یا لحیم های آن مطرح است.

اگر تعمیرکار هستی، اینجا همان جایی است که باید مرحله ای جلو بروی تا اشتباه رایج پیش نیاید: اینکه قطعه نو را مقصر بدانی در حالی که مشکل از فلت یا سوکت است. برای فروشنده قطعات لپ تاپ هم این نکته مهم است چون بخش زیادی از نارضایتی ها از نصب ناقص یا آسیب فلت می آید نه کیفیت خود برد.

جمع بندی تصمیم ساز برای خرید

بورد کارتخوان و USB برای Dell Inspiron 15 5567 یک قطعه کلیدی برای حل مشکلات رایج USB و کارتخوان است؛ مشکلاتی که مشتری هر روز با آن درگیر می شود و سریع روی رضایتش اثر می گذارد. اگر علائم شما به قطع و وصل، شناسایی نشدن یا پایداری پایین مربوط است، تعویض این برد می تواند مسیر تعمیر را کوتاه و شفاف کند. در خرید قطعات لپ تاپ، انتخاب درست این برد یعنی کاهش دوباره کاری، کاهش مرجوعی و کنترل واقعی هزینه.

پس موقع خرید، فقط دنبال کمترین قیمت نباش. قیمت قطعات لپ تاپ وقتی ارزش دارد که نسخه درست انتخاب شود و تعمیر در همان دفعه اول جمع شود. این دقیقاً همان چیزی است که تعمیرکار حرفه ای و خریدار جدی دنبالش هستند.
