داتر برد اتصالات لپ تاپ دل latitude 5480

داتر برد چیست و چه نقشی در لپ‌تاپ Latitude 5480 دارد؟

داتر برد (Daughter Board) یک برد الکترونیکی مکمل است که به صورت ماژولار به مادربرد اصلی متصل می‌شود و ارتباط و کنترل بخش‌هایی مثل پورت‌های USB، جک صدا، کارت‌خوان، سوکت LAN، HDMI و سایر ورودی/خروجی‌ها را بر عهده دارد. در مدل Latitude 5480 دل، برد LS-E114P به عنوان واسط اصلی بین قطعات جانبی و مادربرد عمل می‌کند.

این طراحی ماژولار باعث می‌شود اگر یکی از پورت‌ها دچار مشکل شود، نیازی به تعویض کامل مادربرد نباشد و با تعویض داتر برد به‌صرفه‌تر و ساده‌تر مشکل رفع شود. همچنین نقش این برد در مدیریت سیگنال‌های دیتا و تامین پایدار جریان الکتریکی برای هر پورت بسیار حیاتی است.

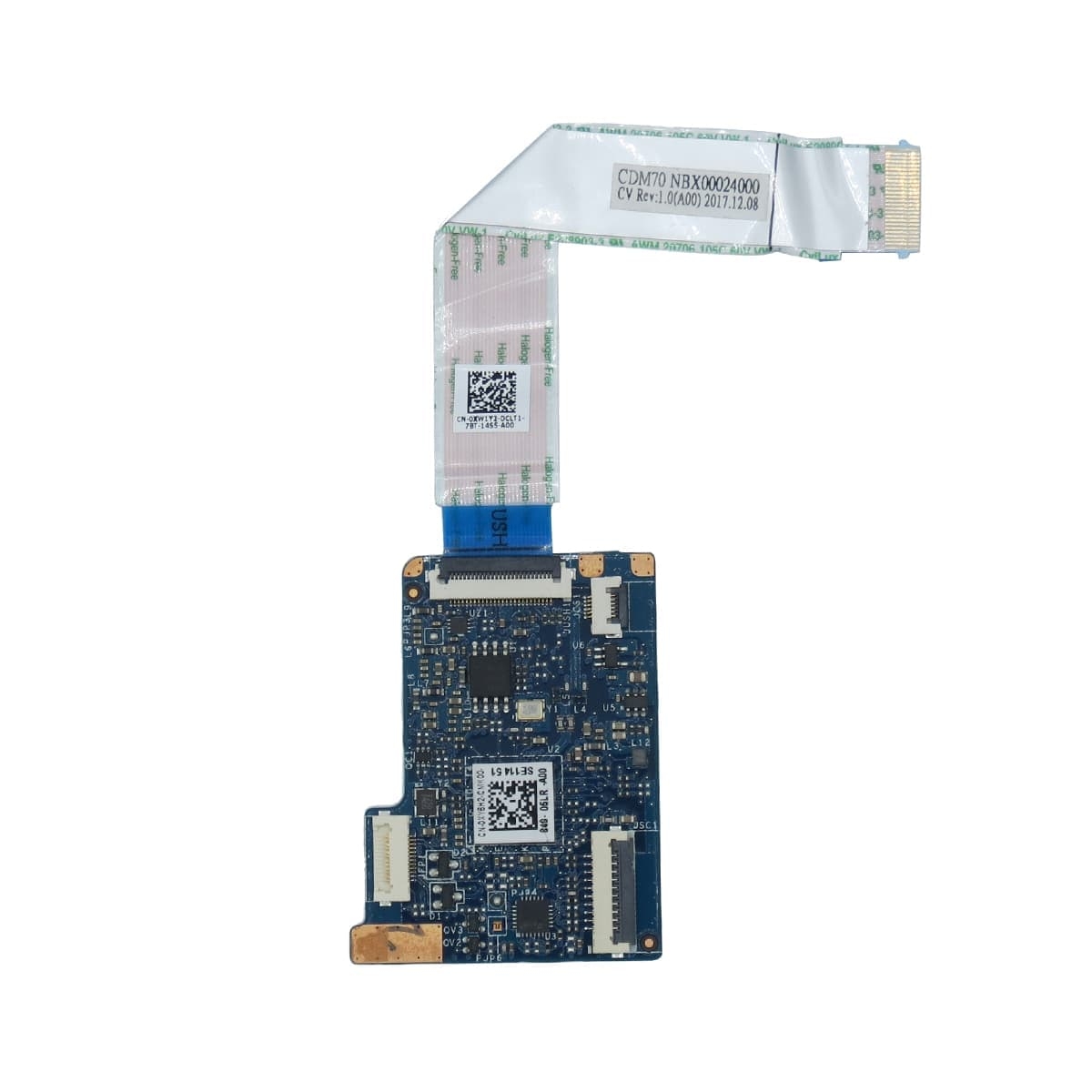

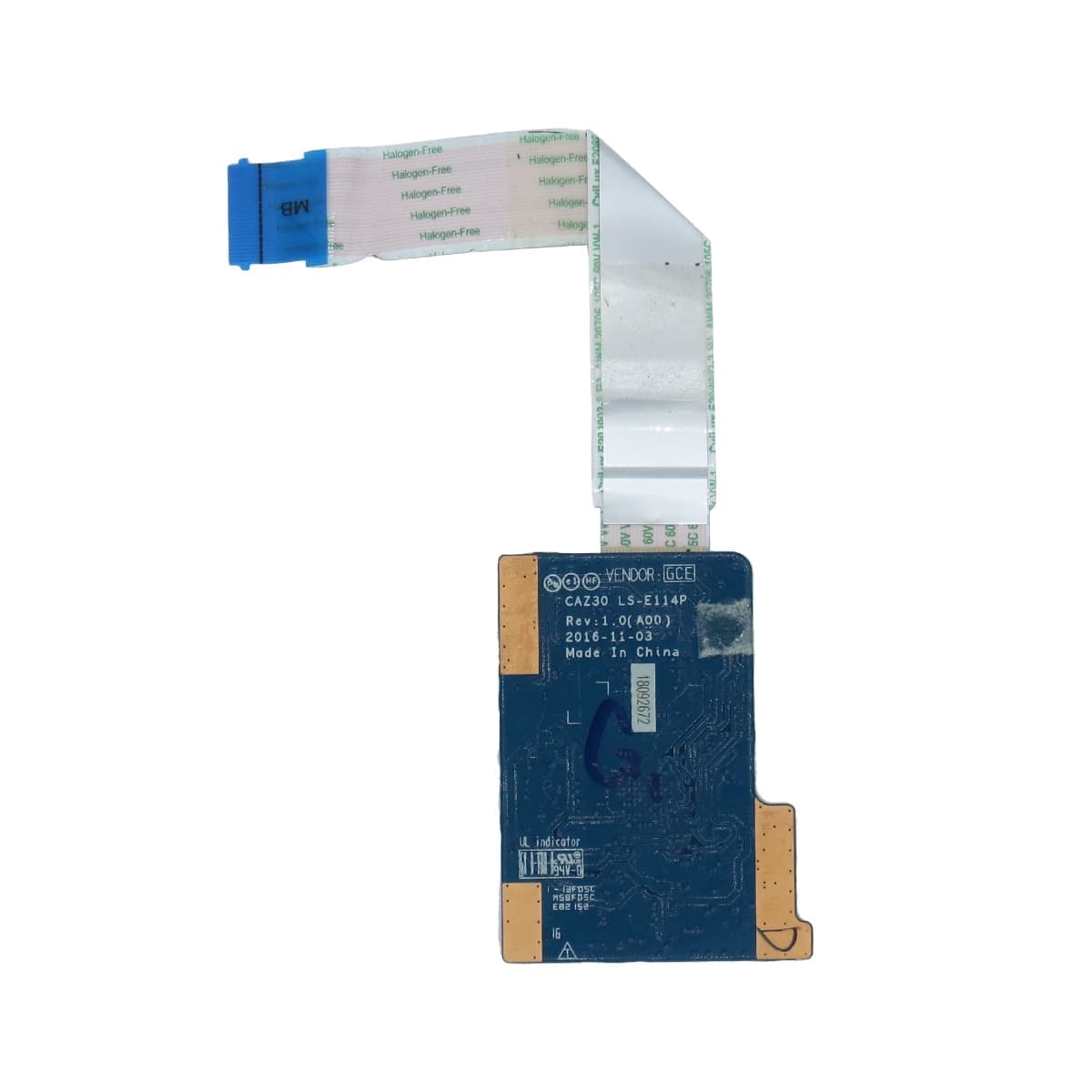

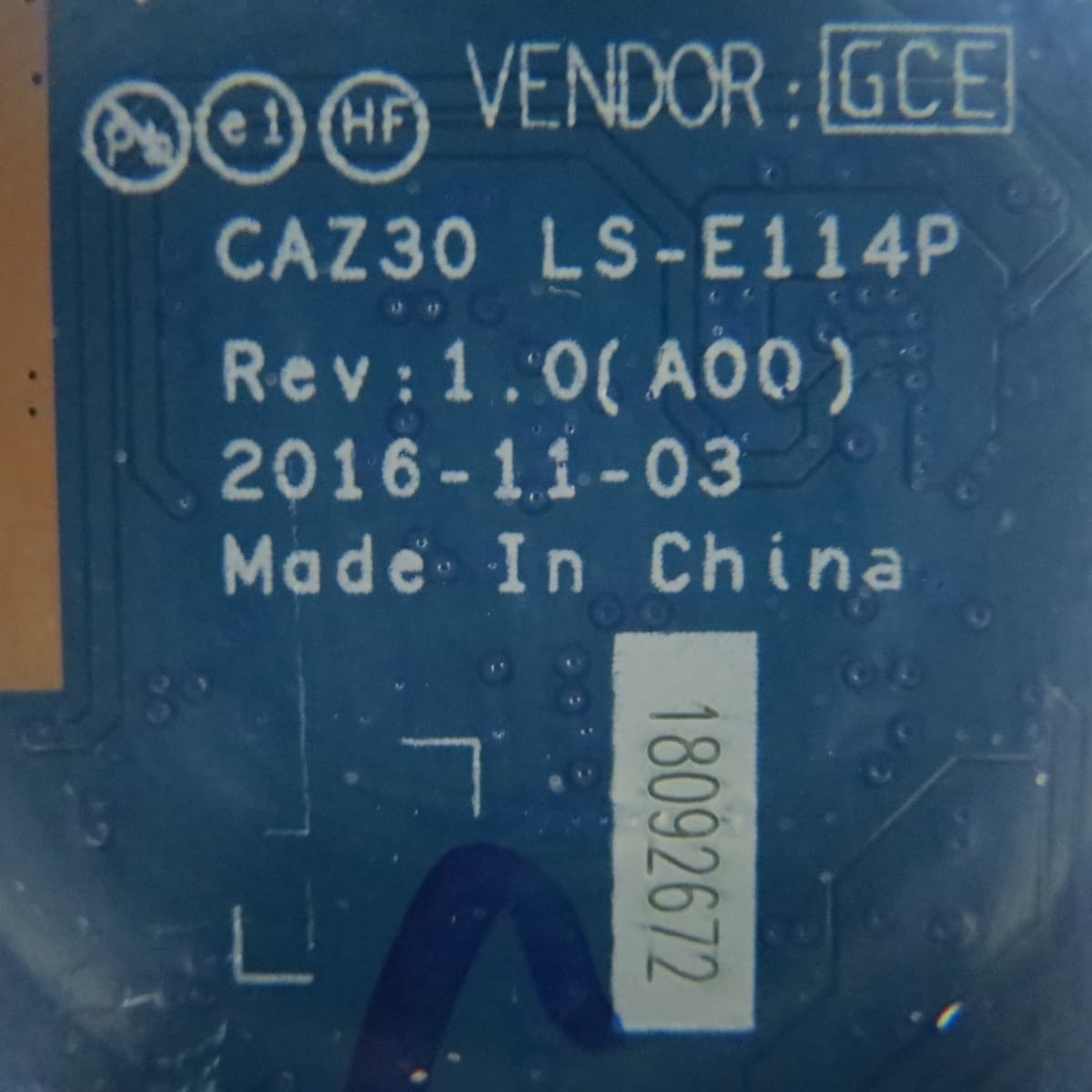

ساختار و اجزای داتر برد LS-E114P

برد LS-E114P بسته به ورژن و پیکربندی لپ‌تاپ، شامل چندین مسیر و کانکتور است که وظیفه اتصال و کنترل اجزای زیر را بر عهده دارد:

• پورت USB (اغلب USB 3.0 یا USB 2.0)

• جک هدفون و میکروفون (Audio Jack)

• سوکت کارت‌خوان SD

• کانکتور کابل فلت انتقال داده‌ها

• برخی مدل‌ها شامل سوکت شبکه (LAN)

• آی‌سی‌های مدیریت جریان و فیلترهای سیگنال

این برد معمولاً از طریق یک کابل فلت و چند پیچ ریز به مادربرد اصلی متصل می‌شود و به‌صورت SMD (مونتاژ سطحی) طراحی شده است. جنس برد اغلب از فیبرهای مقاوم در برابر حرارت ساخته شده تا در برابر نوسانات حرارتی و مکانیکی مقاوم باشد.

نقش کلیدی داتر برد در عملکرد لپ‌تاپ

یکی از نقاط قوت سری Latitude 5480 در قابلیت اطمینان بالا و کارایی مناسب برای کاربران بیزنسی و حرفه‌ای است. این عملکرد روان، تا حد زیادی مدیون طراحی ماژولار و هوشمندانه داتر بردهاست که جدا از مادربرد اصلی قرار می‌گیرند و ضمن تسهیل در تعمیر و نگهداری، باعث کاهش هزینه‌ها و افزایش پایداری دستگاه می‌شوند.

بدون وجود داتر برد، امکان استفاده از پورت‌های پرمصرف و حساس مثل USB و کارت‌خوان با اطمینان بالا وجود ندارد. داتر برد LS-E114P با تقویت سیگنال و پایش جریان، از خرابی ناگهانی پورت‌ها جلوگیری می‌کند و نقش مهمی در مدیریت مصرف انرژی و جلوگیری از آسیب به مادربرد اصلی دارد.

علائم خرابی و مشکلات رایج داتر برد LS-E114P

شایع‌ترین نشانه‌های خرابی یا اختلال در این برد عبارت‌اند از:

• عدم شناسایی پورت USB یا قطع و وصل شدن آن

• عدم تشخیص هدفون یا میکروفون توسط لپ‌تاپ

• کار نکردن کارت‌خوان یا خواندن اشتباه داده‌ها

• داغ شدن بیش از حد پورت‌های جانبی

• نمایش پیغام خطا هنگام اتصال کابل یا دستگاه جانبی

• قطع یا نویز در خروجی صدا

این مشکلات می‌توانند به دلیل فرسودگی، نوسانات برق، رطوبت، ضربه، اتصالات ناقص یا خرابی آی‌سی‌های برد رخ دهند. حتی در صورت وارد شدن فشار زیاد یا شکستن فیزیکی پورت، معمولاً داتر برد نیاز به تعویض دارد.

تفاوت داتر برد LS-E114P با سایر مدل‌ها

داتر بردهای هر مدل لپ‌تاپ بر اساس طراحی مادربرد اصلی و نیاز به تعداد و نوع پورت‌ها، کاملاً اختصاصی ساخته می‌شوند. مدل LS-E114P دقیقاً برای Dell Latitude 5480 مهندسی شده و از نظر جای پیچ، تعداد و نوع کانکتور، چینش قطعات و مسیرهای انتقال داده با سایر مدل‌ها تفاوت دارد.

مثلاً داتر برد لپ‌تاپ Latitude 5490 یا سری‌های قدیمی‌تر دارای تفاوت‌هایی در پین‌آوت کانکتورها و نوع پورت‌های پشتیبانی شده هستند و به هیچ وجه قابل جایگزینی با LS-E114P نیستند. استفاده از داتر برد نامناسب می‌تواند به مادربرد آسیب بزند یا باعث اختلال دائمی در عملکرد شود.

جدول مشخصات فنی داتر برد LS-E114P

راهنمای نصب، جداسازی و تعویض داتر برد LS-E114P

نصب یا تعویض این برد نیاز به دقت و آشنایی با ساختار داخلی لپ‌تاپ دارد. مراحل اصلی شامل:

• خاموش کردن لپ‌تاپ و جدا کردن باتری (در صورت امکان)

• باز کردن پیچ‌های کاور و دسترسی به قسمت داخلی دستگاه

• جدا کردن کابل فلت برد از مادربرد با احتیاط

• باز کردن پیچ‌های نگهدارنده داتر برد

• خارج کردن برد آسیب‌دیده و جایگزینی با نمونه جدید

• اتصال مجدد کابل فلت و بستن قاب

در پایان لپ‌تاپ را روشن و عملکرد پورت‌ها را بررسی کنید. در صورت بی‌تجربگی، بهتر است این کار را به تعمیرکار بسپارید تا از آسیب به قطعات دیگر جلوگیری شود.

نکات حرفه‌ای برای افزایش عمر و سلامت داتر برد

• از اتصال و جدا کردن مکرر فلش مموری، کابل یا دستگاه‌های جانبی با فشار زیاد خودداری کنید.

• لپ‌تاپ را دور از رطوبت و گردوغبار نگه دارید تا اتصالات برد آسیب نبیند.

• هنگام بروز هر گونه مشکل سخت‌افزاری ابتدا سلامت داتر برد را بررسی کنید.

• در صورت مشاهده علائم سوختگی، تغییر رنگ یا بوی نامطبوع، دستگاه را خاموش و به سرعت پیگیری کنید.

• از به‌روز بودن درایورهای سیستم‌عامل برای کنترل پورت‌ها اطمینان حاصل کنید.

سوالات پرتکرار کاربران درباره داتر برد LS-E114P

داتر برد LS-E114P چه تفاوتی با مادربرد اصلی دارد؟
این برد تنها یک رابط یا پل ارتباطی برای پورت‌های جانبی است و هیچ‌گونه پردازش اصلی انجام نمی‌دهد، در حالی که مادربرد مرکز فرمان و پردازش دستگاه است.

آیا می‌توان داتر برد مدل دیگری را جایگزین LS-E114P کرد؟
خیر، هر داتر برد باید دقیقاً مطابق با مدل لپ‌تاپ و مادربرد انتخاب شود.

علت اصلی خرابی این برد چیست؟
خرابی ناشی از نوسانات برق، رطوبت، ضربه فیزیکی یا فرسودگی طبیعی به مرور زمان است.

برای تست سلامت داتر برد چه باید کرد؟
می‌توانید با اتصال دستگاه‌های جانبی به هر پورت عملکرد آن را بررسی کنید و اگر چند پورت با هم دچار اختلال هستند، احتمال آسیب برد زیاد است.

آیا امکان تعمیر داتر برد وجود دارد؟
در برخی موارد ساده (مثلاً جدا شدن سوکت)، امکان تعمیر وجود دارد اما در اغلب موارد تعویض برد توصیه می‌شود.

نقش داتر برد در تجربه کاربری و نگهداری لپ‌تاپ

دسترسی پایدار به پورت‌ها، صدای باکیفیت، انتقال دیتا بدون قطعی و اطمینان از سلامت مادربرد، همگی به عملکرد صحیح داتر برد وابسته‌اند. این برد کوچک اما حیاتی، امنیت اطلاعات شما را در اتصال به دستگاه‌های جانبی تضمین می‌کند و مانع انتقال نویز یا آسیب به مدارهای حساس می‌شود. انتخاب برد اصل و نصب صحیح آن تاثیر زیادی در کیفیت و عمر لپ‌تاپ شما دارد.

جمع‌بندی و نکات پایانی

داتر برد اتصالات لپ تاپ دل Latitude 5480 مدل LS-E114P یک قطعه تخصصی و حساس در ساختار این لپ‌تاپ است که نقش کلیدی در اتصال و کنترل پورت‌های ورودی/خروجی دارد. با نگهداری صحیح، بررسی علائم خرابی و استفاده از برد اورجینال، می‌توانید از بهترین عملکرد دستگاه بهره‌مند شوید و از بروز مشکلات سخت‌افزاری پرهزینه جلوگیری کنید.
