بورد کانکتور هارد لپ تاپ asus X541S

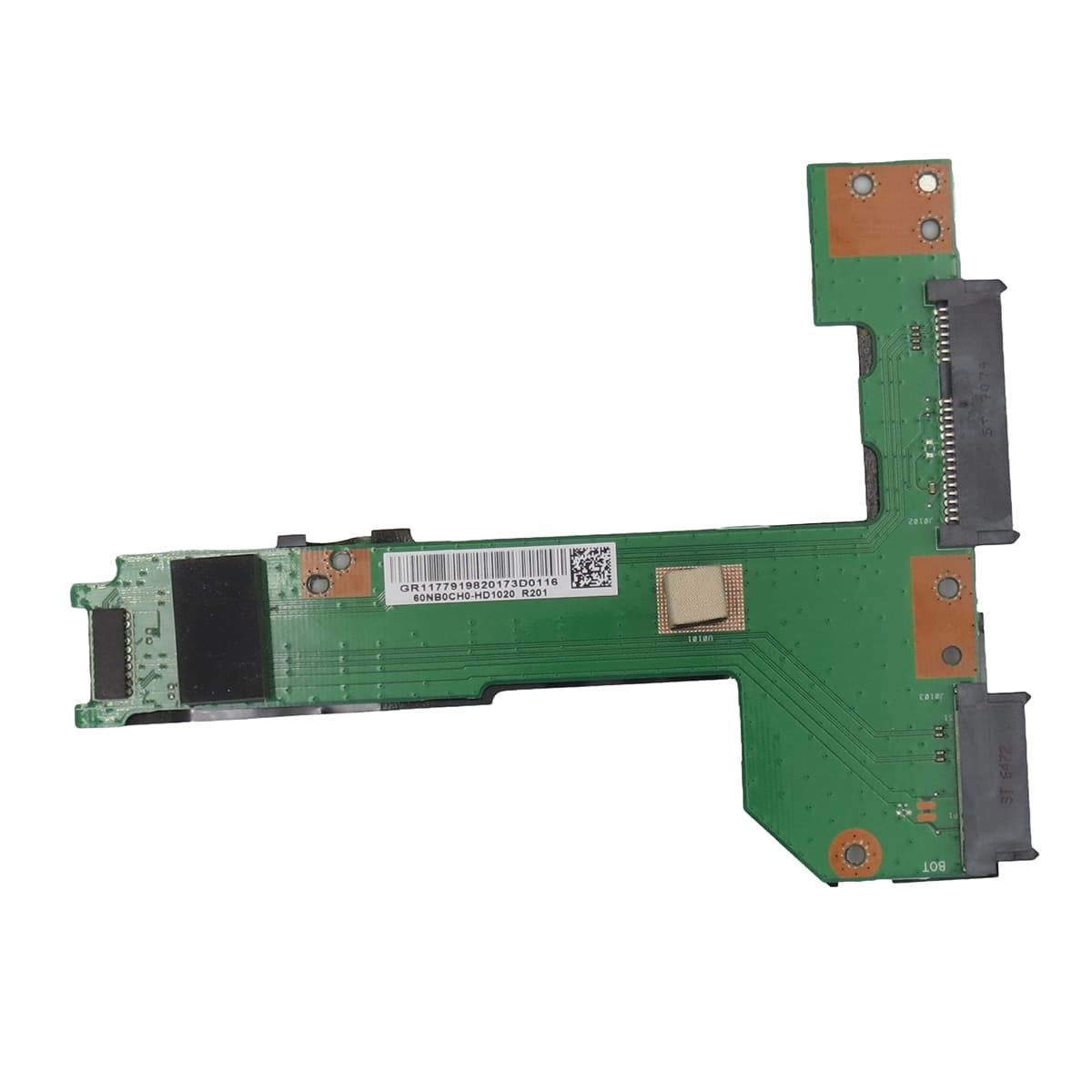

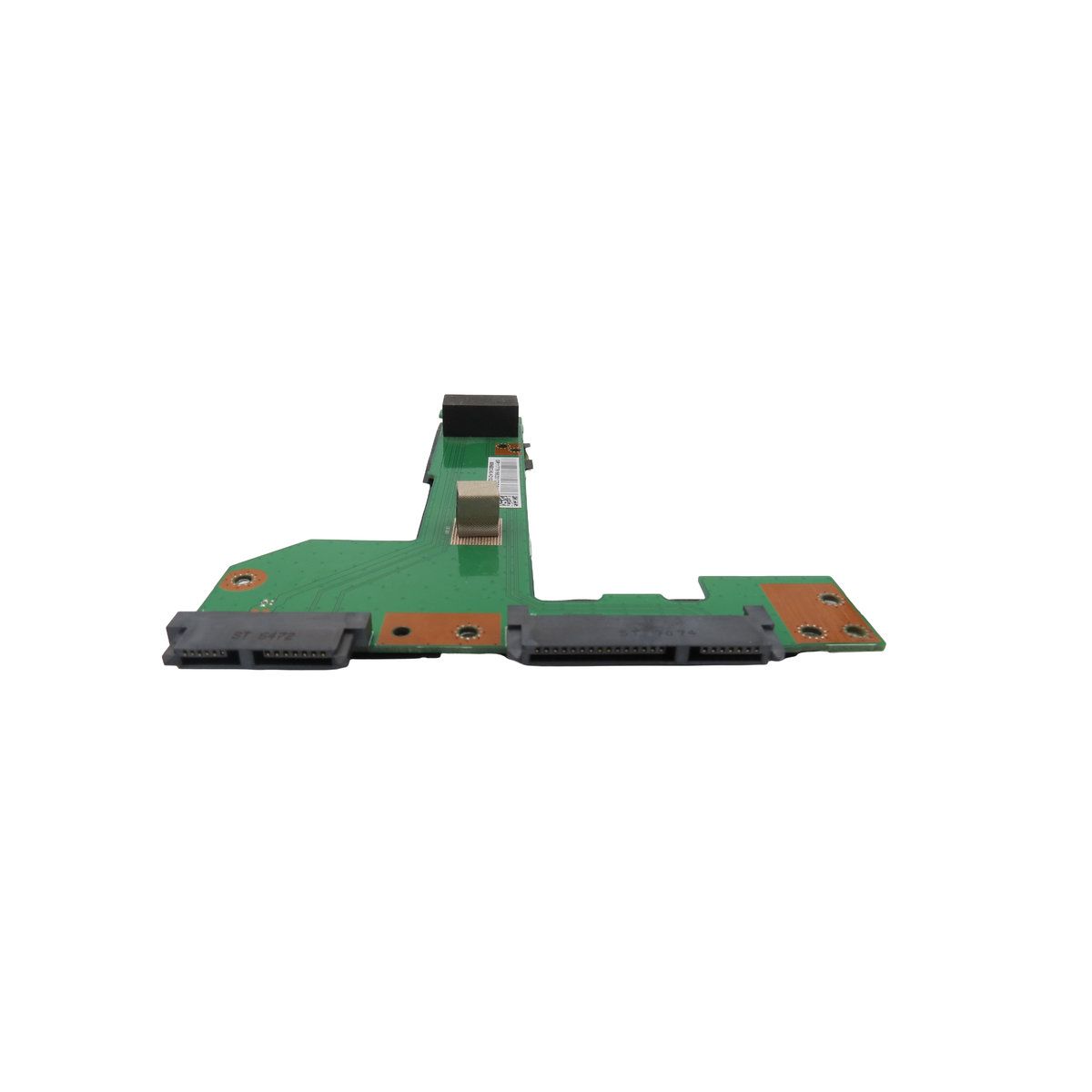

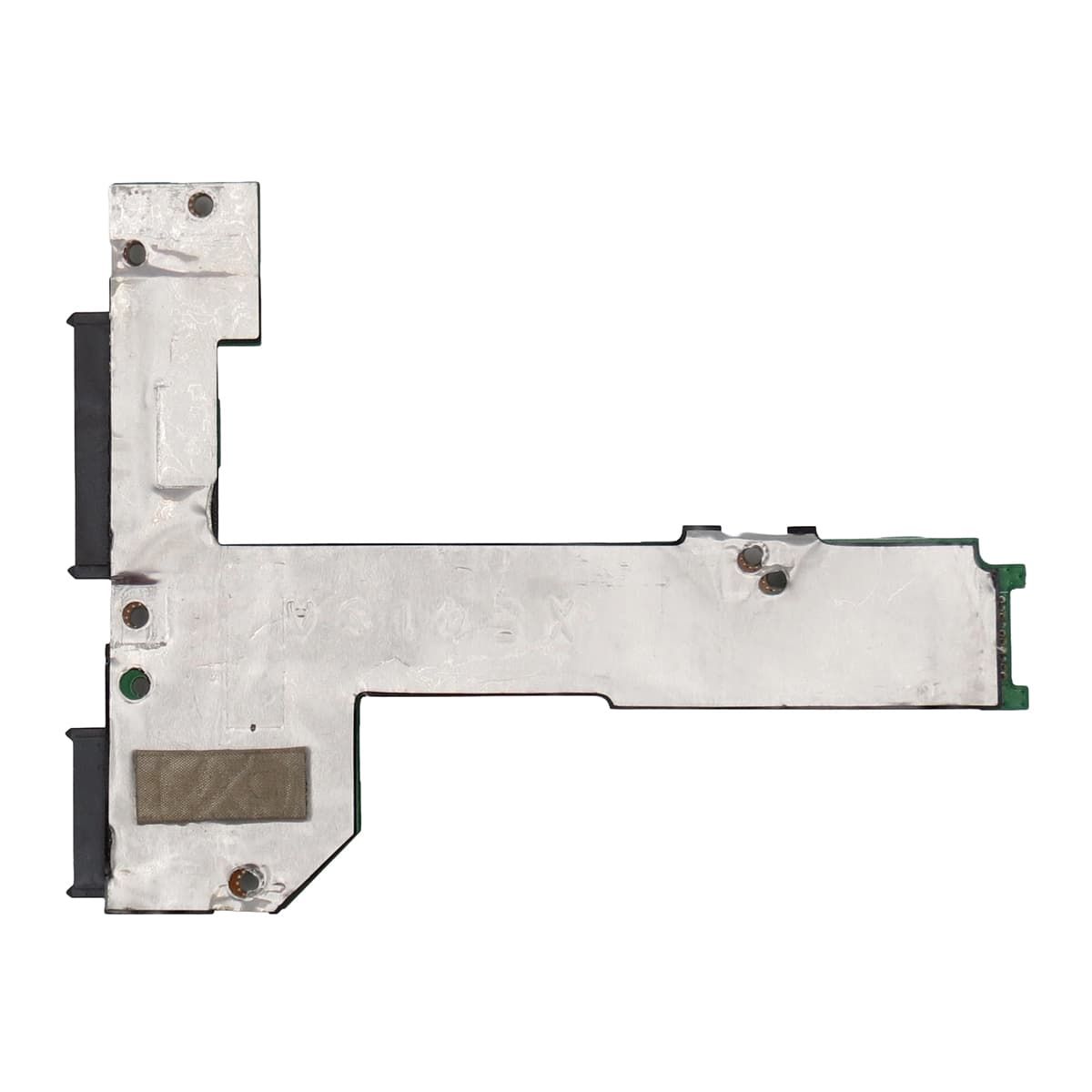

بورد کانکتور هارد لپ تاپ Asus X541S (پارت‌نامبر 60NB0CH0)

معرفی فنی و نقش قطعه

بورد کانکتور هارد در لپ‌تاپ‌های سری Asus X541 نقش واسط حیاتی بین هارد و مادربرد را ایفا می‌کند. این قطعه شامل رابط SATA، مدار تنظیم جریان، سیگنال‌های دیتا، و درگاه اتصال به مادربرد از طریق کابل فلت یا هدر مستقیم است. این برد، انتقال داده و تغذیه‌ هارد را به‌صورت استاندارد و پایدار انجام می‌دهد. در لپ‌تاپ‌های سری X541 طراحی ماژولار باعث شده که این قطعه به‌صورت مستقل قابل‌تعویض باشد و برای رفع مشکل شناسایی هارد نیازی به تعویض کامل مادربرد نباشد.

ساختار الکتریکی و مکانیکی

• شامل کانکتور SATA با استاندارد 6Gb/s

• دارای مدار محافظتی جهت جلوگیری از نوسان ولتاژ

• دارای برد PCB با ضخامت استاندارد 1.0mm برای جای‌گیری دقیق در سینی هارد

• اتصال از طریق رابط 15+7 پین برای هاردهای 2.5 اینچی

• بهره‌مندی از کانکتور رابط به مادربرد با طراحی اختصاصی سری X541

نشانه‌های خرابی در دنیای واقعی

تعمیرکاران معمولاً با مشاهده یکی از مشکلات زیر به خرابی این برد مشکوک می‌شوند:

• سیستم هارد را در BIOS شناسایی نمی‌کند

• صدای هارد شنیده می‌شود ولی سیستم بوت نمی‌شود

• خطاهای SMART Report یا Disk Failure بدون خرابی خود هارد

• عدم امکان نصب ویندوز یا نمایش خطای Install destination not found

• شل‌شدن کانکتور، لق‌زدن محل اتصال و قطع‌شدن لحظه‌ای در حین کار

در چنین شرایطی تست هارد روی لپ‌تاپ دیگر انجام می‌شود و اگر سالم باشد، مشکل از بورد کانکتور تأیید می‌شود.

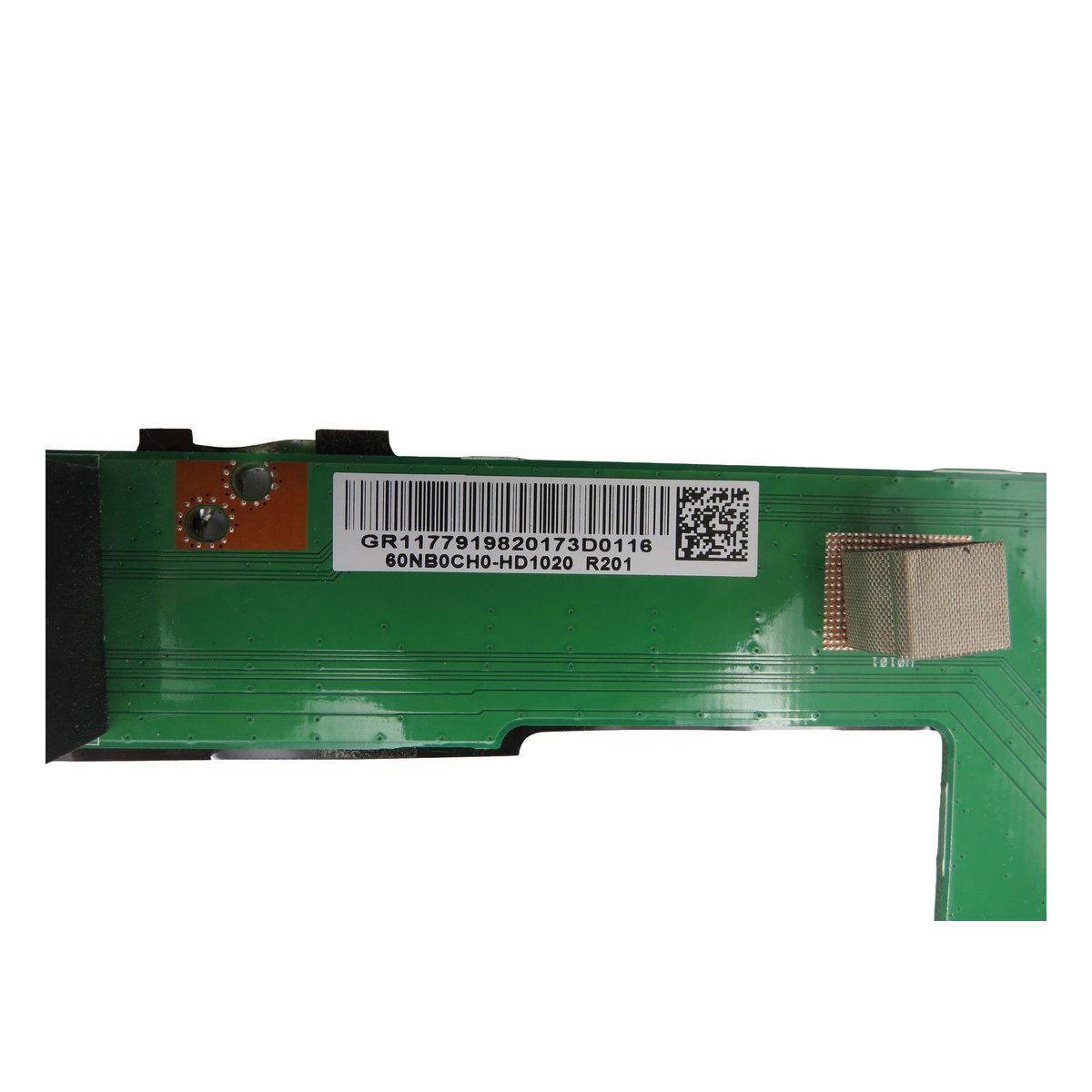

اهمیت پارت‌نامبر 60NB0CH0

تمام سری‌های Asus X541 برد کانکتور یکسان ندارند. تفاوت آن‌ها در موارد زیر است:

• محل قرارگیری پیچ‌ها

• فاصله هدر اتصال به مادربرد

• طراحی دیتا مسیری (Trace) در PCB
  وجود پارت‌نامبر 60NB0CH0 نشان‌دهنده سازگاری کامل این قطعه با بدنه، سینی هارد و کابل فلت اصلی بوت این مدل است.

فرآیند نصب توسط تعمیرکار

نصب این قطعه باید دقیق و تمیز انجام شود:

1. باز کردن قاب کف لپ‌تاپ

2. خارج‌کردن هارد موجود و سینی نگهدارنده

3. نصب برد کانکتور جدید روی محل اختصاصی

4. اتصال آن به مادربرد از طریق کابل فلت یا اتصال مستقیم

5. تست شناسایی هارد در BIOS

6. اجرای تست Disk Benchmark برای اطمینان از صحت عملکرد

اهمیت این قطعه در ارتقاء لپ‌تاپ

در صورتی که قصد ارتقاء به SSD داشته باشید، عملکرد این برد اهمیت بیشتری دارد. خرابی این برد می‌تواند باعث کاهش سرعت انتقال داده SSD شود. نصب نسخه سالم و استاندارد پارت‌نامبر 60NB0CH0 باعث می‌شود سیستم از حداکثر سرعت SATA III و پایداری جریان بهره ببرد.

کاربرد در تعمیر حرفه‌ای

این قطعه یکی از موارد رایج در تعمیرات سری Asus X541S است، زیرا در اثر ضربه، رطوبت یا حرارت ممکن است خط دیتا یا پین اتصال آن آسیب ببیند. اغلب تعمیرکاران برای جلوگیری از آسیب مادربرد، ترجیح می‌دهند این برد را تعویض کنند. استفاده از عبارت «قیمت و خرید این محصول» در جستجوهای فنی بسیار رایج است؛ تعمیرکاران به‌جای تعمیر، معمولاً با جستجوی «قیمت و خرید این محصول» پارت‌نامبر را تهیه می‌کنند و مستقیم تعویض می‌کنند.

دلایل انتخاب نسخه اصلی

• طراحی مدار هماهنگ با چیپست لپ‌تاپ

• حفاظت در برابر شوک الکتریکی

• عملکرد پایدار در انتقال مداوم اطلاعات

• مونتاژ دقیق برای اتصال بدون فشار اضافه به کانکتور

راهکارهای تشخیصی قبل از تعویض

• تست هارد روی لپ‌تاپ دیگر

• بررسی اتصال کابل فلت

• بررسی پین‌های کانکتور SATA

• تست سلامت ولتاژ تغذیه با مالتی‌متر
  در صورتی که ولتاژ خروجی بین 4.75 تا 5.1 ولت نباشد، برد کانکتور باید تعویض شود.

موارد خرابی رایج در این قطعه

خرابی سخت‌افزاری:

• قطع شدن مسیر دیتا در PCB

• سوختن آی‌سی محافظ جریان (TVS diode)

• شکستن سوکت SATA به دلیل ضربه

خرابی نرم‌افزاری:

این قطعه نرم‌افزار ندارد، اما خرابی آن باعث خطاهای نرم‌افزاری مثل Failure to mount drive می‌شود.

ارتباط با مادربرد

این بورد به‌صورت مستقل از مادربرد طراحی شده تا تعمیرپذیری دستگاه بالا باشد. این ویژگی برخلاف بسیاری از مدل‌های Asus جدیدتر است که کانکتور هارد در مادربرد یکپارچه شده.

نقش آن در بازیابی اطلاعات

در مواردی که کاربران نیازمند دسترسی به اطلاعات ذخیره‌شده در لپ‌تاپ آسیب‌دیده هستند، خرابی این برد می‌تواند مانع خواندن اطلاعات شود. قبل از جداسازی هارد، باید این برد بررسی شود.

جمع‌بندی عملکردی

بورد کانکتور هارد لپ‌تاپ Asus X541S با پارت‌نامبر 60NB0CH0، قطعه‌ای حیاتی برای عملکرد سیستم ذخیره‌سازی و اجرای پایدار سیستم است. اهمیت آن در انتقال اطلاعات، شناسایی صحیح هارد و امکان نصب سیستم‌عامل کاملاً ملموس است. برای رفع مشکل بوت، خطای شناسایی هارد یا ارتقاء لپ‌تاپ به SSD، استفاده از نسخه اختصاصی این برد ضروری است. در چنین مواقعی، جستجوی «قیمت و خرید این محصول» و تهیه دقیق همین پارت‌نامبر بهترین رویکرد است.
