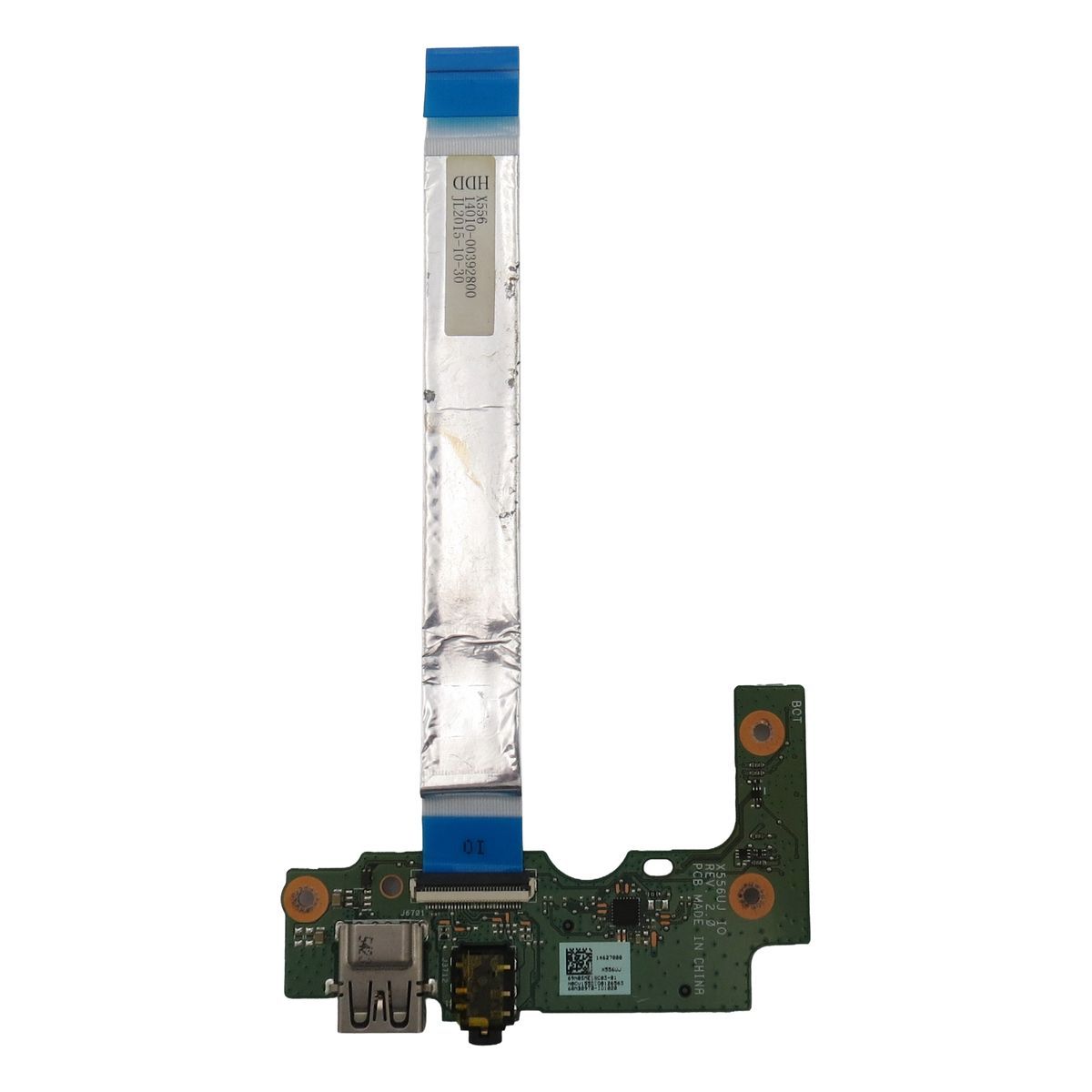

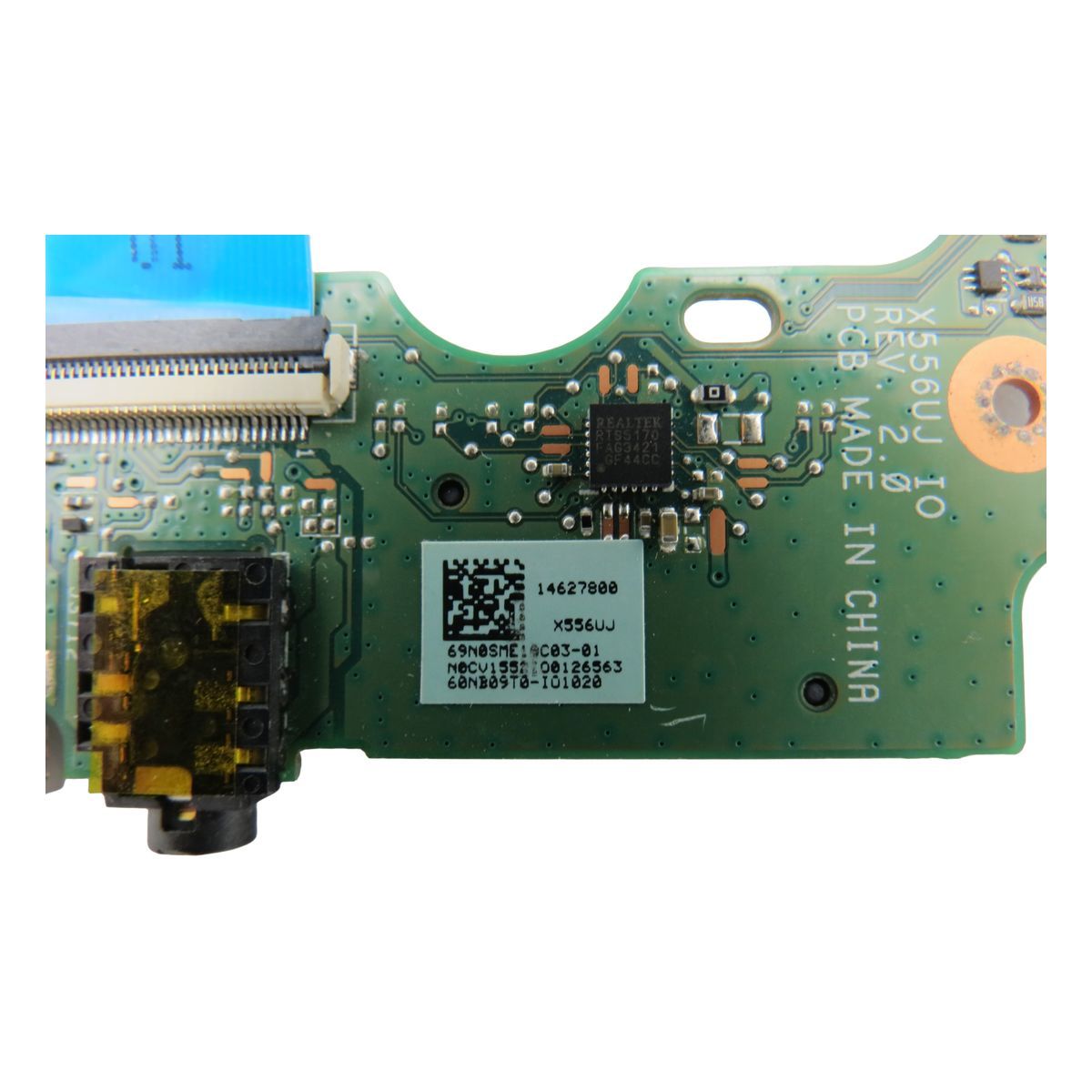

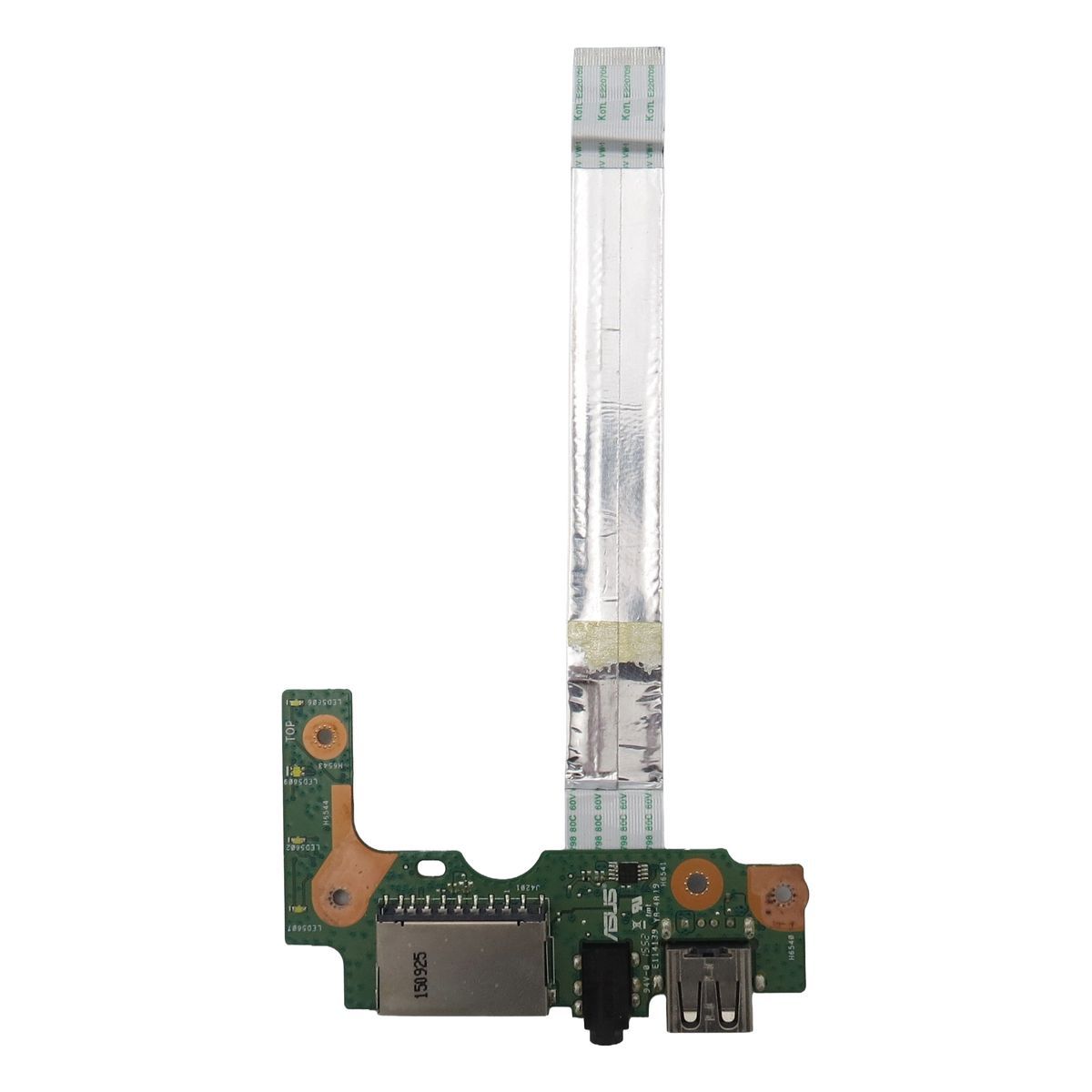

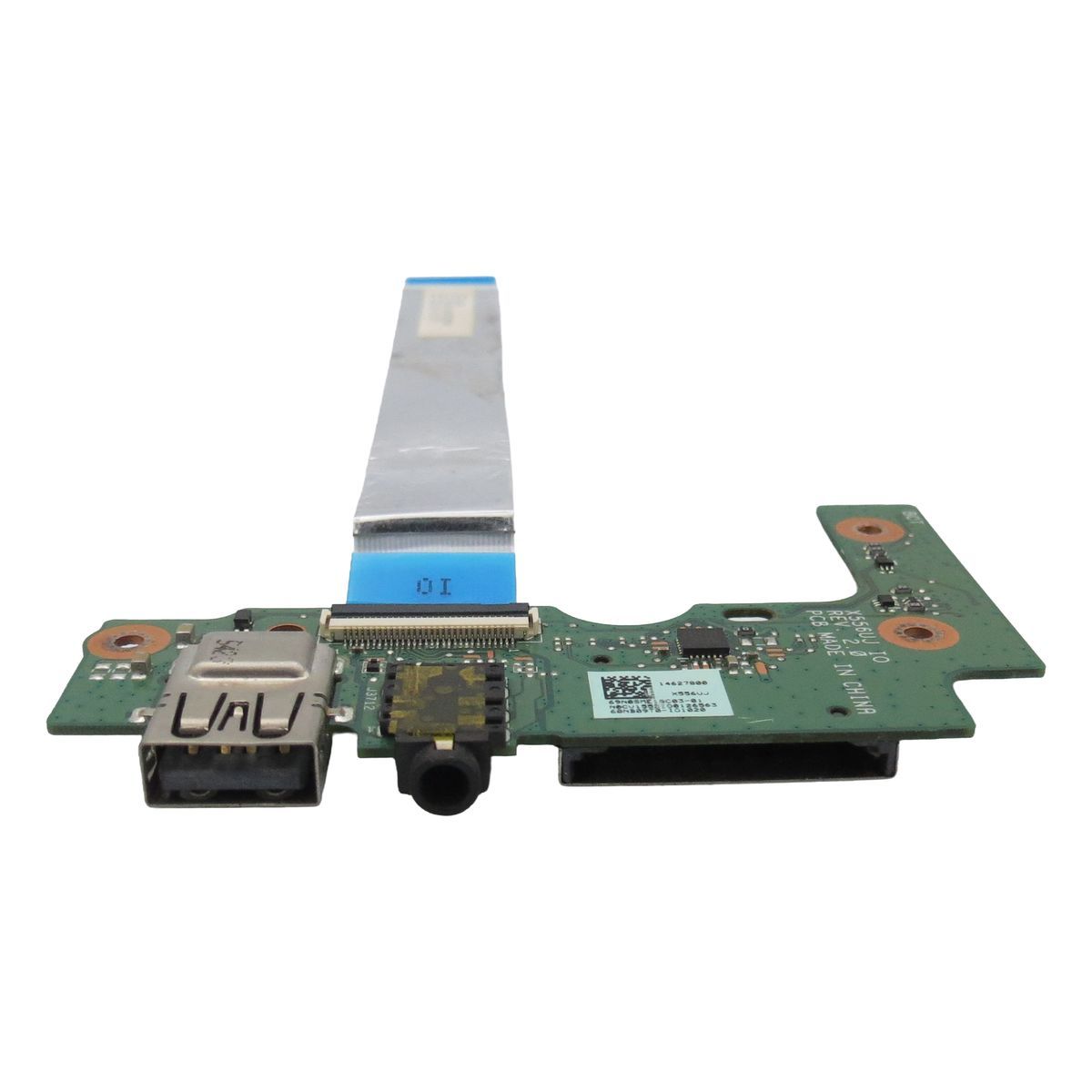

بورد USB & SOUND(به همراه فلت) لپ تاپ Asus K556U

این بورد دقیقاً چه کاری انجام می‌دهد

بورد USB و صدا یک برد فرعی است که روی بدنه نصب می‌شود و به مادربورد اصلی با فلت یا کابل داخلی وصل است. وظیفه‌اش این است که پورت‌ها و بخش صوتیِ روی بدنه را به برد اصلی منتقل کند. در لپ تاپ ASUS K556U این قطعه معمولاً وقتی دردسرساز می‌شود که پورت USB لق شده، جک صدا نویز و قطع و وصل دارد، یا با کوچک‌ترین تکان بدنه ارتباط از دست می‌رود. تعویض کامل بورد به همراه فلت معمولاً تعمیر را تمیزتر می‌کند، چون هم برد و هم مسیر اتصال نوسازی می‌شود.

علائم خرابی که معمولاً به این قطعه مربوط است

• شناخته نشدن فلش یا قطع و وصل شدن USB با تکان خوردن
• لقی یا شکستگی ظاهری در پورت USB یا جک صدا
• نویز، خش خش یا قطع شدن صدا هنگام اتصال هدفون
• کار نکردن کامل جک صدا با وجود سالم بودن تنظیمات سیستم
• عمل نکردن یک سمت خروجی یا اختلالی که با فشار روی بدنه تغییر می‌کند

راهنمای انتخاب نسخه درست

چیدمان پورت‌ها و جای پیچ‌ها

اولین معیار انتخاب درست، تطبیق کامل فرم برد با نمونه قبلی است: جای پیچ‌ها، محل قرارگیری پورت‌ها، و شکل برش بدنه. اگر فقط یکی از این موارد متفاوت باشد، برد روی شاسی درست نمی‌نشیند یا به قاب فشار می‌آورد.

نوع سوکت فلت و مسیر حرکت فلت

فلت باید از نظر پهنا، محل خروج و نوع سوکت دقیقاً مطابق نمونه قبلی باشد. مسیر فلت داخل بدنه هم مهم است؛ اگر فلت در مسیر خودش ننشیند، بعد از بستن قاب ممکن است زیر پیچ یا لبه گیر کند و دوباره قطعی بدهد.

نسخه‌های مشابه و تفاوت‌های ریز

در یک مدل لپ تاپ هم ممکن است بردهای ظاهراً مشابه با جزئیات متفاوت وجود داشته باشد. بهترین تصمیم برای خرید این است که پشت و روی برد قبلی را با نمونه جدید از نظر محل کانکتورها و اجزای اصلی تطبیق بدهی. اگر تطبیق قطعی نیست، آن مورد را نامشخص در نظر بگیر و سراغ نسخه‌ای برو که همخوانی ظاهری کامل دارد.

نصب حرفه‌ای و سریع

• برق را کامل قطع کن و در صورت امکان باتری را جدا کن.
• قاب زیر را با ابزار مناسب باز کن تا گیره‌ها آسیب نبینند.
• فلت را فقط از خود سوکت آزاد کن؛ کشیدن کابل ممنوع.
• برد را بدون فشار اضافه در جای خودش بنشان و سپس پیچ‌ها را یکنواخت سفت کن.
• قبل از بستن کامل قاب، USB و خروجی صدا را تست کن.

چک بعد از نصب و عیب‌یابی مرتبط

• اگر USB کار نمی‌کند، اول نشستن فلت و قفل سوکت را دوباره بررسی کن.
• اگر صدا از جک نمی‌آید، اتصال فلت و سلامت فیزیکی جک را چک کن و مطمئن شو برد تحت فشار قاب نیست.
• اگر مشکل با تکان خوردن برمی‌گردد، معمولاً فلت در مسیر درست ننشسته یا پیچ‌ها یکنواخت بسته نشده‌اند.

جمع‌بندی تصمیم‌ساز

اگر مشکل USB یا جک صدا سخت‌افزاری و پایدار است، تعویض بورد USB و صدا به همراه فلت یک تعمیر کم‌ریسک و نتیجه‌محور است. برای خرید قطعات لپ تاپ در این بخش، انتخاب نسخه دقیق از روی تطبیق ظاهری و نوع سوکت فلت مهم‌ترین عامل است؛ همین موضوع تعیین می‌کند تعمیر تمیز تحویل می‌دهی یا دوباره‌کاری می‌خوری.
