کابل فلت تصویر لپ تاپ ASUS X555L

950,000 تومان

وضعیت محصول: (کالای استوک) دست دوم

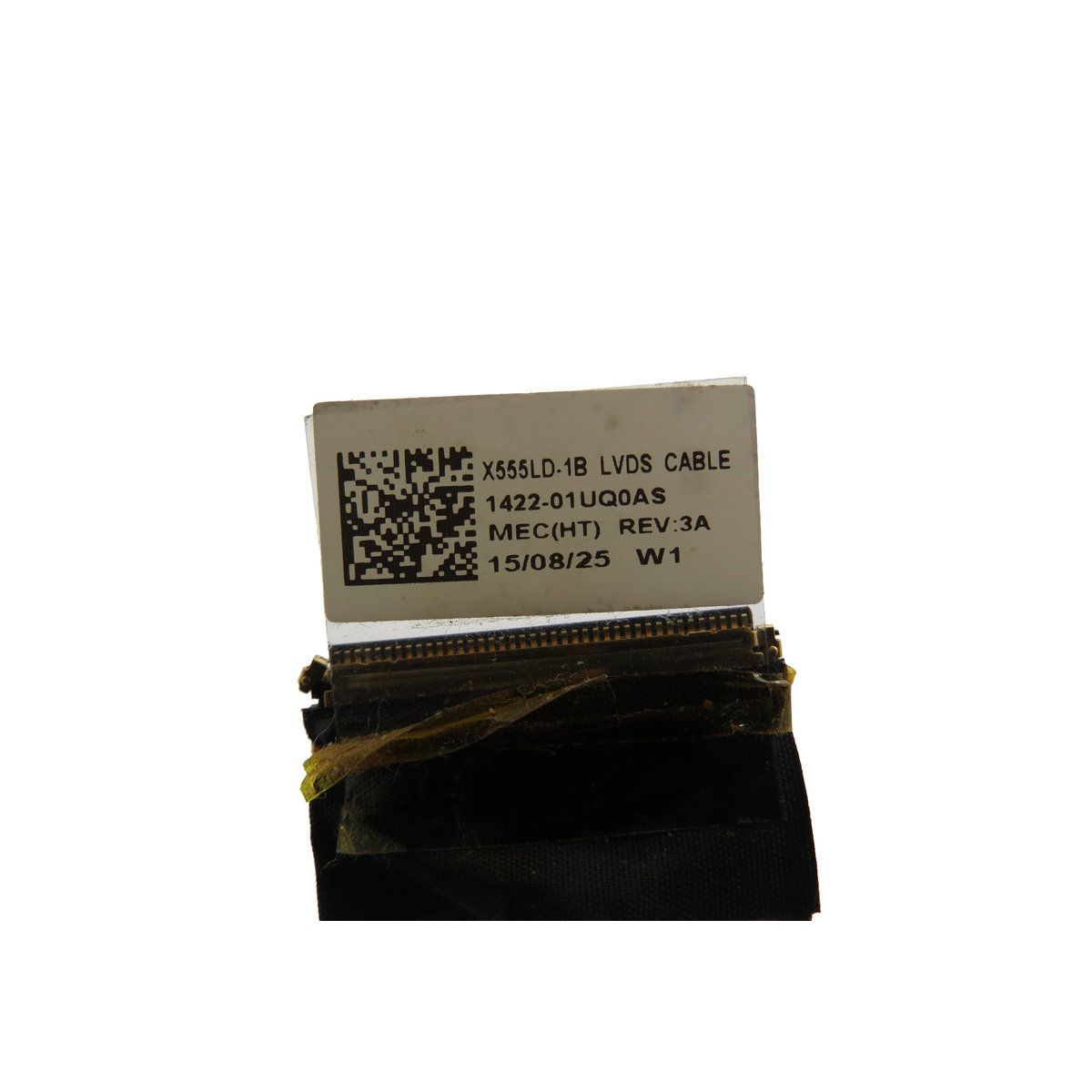

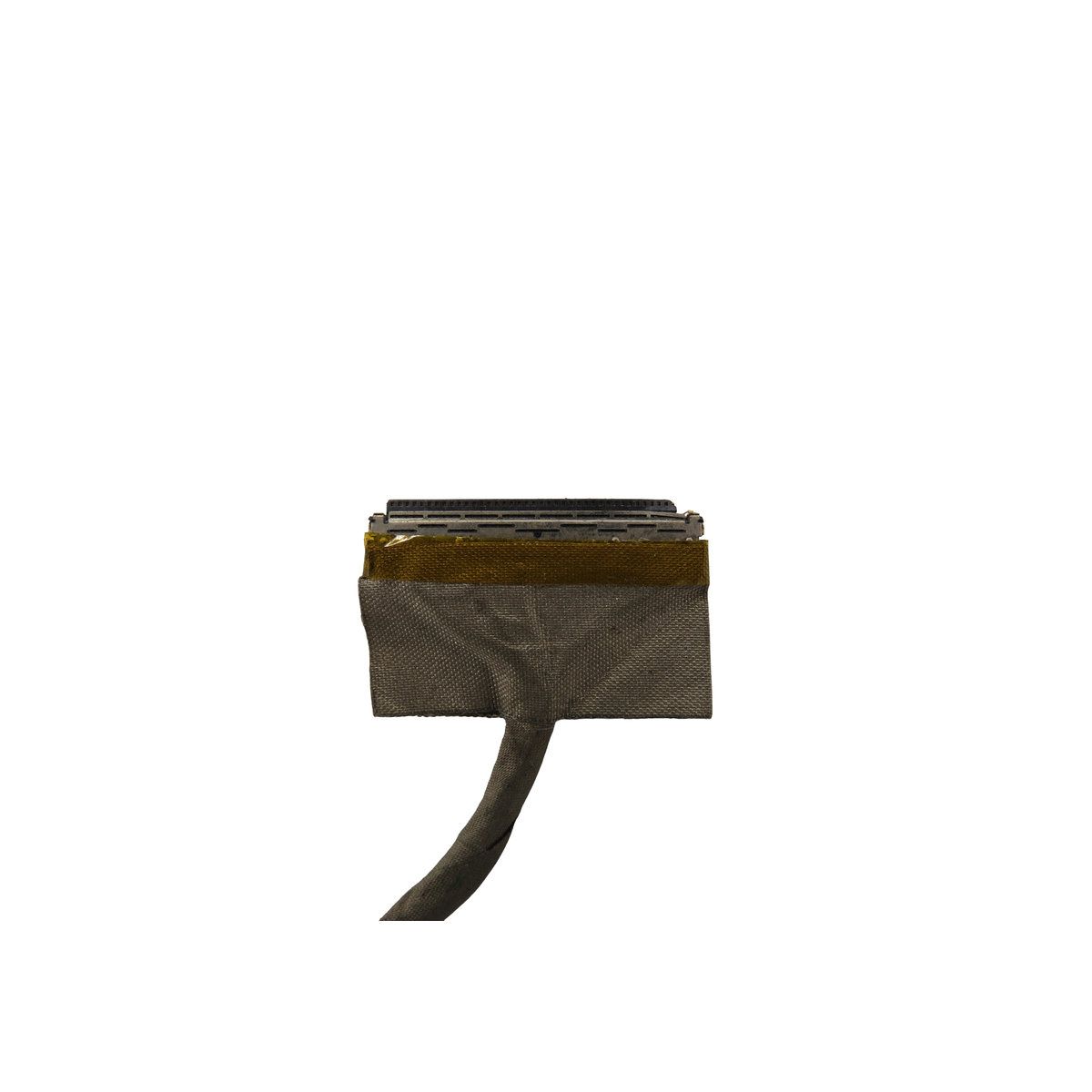

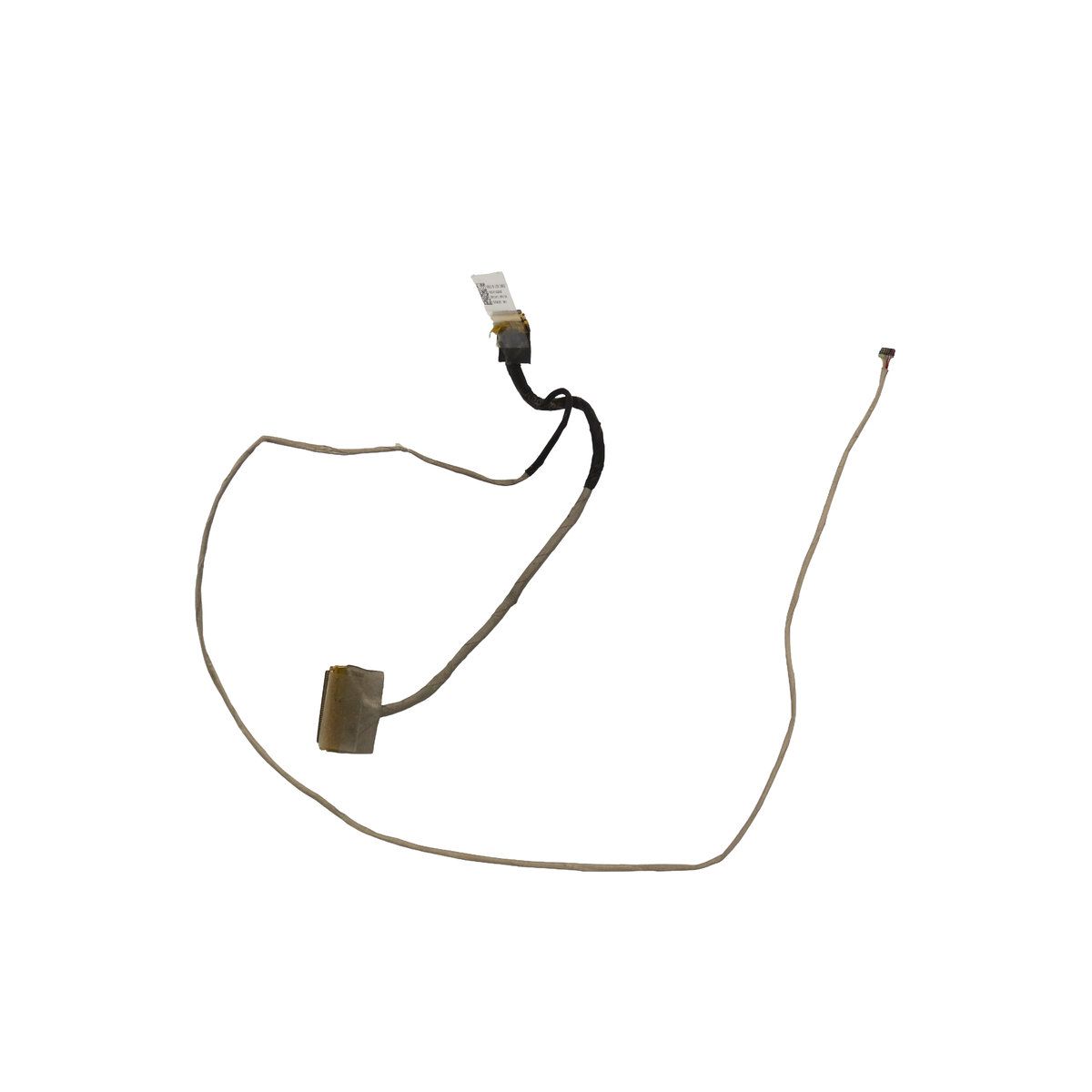

کابل فلت تصویر لپ‌تاپ ASUS X555L با شماره 1422-01UQ0AS، رابط اصلی انتقال داده تصویر از مادربرد به پنل LCD است. این کابل علاوه‌بر انتقال سیگنال ویدئو، وظیفه ارتباط با وب‌کم و گاهی میکروفن را نیز برعهده دارد. خرابی آن معمولاً با علائمی مثل قطع و وصل تصویر هنگام باز و بسته کردن درب، نمایش خطوط عمودی، تغییر رنگ، تاریکی کامل صفحه یا شناسایی‌نشدن وب‌کم همراه است. این فلت فقط برای مدل ASUS X555L و نسخه‌های نزدیک آن ساخته شده و با لپ‌تاپ‌های سری X540، X541، VIVOBOOK یا K401 سازگار نیست، حتی اگر ظاهر یا کانکتور مشابه داشته باشد.

پارت نامبر : 1422-01UQ0AS

اضافه به لیست مقایسه افزودن به نشان شده ها

توضیحات

کابل فلت تصویر لپ‌تاپ ASUS X555L

بررسی ساختار سیگنال، خرابی‌های واقعی، سازگاری دقیق و نکات مهم هنگام خرید

کابل فلت تصویر چیست و چه نقشی در ASUS X555L دارد؟

در لپ‌تاپ ASUS X555L، کابل فلت تصویر (1422-01UQ0AS) یک قطعه الکترونیکی بسیار حساس و حیاتی است که وظیفه انتقال داده ویدئویی (Video Signal) از مادربرد به پنل LCD را بر عهده دارد.
این کابل علاوه‌بر وظیفه اصلی نمایش تصویر، نقشی مهم در موارد زیر دارد:

🔹 انتقال سیگنال تصویر از GPU / مادربرد به LCD
🔹 انتقال فرمان برق پنل (Backlight Power / Inverter)
🔹 انتقال سیگنال وب‌کم و میکروفن (در نسخه‌های دارای Webcam/Mic Integrated)
🔹 تنظیم نور صفحه در حالت Adaptive Brightness
🔹 جلوگیری از نویز تصویر با محافظ EMI

ساختار تکنیکی کابل فلت ASUS X555L

ویژگی	مشخصات
پارت‌نامبر اصلی	1422-01UQ0AS
سازنده	Asus Genuine Parts
نوع انتقال	LVDS (Low Voltage Differential Signaling)
رابط به مادربرد	30-Pin Slim Connector
رابط به LCD	40-Pin کوچک نوع LED
پشتیبانی از وب‌کم	دارد (در نسخه کامل)
محافظ EMI	دارد (Shielded Foil Layer)
محل عبور	دقیقاً از مسیر لولا (LCD hinge path)

این کابل با فناوری LVDS طراحی شده و به‌صورت اختصاصی برای پنل‌های 60Hz و 1366×768 و گاهی Full HD در مدل‌های X555LN تولید شده است.

نشانه‌های تخصصی خرابی فلت تصویر ASUS X555L

1) علائم تصویری:

علامت	دلیل
خطوط عمودی یا افقی در تصویر	قطع‌شدن بخشی از سیم‌های LVDS
پرش تصویر هنگام حرکت درب	آسیب در مسیر کابل داخل لولا
سیاهی کامل صفحه ولی روشن بودن سیستم	قطع برق Backlight در کابل
تغییر رنگ تصویر به سبز یا صورتی	آسیب Shield یا سیم‌های انتقال رنگ
فلاش‌زدن تصویر	مشکل در Ground یا نویز سیگنال

2) علائم وابسته به وب‌کم:

علامت	دلیل
عدم شناسایی وب‌کم داخلی	قطع‌شدن مسیر USB در فلت
نویز شدید در تصویر	آسیب EMI Foil
قطع و وصل دوربین هنگام باز کردن درب	شکستگی داخلی فلت

چرا کابل فلت ASUS X555L را نباید با نسخه‌های دیگر جایگزین کرد؟

مدل	وضعیت سازگاری
ASUS X555L	کاملاً سازگار ✔
ASUS X555LA	سازگار ✔
ASUS X555LB	سازگار ✔
ASUS X555LN	نیمه‌سازگار (نسخه Full HD) ⚠
ASUS X540 / X541	غیرقابل استفاده ❌
ASUS VivoBook 15	ناسازگار ❌
ASUS K401UB	غیرممکن ❌

اهم دلایل ناسازگاری:
❌ اختلاف در تعداد پین (30 vs 40 pin)
❌ تفاوت در مسیر عبور از لولا
❌ عدم پشتیبانی از وب‌کم در بعضی نسخه‌ها
❌ زاویه متفاوت محل اتصال به LCD Panel
❌ تفاوت در طول کابل و محل اتصال نگهدارنده (Holder)

آسیب‌های رایج کابل فلت در مدل ASUS X555L

علت آسیب	نمونه واقعی
باز و بسته کردن زیاد درب	شکستگی داخلی 1 تا 3 سیم
تعمیر اشتباه قاب	پارگی نزدیک کانکتور LCD
استفاده از شارژر غیراصلی	نویز شدید در تصویر
جمع‌شدن گردوغبار کنار مسیر فلت	اختلال در اتصال Ground
گرمای زیاد از برد کنار CPU	خشک شدن لایه محافظ EMI

نکات مهم برای قیمت و خرید این محصول

در زمان خرید کابل فلت ASUS X555L حتماً بررسی کن:

✔ پارت‌نامبر دقیق 1422-01UQ0AS روی کابل چاپ شده باشد
✔ نسخه کامل باشد (با مسیر وب‌کم و میکروفن)
✔ سیم‌های نزدیک به کانکتور LCD سالم و بدون له‌شدگی
✔ محافظ EMI Foil تمیز و بدون پارگی باشد
✔ کانکتور مادربرد شکاف یا شکستگی نداشته باشد

جستجوهای واقعی کاربران برای خرید این قطعه:
🔍 کابل تصویر ASUS X555L
🔍 تعمیر پرش تصویر لپتاپ Asus
🔍 قیمت و خرید این محصول کابل LVDS
🔍 قطع شدن تصویر هنگام باز کردن درب
🔍 تعویض کابل تصویر X555L

جدول تصمیم برای تعمیر یا تعویض فلت تصویر

وضعیت	تعمیر؟	تعویض؟
قطع تصویر هنگام باز کردن درب	✘	✔
خطوط عمودی دائمی	✘	✔
مشکل فقط نرم‌افزاری	✔	✘
قطعی وب‌کم و تصویر همزمان	✘	✔
آسیب ظاهری در ناحیه کانکتور	✘	✔

جمع‌بندی تخصصی

کابل فلت تصویر ASUS X555L با شماره 1422-01UQ0AS یکی از حساس‌ترین قطعات سیگنالی این مدل است که هم وظیفه انتقال تصویر و هم مدیریت ارتباط وب‌کم و میکروفن را انجام می‌دهد. خرابی آن به‌طور مستقیم روی نمایشگر، وب‌کم، حسگر نور و حتی مدار برق پنل تأثیر می‌گذارد. هنگام قیمت و خرید این محصول باید نسخه کاملاً سازگار با ASUS X555L انتخاب شود، نه مدل‌های مشابه ظاهری یا عمومی.

جزئیات محصول

پارت نامبر : 1422-01UQ0AS

مرجع574

موجود1 قلم

وضعیت محصول: (کالای استوک) دست دوم
