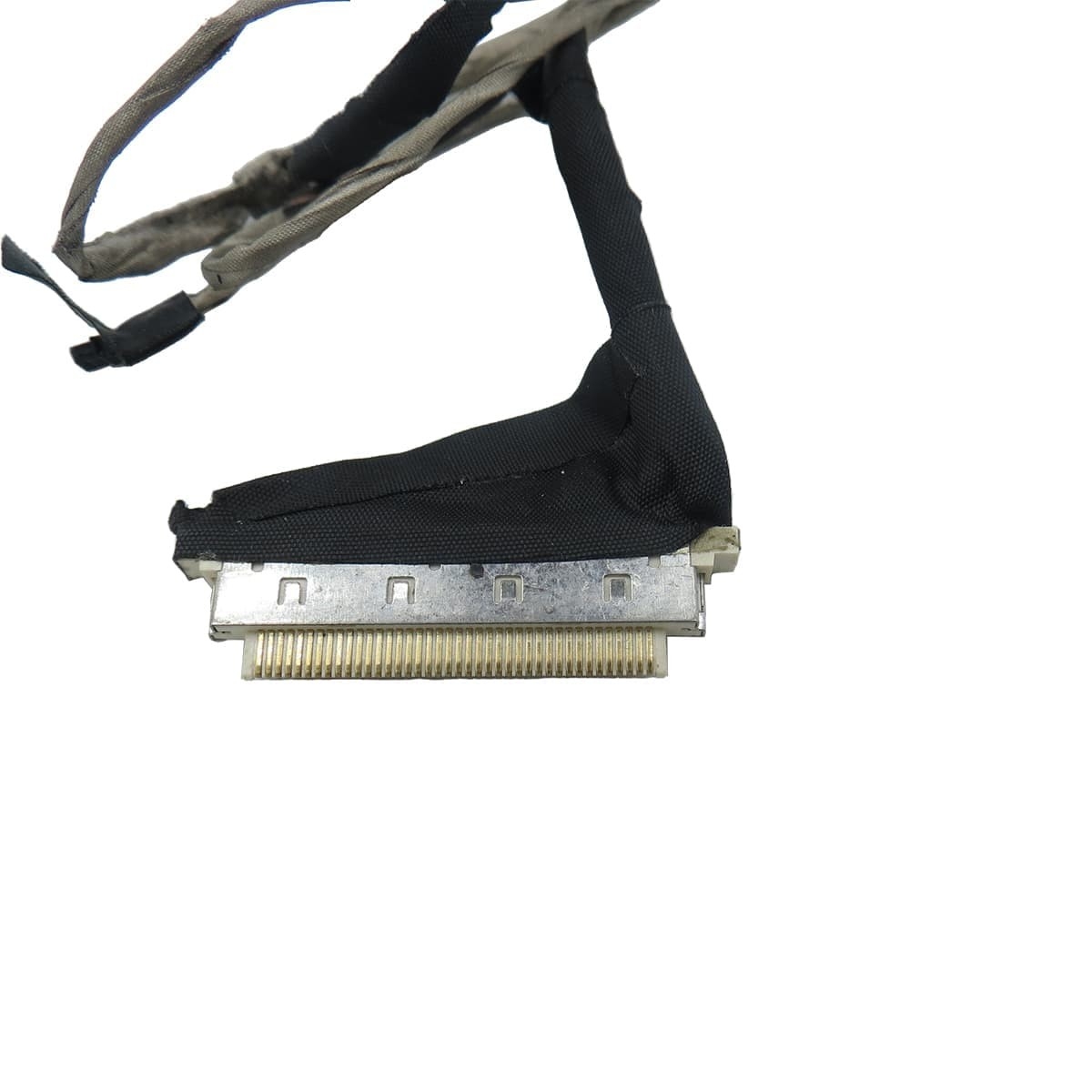

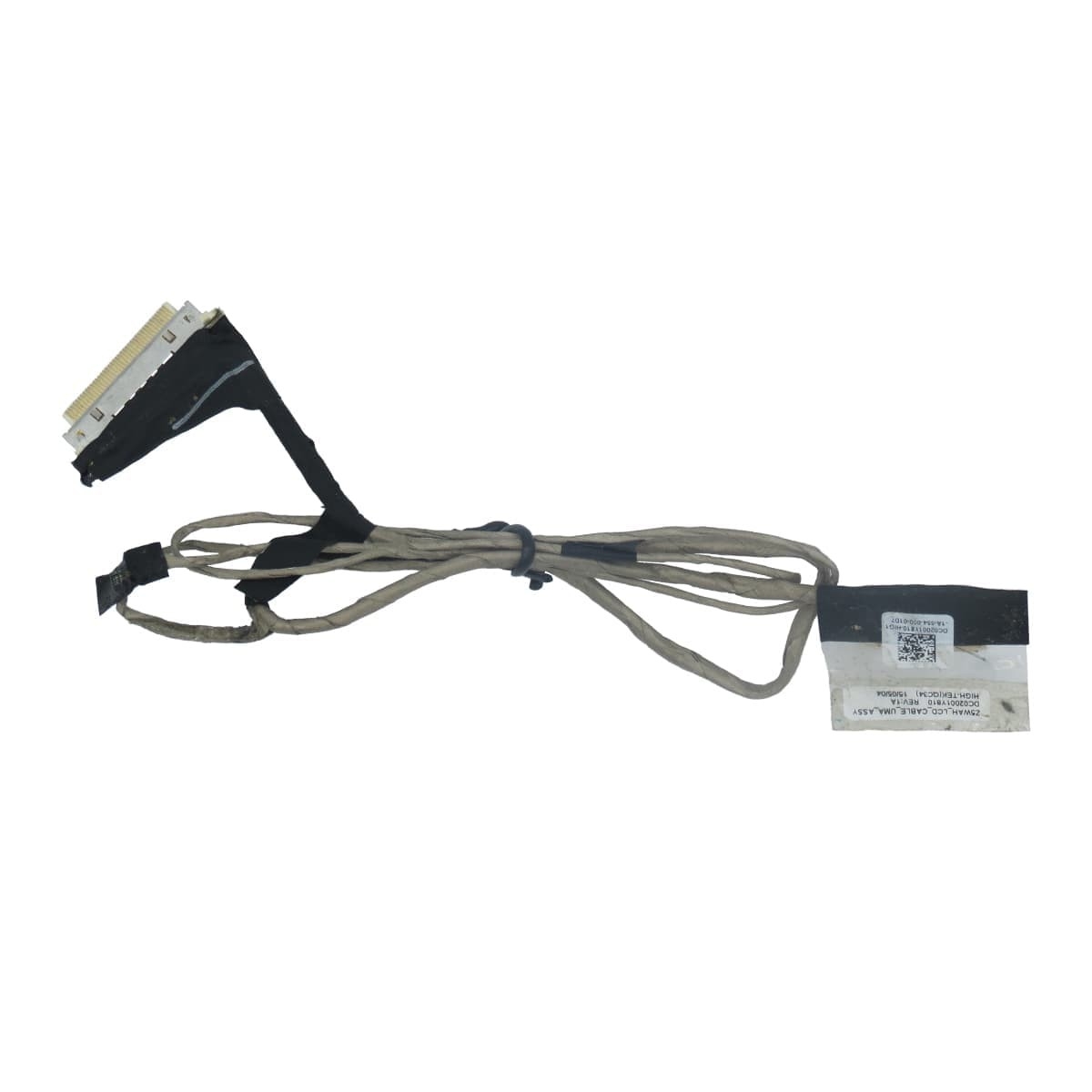

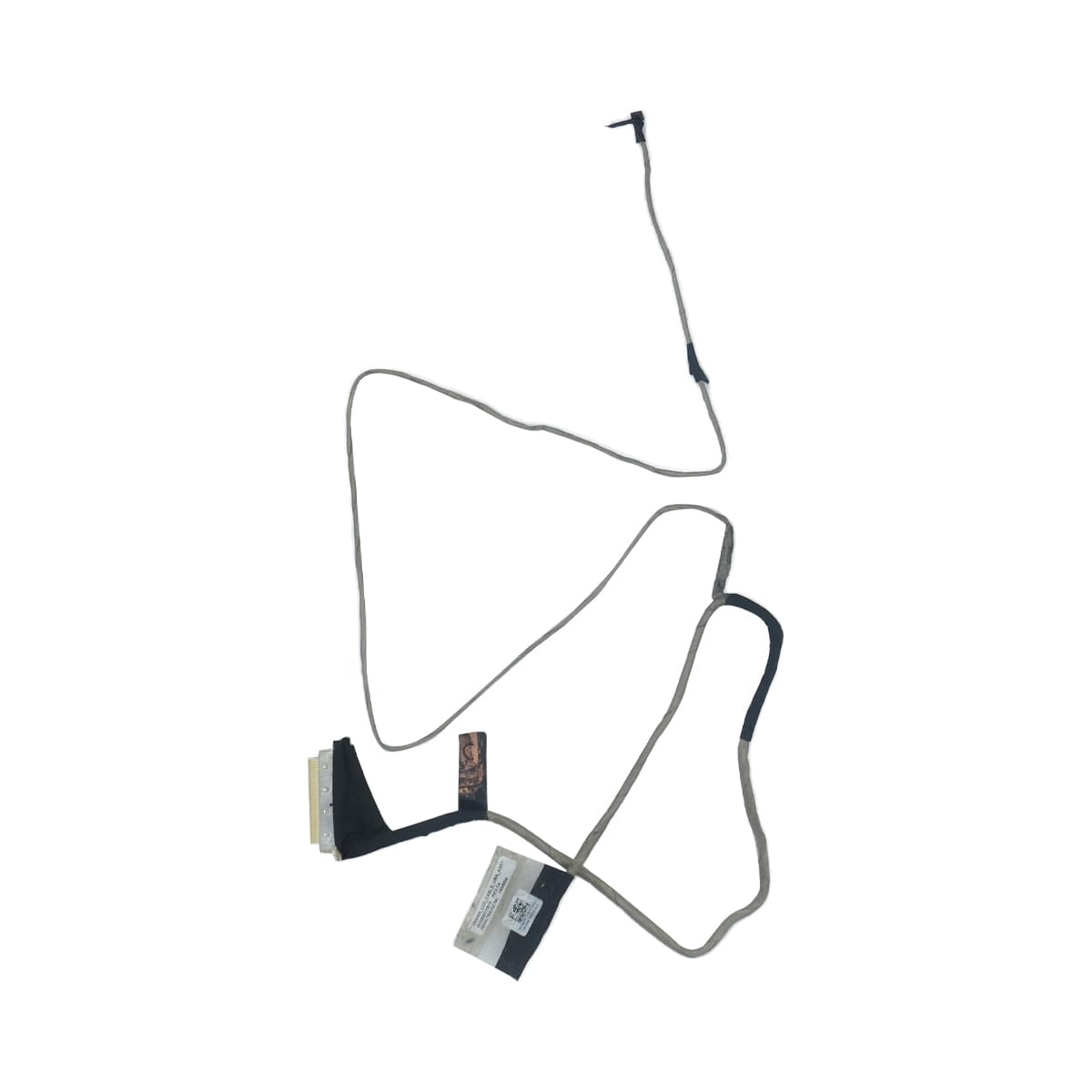

فلت تصویر لپ تاپ ایسر Aspire E5-571

فلت تصویر لپ‌تاپ چیست و چه وظیفه‌ای دارد؟

فلت تصویر لپ‌تاپ یا همان “LCD Video Cable”، یک کابل تخت، بسیار ظریف و منعطف است که برای انتقال سیگنال تصویر از مادربرد لپ‌تاپ به صفحه نمایش (LCD/LED) استفاده می‌شود. این کابل داده‌های گرافیکی و الکتریکی را با سرعت و کیفیت بالا، بین دو بخش حیاتی دستگاه (برد اصلی و نمایشگر) منتقل می‌کند و یکی از حساس‌ترین قطعات الکترونیکی لپ‌تاپ محسوب می‌شود.

نقش فلت تصویر در مدل Acer Aspire E5-571

در ایسر Aspire E5-571 که یکی از مدل‌های پرفروش، اقتصادی و پرمصرف در محیط‌های اداری و دانشجویی است، وجود یک فلت تصویر سالم و اورجینال اهمیت حیاتی دارد. این مدل معمولاً دارای نمایشگر ۱۵.۶ اینچ است و فلت تصویر آن:

• سیگنال‌های ویدیویی (تصاویر، رنگ‌ها، وضوح) را از مادربرد به نمایشگر منتقل می‌کند.

• برق مورد نیاز برخی قطعات جانبی مثل وب‌کم و میکروفون نصب‌شده روی قاب نمایشگر را نیز تأمین می‌نماید.

• ارتباط بین کلیدهای حساس مثل سوئیچ باز و بسته شدن درب (lid sensor) و مادربرد را برقرار می‌کند.

اجزای فلت تصویر لپ‌تاپ E5-571

• رشته‌های مسی نازک و تخت در چند لایه عایق پلاستیکی

• کانکتور مخصوص مادربرد (با تعداد پین متناسب با مدل لپ‌تاپ)

• کانکتور مخصوص نمایشگر LCD/LED

• بخش‌هایی برای اتصال سایر اجزای جانبی مثل وب‌کم، میکروفون یا وای‌فای (در برخی مدل‌ها)

اهمیت استفاده از فلت تصویر سالم و اورجینال

در صورت آسیب یا خرابی فلت تصویر، کل کارکرد نمایشگر مختل می‌شود و حتی ممکن است به برد گرافیک یا نمایشگر آسیب وارد شود. عملکرد دقیق، پایداری سیگنال و کیفیت تصویر در Aspire E5-571، کاملاً به سلامت این کابل وابسته است.

نشانه‌های خرابی فلت تصویر E5-571

اگر فلت تصویر لپ‌تاپ Acer Aspire E5-571 دچار مشکل شود، معمولاً این علائم را مشاهده خواهید کرد:

1. پرش، خطوط یا قطع و وصل شدن تصویر با باز و بسته کردن درب لپ‌تاپ
   اگر هنگام باز و بسته شدن نمایشگر، تصویر تار یا سیاه می‌شود یا خطوط عمودی و افقی ظاهر می‌شود، این نشانه فرسودگی یا قطعی رشته‌های فلت است.

2. تاریک شدن ناگهانی نمایشگر یا قطع نور بک‌لایت
   در صورت قطعی رشته‌های برق فلت، بک‌لایت نمایشگر قطع یا نور تصویر ضعیف می‌شود.

3. پدیدار شدن نقاط رنگی، تصویر دوتایی یا سایه‌دار
   این مشکل معمولاً ناشی از ضعف انتقال سیگنال‌های دیتا در فلت تصویر است.

4. عدم شناسایی یا عملکرد وب‌کم و میکروفون (در برخی مدل‌ها)
   اگر فلت شما کابل‌های مربوط به این اجزا را نیز در خود داشته باشد، قطع ارتباط آن‌ها هم از علائم خرابی فلت خواهد بود.

دلایل اصلی آسیب‌دیدگی فلت تصویر Aspire E5-571

• باز و بسته شدن زیاد درب لپ‌تاپ:
  فرسودگی محل عبور فلت از لولای نمایشگر، اصلی‌ترین دلیل قطعی یا آسیب داخلی فلت است.

• فشار یا ضربه مستقیم به قاب نمایشگر:
  ضربه به قاب یا انداختن لپ‌تاپ باعث آسیب جدی به کابل‌های داخلی از جمله فلت تصویر می‌شود.

• تعمیر یا تعویض غیرحرفه‌ای قطعات:
  هنگام باز کردن قاب نمایشگر یا مادربرد توسط افراد غیرمتخصص، احتمال پارگی یا خم شدن فلت بسیار بالاست.

• نفوذ گردوغبار یا رطوبت:
  گردوغبار در محل اتصال سوکت‌ها یا رطوبت در بخش لولا موجب اکسید شدن و قطعی رشته‌های فلت می‌شود.

راهنمای عیب‌یابی فلت تصویر

1. تست با باز و بسته کردن درب:
   اگر با حرکت درب، تصویر قطع و وصل یا خطوط ظاهر می‌شود، فلت یا اتصالاتش مشکل دارد.

2. بررسی ظاهری فلت و سوکت‌ها:
   با باز کردن قاب پایین یا جلوی نمایشگر، فلت را از نظر خم‌شدگی، پارگی، سوختگی یا زنگ‌زدگی بررسی کنید.

3. اتصال مجدد سوکت‌ها:
   گاهی با جدا و متصل کردن مجدد سوکت‌ها، مشکل حل می‌شود (این کار حتماً توسط تعمیرکار ماهر انجام شود).

4. تست با قطعه سالم:
   اگر به فلت تصویر سالم یا نمایشگر تستی دسترسی دارید، می‌توانید با تعویض موقت، قطعه معیوب را تشخیص دهید.

خطرات ادامه استفاده از فلت خراب

• ایجاد آسیب به نمایشگر یا مادربرد

• خاموش شدن کامل تصویر

• ریسک اتصالی و سوختن سوکت‌ها

• افزایش هزینه تعمیر در صورت تعلل

آموزش تعویض فلت تصویر لپ‌تاپ ایسر Aspire E5-571

تعویض فلت تصویر از جمله تعمیرات حساس لپ‌تاپ است که نیاز به دقت و تجربه دارد. مراحل کلی کار به شرح زیر است:

1. خاموش کردن کامل دستگاه و جدا کردن برق و باتری:
   قبل از هر اقدامی، لپ‌تاپ را کاملاً خاموش کنید و برق را جدا نمایید. اگر باتری جداشدنی است، آن را نیز خارج کنید.

2. باز کردن قاب پایین لپ‌تاپ:
   پیچ‌های کف دستگاه را باز کنید تا به مادربرد و محل اتصال فلت دسترسی پیدا کنید.

3. باز کردن قاب دور نمایشگر (Bezel):
   پیچ‌های مخفی اطراف نمایشگر را پیدا و باز کنید. با ابزار پلاستیکی، قاب دور صفحه نمایش را جدا نمایید تا به محل اتصال فلت به پنل LCD برسید.

4. شناسایی و جدا کردن سوکت‌های فلت:
   سوکت فلت تصویر را به‌آرامی از مادربرد و نمایشگر جدا کنید. دقت داشته باشید که رشته‌ها در لولا گیر نکرده و آسیب نبینند.

5. جایگزینی فلت جدید:
   فلت اورجینال مخصوص مدل Aspire E5-571 را دقیقاً طبق مسیر قبلی جای‌گذاری کنید. مطمئن شوید سوکت‌ها کاملاً در محل خود قرار گرفته و قفل شده‌اند.

6. بستن قاب‌ها و تست نهایی:
   قبل از بستن کامل دستگاه، لپ‌تاپ را روشن کنید و سلامت تصویر را بررسی نمایید. اگر همه‌چیز درست بود، قاب‌ها را سر جای خود ببندید و پیچ‌ها را ببندید.

تفاوت فلت تصویر اورجینال و غیراصل

• کیفیت سیگنال: فلت اورجینال داده‌ها را با کمترین نویز و حداکثر کیفیت منتقل می‌کند؛ اما فلت‌های غیر اصل باعث ایجاد خطوط، پرش یا افت کیفیت می‌شوند.

• دوام و طول عمر: فلت اصلی از مواد مقاوم‌تر و انعطاف‌پذیرتری ساخته شده و بارها باز و بسته شدن درب را بدون آسیب تحمل می‌کند.

• سازگاری با مادربرد و LCD: فقط قطعات اورجینال کاملاً با سوکت‌ها و پین‌های مدل E5-571 سازگار هستند و نصب آسان و بی‌دردسر دارند.

• کاهش ریسک آسیب به قطعات دیگر: فلت غیر اصل یا بی‌کیفیت ممکن است به مادربرد یا نمایشگر آسیب بزند و هزینه تعمیرات را افزایش دهد.

نکات نگهداری و افزایش عمر فلت تصویر

1. از باز و بسته کردن سریع یا ناگهانی درب نمایشگر خودداری کنید.

2. در محیط‌های مرطوب یا پرگردوغبار، مراقب نفوذ ذرات یا رطوبت به داخل دستگاه باشید.

3. هنگام سرویس یا ارتقای دستگاه، فقط به تعمیرکار حرفه‌ای مراجعه کنید.

4. در صورت مشاهده اولین نشانه‌های اختلال تصویر، دستگاه را خاموش و جهت بررسی به متخصص بسپارید.

5. هرگز به سوکت‌ها یا محل عبور فلت فشار وارد نکنید.
