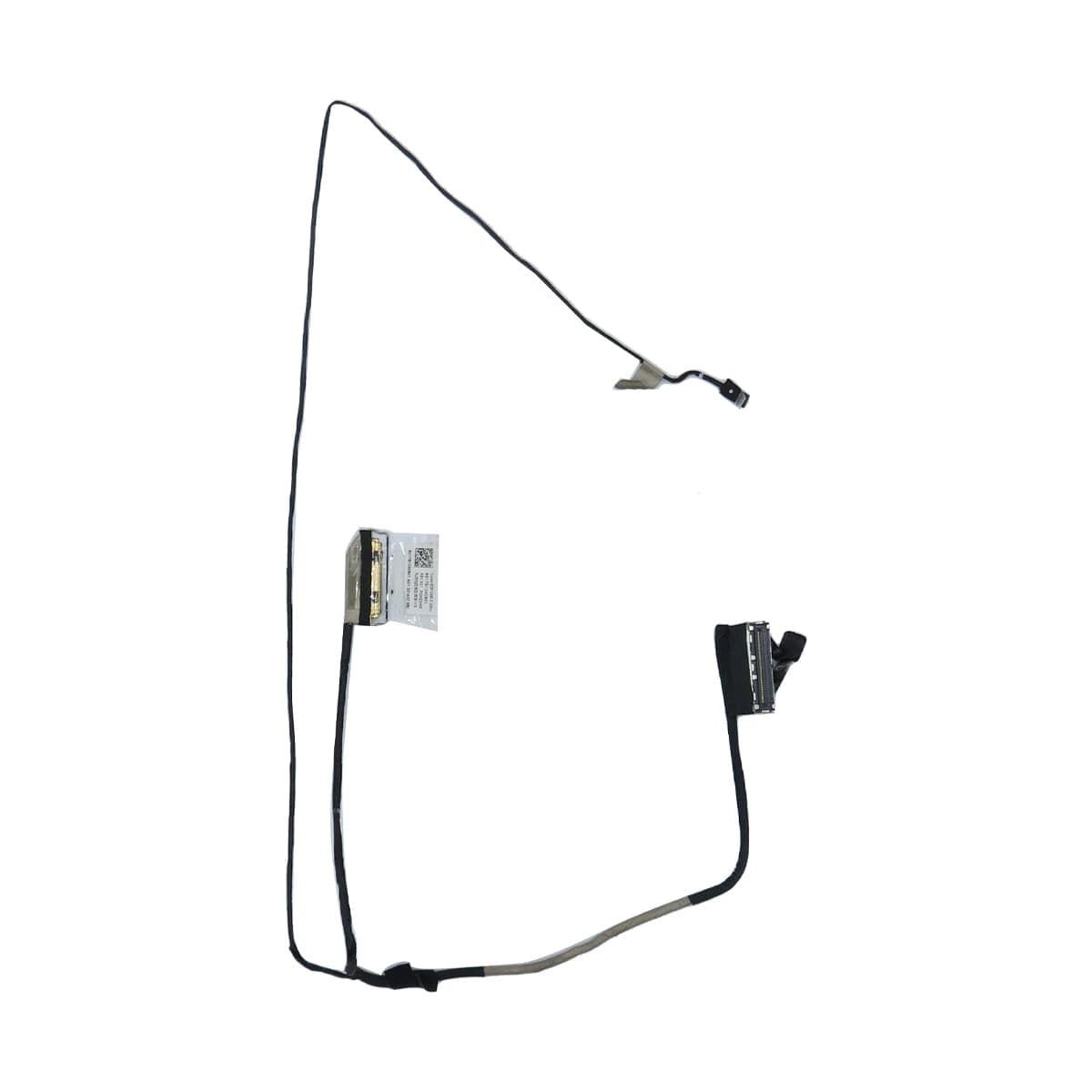

فلت تصویر لپ تاپ ایسر predator helios 300

فلت تصویر لپ‌تاپ چیست؟

فلت تصویر لپ‌تاپ که با نام‌های “کابل فلت LCD” یا “LCD Video Cable” نیز شناخته می‌شود، کابلی است با طراحی تخت و ظریف که وظیفه انتقال سیگنال‌های تصویر از مادربرد لپ‌تاپ به پنل LCD یا LED را بر عهده دارد. این قطعه یکی از اصلی‌ترین اجزای مدار تصویر در لپ‌تاپ‌هاست و بدون آن، نمایشگر هیچ تصویری دریافت نمی‌کند.

جایگاه و نقش فلت تصویر در مدل Predator Helios 300

Acer Predator Helios 300 به عنوان یک لپ‌تاپ گیمینگ قدرتمند، به صفحه نمایش با کیفیت و نرخ تازه‌سازی بالا مجهز است. برای ارائه چنین تصویری، وجود یک فلت تصویر سالم و سازگار حیاتی است. این کابل:

• اطلاعات گرافیکی و داده‌های تصویری را با سرعت و کیفیت بالا از مادربرد به نمایشگر منتقل می‌کند.

• وظیفه انتقال برق به بخش‌هایی مانند وب‌کم، میکروفون، و آنتن وای‌فای که روی قاب نمایشگر نصب شده‌اند را نیز برعهده دارد.

• ارتباط میان مادربرد و سنسور باز و بسته شدن درب (lid sensor) را برقرار می‌کند.

ساختار و اجزای فلت تصویر

فلت تصویر معمولاً از چندین رشته سیم مسی بسیار نازک تشکیل شده است که در لایه‌هایی از عایق پلاستیکی پیچیده و تخت شده‌اند تا کمترین فضا را اشغال کنند.

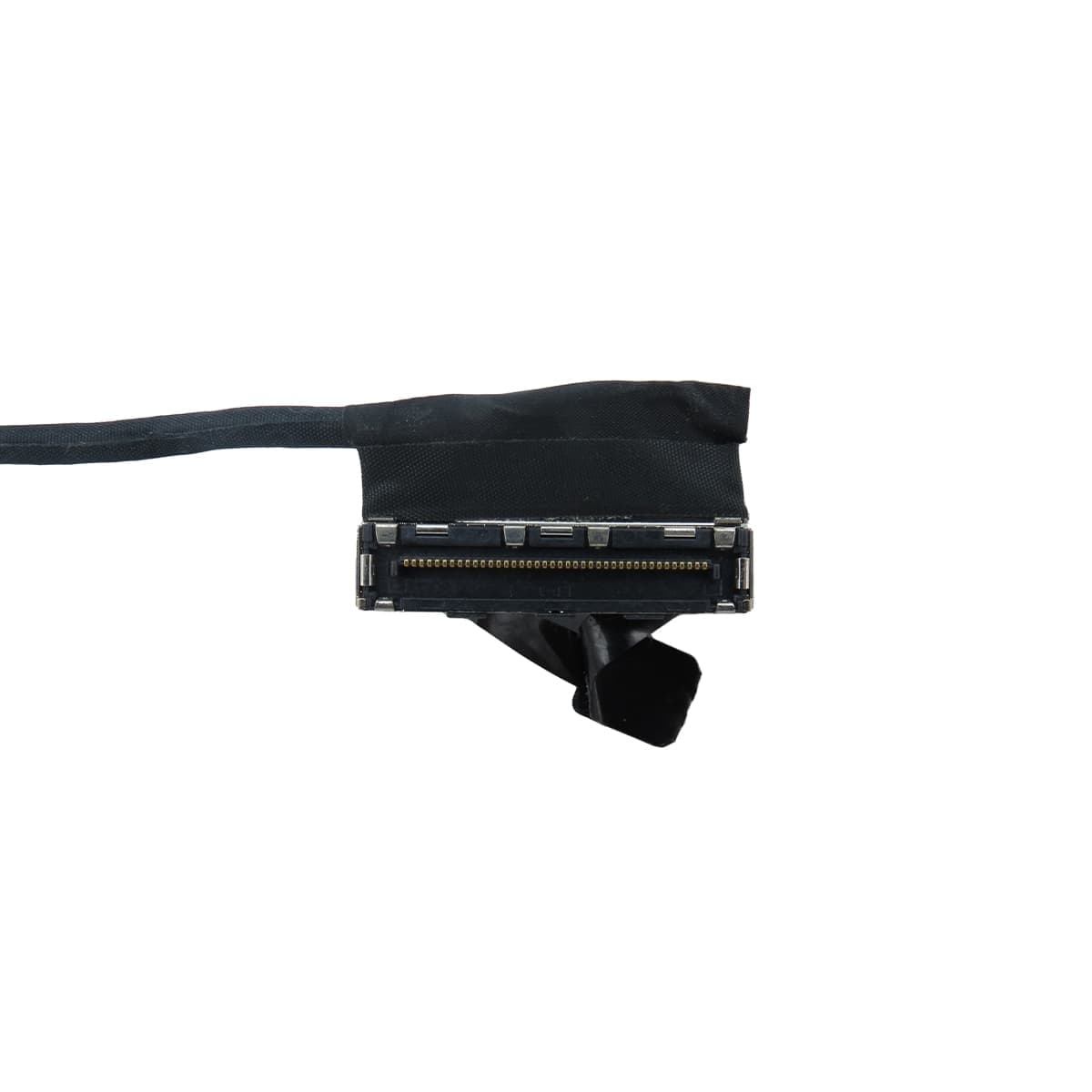

• کانکتور مخصوص مادر‌برد: برای اتصال به سوکت تصویری لپ‌تاپ

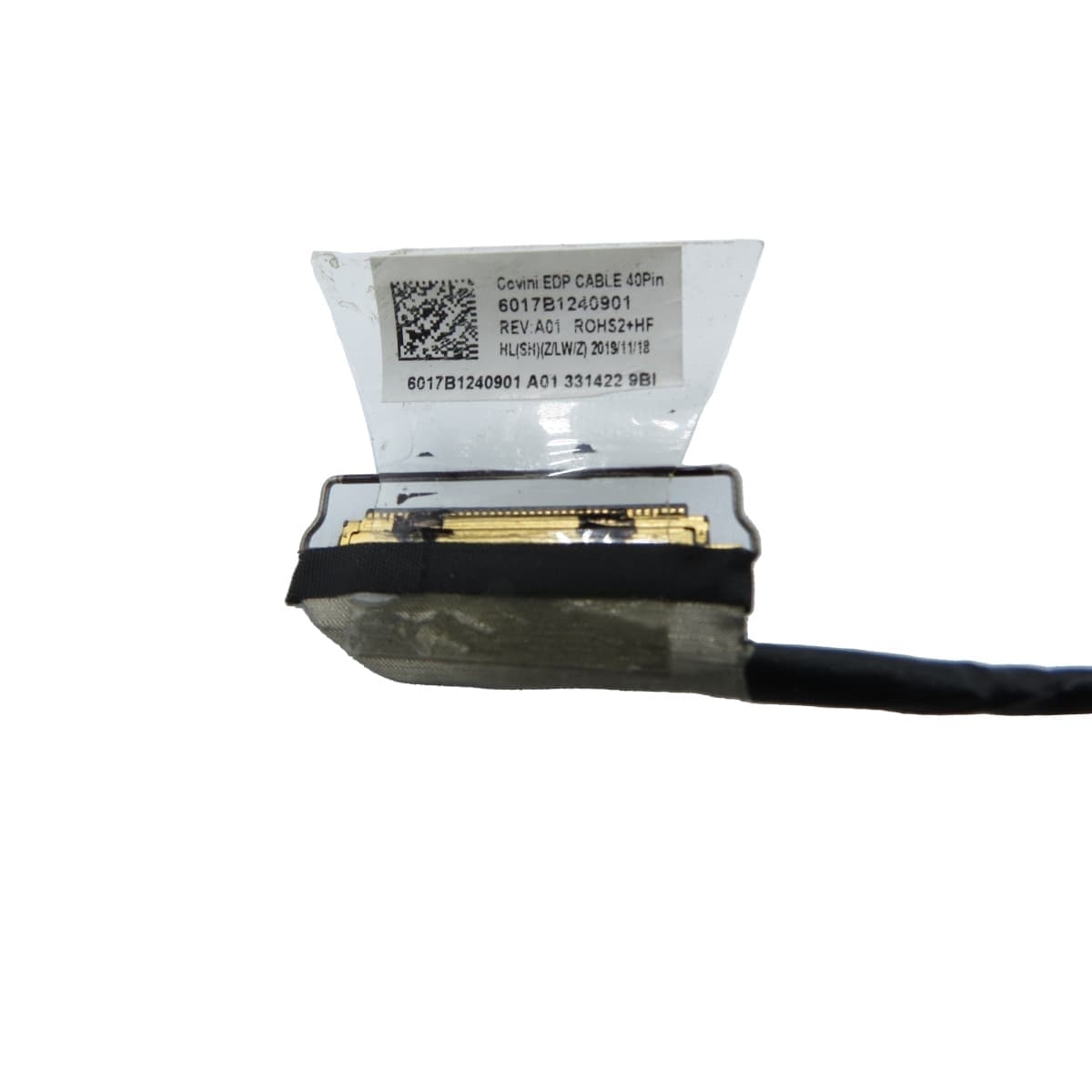

• کانکتور مخصوص نمایشگر: برای اتصال به پنل LCD یا LED

• رشته‌های داخلی برای انتقال تصویر، برق و دیتا

• بخش‌هایی برای تثبیت و جلوگیری از پارگی در محل‌های تا شدن (Hinge Area)

اهمیت فلت تصویر سالم در عملکرد لپ‌تاپ گیمینگ

در لپ‌تاپ‌هایی مانند Predator Helios 300 که برای بازی، کارهای گرافیکی سنگین یا تدوین ویدیو استفاده می‌شوند:

• کیفیت، سرعت و پایداری سیگنال تصویری اهمیت بالایی دارد.

• هرگونه خرابی، پارگی، قطعی یا افت کیفیت در فلت، می‌تواند باعث قطع شدن تصویر، پرپر زدن (فلیکر)، نمایش خطوط یا نقطه‌های اضافی، یا قطع و وصل ناگهانی نور و تصویر شود.

• در موارد جدی، لپ‌تاپ حتی ممکن است به‌طور کامل از نمایش تصویر بازبماند.

نشانه‌های خرابی فلت تصویر لپ‌تاپ

فلت تصویر لپ‌تاپ Predator Helios 300 اگر دچار مشکل شود، معمولاً این علائم را مشاهده خواهید کرد:

1. قطع و وصل شدن تصویر با حرکت دادن درب لپ‌تاپ
   اگر با باز و بسته کردن یا تکان دادن قاب نمایشگر، تصویر دچار پرش، قطع و وصل یا تغییر رنگ شود، فلت تصویر یا سوکت‌های اتصال آن مشکل دارد.

2. وجود خطوط یا نقاط رنگی روی صفحه نمایش
   خطوط عمودی یا افقی، نقاط چشمک‌زن یا لکه‌های رنگی معمولاً نشانه اتصال ناقص یا قطعی برخی رشته‌های سیم فلت است.

3. کامل نبودن تصویر یا تاریک شدن ناگهانی نمایشگر
   اگر تصویر به‌صورت کامل نمایش داده نمی‌شود یا نور پس‌زمینه قطع می‌شود، ممکن است رشته برق یا دیتا در فلت دچار آسیب شده باشد.

4. نمایش سایه یا تصویر دوتایی
   این مشکل معمولاً به خرابی ارتباط دیتا در فلت یا مشکل در سوکت‌ها برمی‌گردد.

5. عدم کارکرد وب‌کم یا میکروفون (در صورت عبور کابل از فلت تصویر)
   اگر هم‌زمان با مشکل تصویر، وب‌کم یا میکروفون هم از کار بیفتد، احتمال خرابی فلت بیشتر می‌شود.

دلایل رایج آسیب دیدگی فلت تصویر Predator Helios 300

• فرسودگی بر اثر باز و بسته شدن مکرر درب:
  این مدل به دلیل کاربری گیمینگ و پرتابل بودن، مرتب باز و بسته می‌شود. این موضوع در محل عبور فلت از لولای نمایشگر، به‌تدریج باعث پارگی یا قطعی رشته‌های داخلی می‌شود.

• نصب یا تعمیرات غیرحرفه‌ای:
  تعویض نمایشگر، لولا یا سرویس فن توسط افراد غیرمتخصص می‌تواند منجر به آسیب یا بد جا زدن فلت شود.

• ضربه یا فشار ناگهانی به قاب نمایشگر:
  فشار مستقیم به قاب یا افتادن لپ‌تاپ در زمان باز بودن می‌تواند به سوکت‌ها یا فلت آسیب بزند.

• نفوذ مایعات یا گردوغبار:
  نفوذ مایعات به لولای نمایشگر باعث زنگ‌زدگی یا قطع رشته‌های فلت می‌شود.

راهنمای عیب‌یابی فلت تصویر

1. تست تصویر با حرکت دادن درب:
   دستگاه را روشن کنید و به‌آرامی درب نمایشگر را باز و بسته کنید. اگر تصویر دچار پرش، قطع یا تغییر رنگ شد، فلت یا سوکت‌هایش آسیب دیده‌اند.

2. بررسی ظاهری فلت و سوکت‌ها:
   با باز کردن قاب پایین یا جلوی نمایشگر (در صورت داشتن تجربه)، وضعیت ظاهری فلت، خمیدگی‌ها، سوختگی یا پارگی را بررسی کنید.

3. اتصال مجدد سوکت‌ها:
   گاهی با جدا کردن و اتصال مجدد سوکت‌های فلت روی مادربرد و نمایشگر، مشکل برطرف می‌شود (این کار فقط توسط فرد ماهر انجام شود).

4. تست با نمایشگر یا فلت سالم:
   اگر به قطعه سالم دسترسی دارید، فلت را موقتاً با نمونه دیگر جایگزین کنید. اگر مشکل رفع شد، قطعه معیوب همان فلت تصویر است.

خطرات ادامه استفاده از فلت تصویر معیوب

• آسیب به برد تصویر نمایشگر (T-CON Board) یا مادربرد

• ریسک سوختن سوکت‌ها و افزایش هزینه تعمیر

• از دست رفتن کامل تصویر و اختلال در کار با لپ‌تاپ

آموزش تعویض فلت تصویر لپ‌تاپ Predator Helios 300

تعویض فلت تصویر یکی از تعمیرات تخصصی لپ‌تاپ است که اگر با دقت و مهارت انجام نشود، می‌تواند به نمایشگر یا مادربرد آسیب بزند. مراحل کلی به شرح زیر است:

1. خاموش کردن کامل لپ‌تاپ و جدا کردن شارژر و باتری:
   دستگاه را خاموش کنید و شارژر را جدا نمایید. اگر باتری داخلی جداشونده است، آن را هم جدا کنید.

2. باز کردن قاب پایین و قاب دور نمایشگر:
   با پیچ‌گوشتی مناسب، پیچ‌های قاب پایین و پیچ‌های مخفی پشت لولاها یا زیر لاستیک‌های اطراف نمایشگر را باز کنید. با احتیاط و استفاده از ابزار پلاستیکی قاب نمایشگر را جدا نمایید.

3. شناسایی مسیر فلت تصویر:
   فلت تصویر از مادربرد شروع شده و از داخل لولا عبور می‌کند و به پنل LCD یا LED متصل می‌شود. در برخی مدل‌ها، کابل‌های وب‌کم، میکروفون و وای‌فای نیز از همین فلت عبور می‌کنند.

4. جدا کردن سوکت‌ها:
   به آرامی سوکت فلت را از مادربرد و از نمایشگر جدا کنید. در مدل‌های جدید، گیره یا قفل مخصوص دارند که باید باز شود تا سوکت بدون آسیب جدا گردد.

5. نصب فلت جدید:
   فلت اورجینال و متناسب با مدل Helios 300 را دقیقا در مسیر قبلی جای‌گذاری و سوکت‌ها را با دقت متصل کنید. دقت کنید رشته‌ها در لولا گیر نکنند و خم اضافی نداشته باشند.

6. بستن قاب‌ها و تست نهایی:
   قبل از بستن کامل قاب‌ها، دستگاه را روشن کنید و سلامت تصویر را بررسی کنید. اگر همه‌چیز درست بود، قاب‌ها را سر جای خود محکم ببندید.

تفاوت فلت تصویر اورجینال و متفرقه

• کیفیت سیگنال و تصویر: فلت اورجینال داده‌ها را بدون نویز و با کیفیت کامل منتقل می‌کند، اما قطعات متفرقه ممکن است باعث فلیکر یا افت کیفیت شوند.

• دوام و انعطاف‌پذیری: کابل اصلی از مواد مقاوم‌تر و منعطف‌تری ساخته شده و بارها باز و بسته شدن را تحمل می‌کند.

• سازگاری کامل با سایر قطعات: فلت‌های اصلی مطابق با استاندارد پین‌ها و سوکت‌های مادربرد و LCD طراحی شده‌اند.

• پایداری در کارکرد طولانی: فلت غیراورجینال زودتر فرسوده یا پاره می‌شود و دوباره نیاز به تعویض پیدا می‌کند.

نکات مهم برای افزایش عمر فلت تصویر

1. از باز و بسته کردن سریع یا ضربه به درب لپ‌تاپ خودداری کنید.

2. در محیط‌های پرگردوغبار یا مرطوب، دستگاه را تمیز نگه دارید تا گردوغبار یا رطوبت به لولاها و فلت نفوذ نکند.

3. در صورت سرویس یا تعمیر دستگاه، حتماً تعمیرکار ماهر انتخاب کنید.

4. در صورت مشاهده اولین نشانه‌های اختلال تصویر، بلافاصله دستگاه را برای بررسی و تعمیر ببرید تا از آسیب بیشتر جلوگیری شود.
