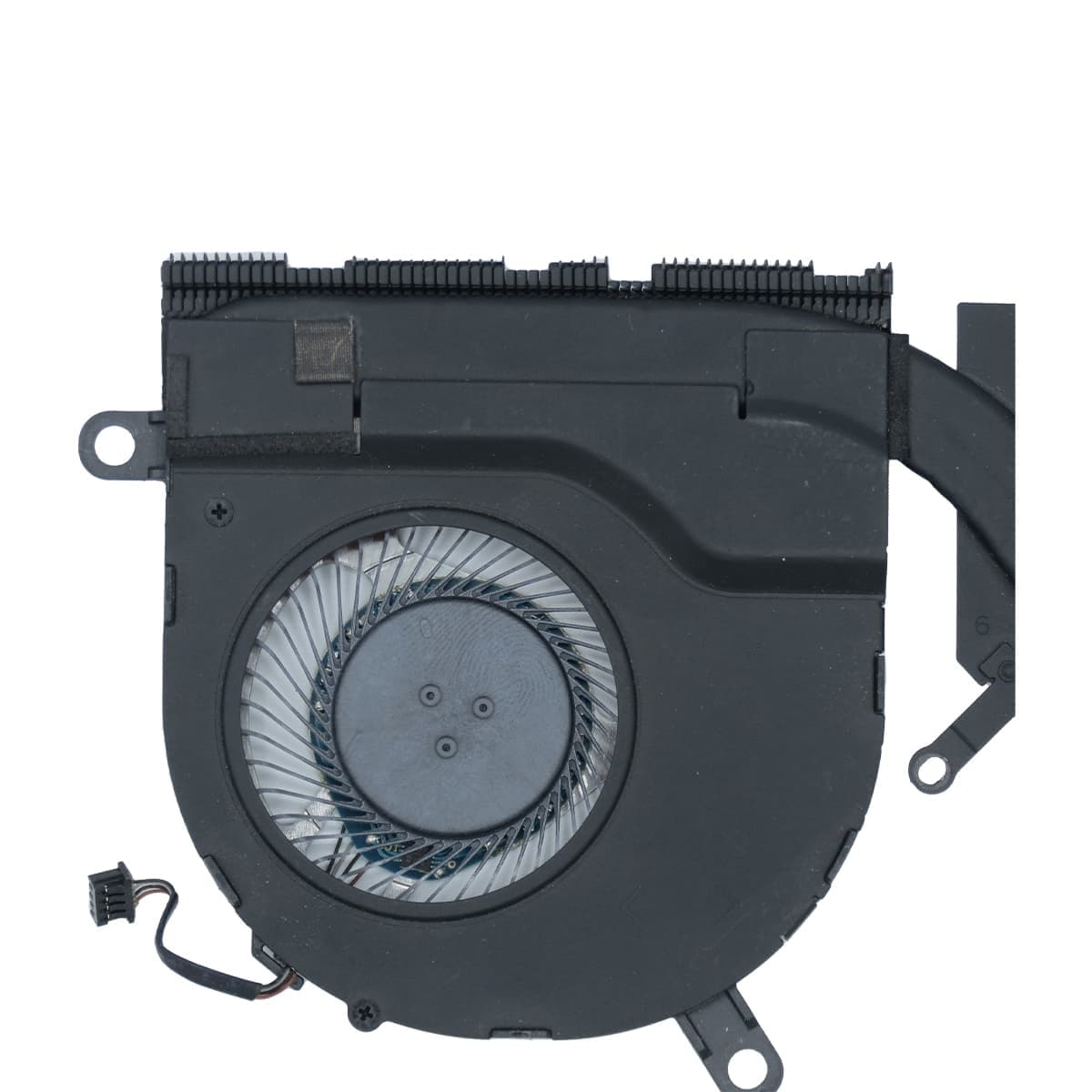

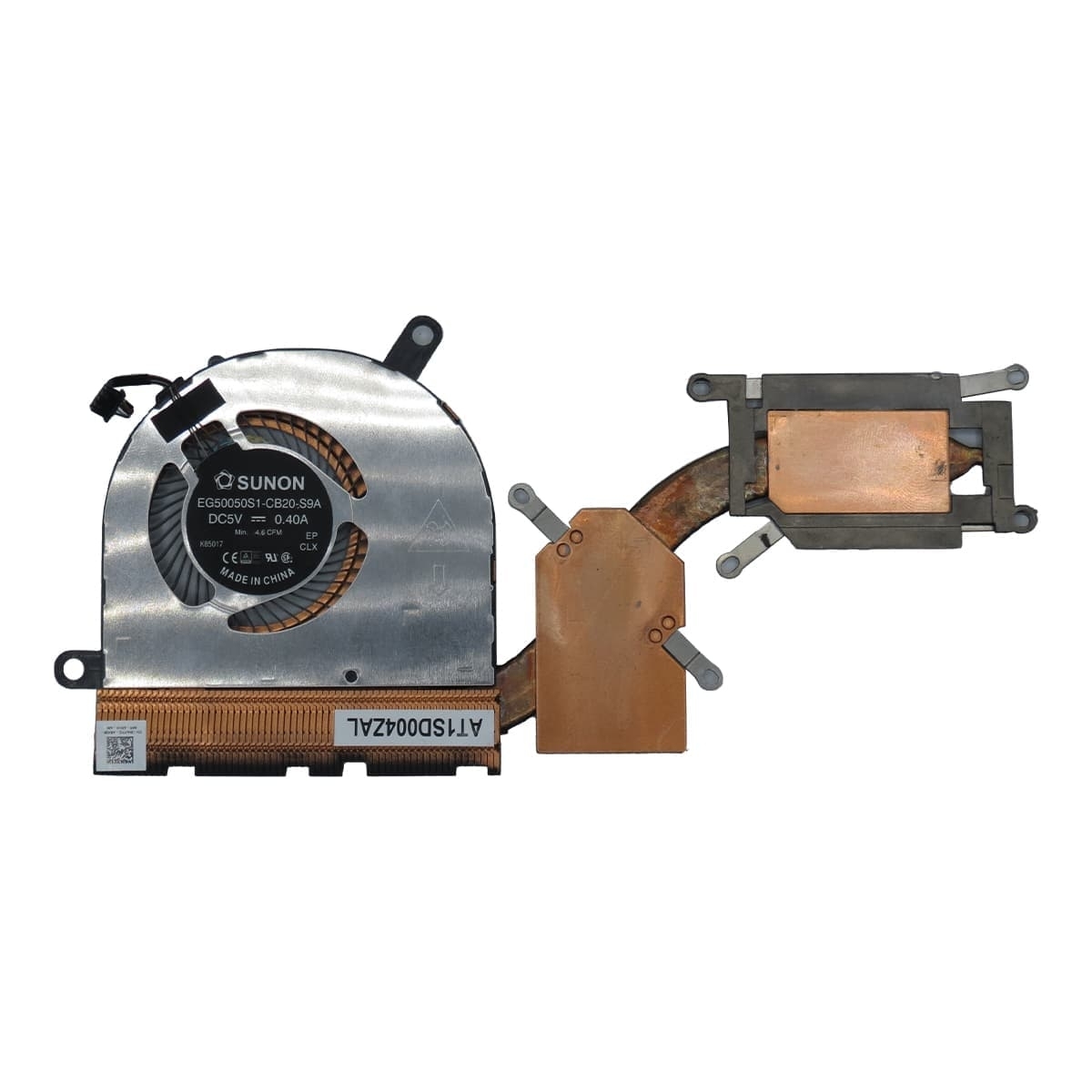

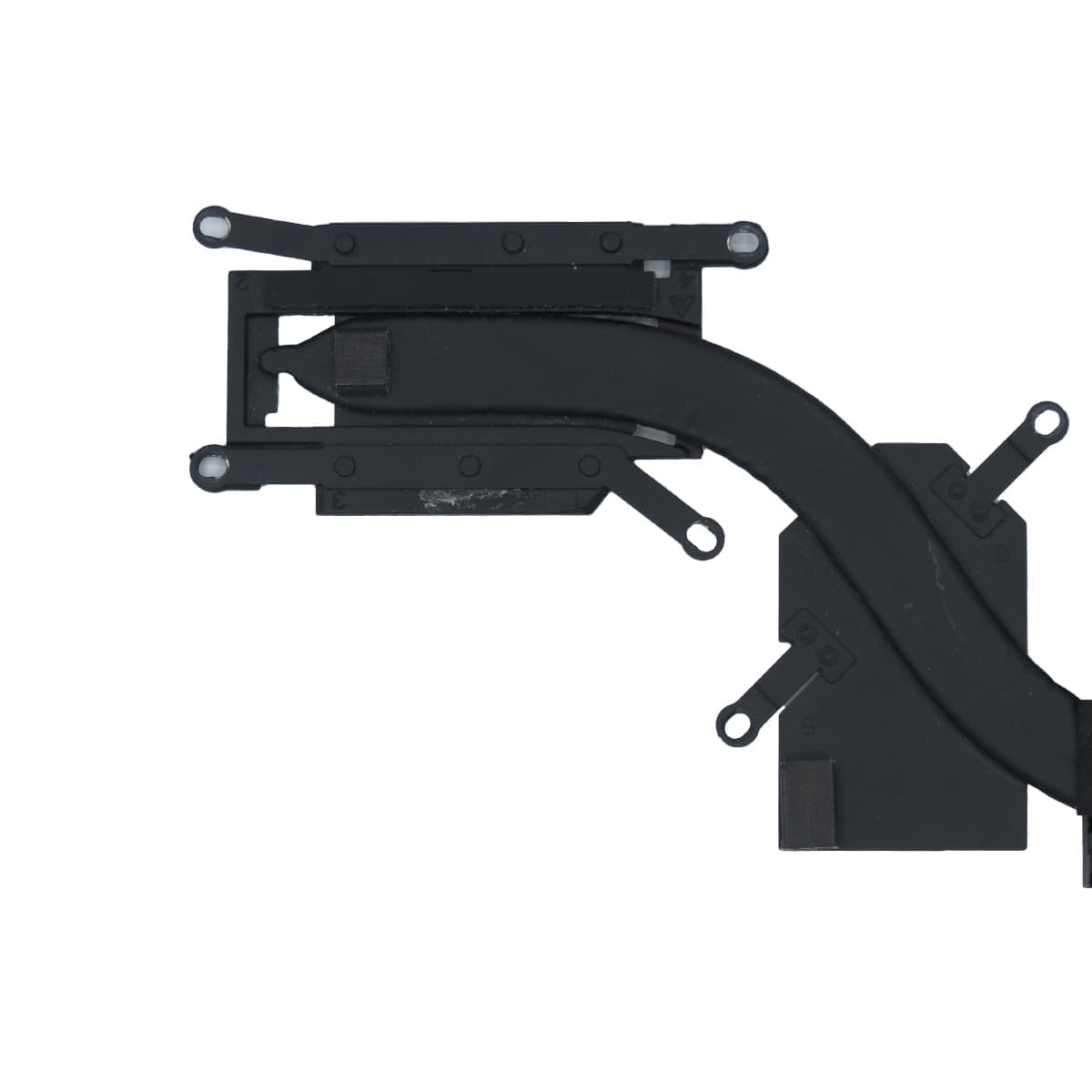

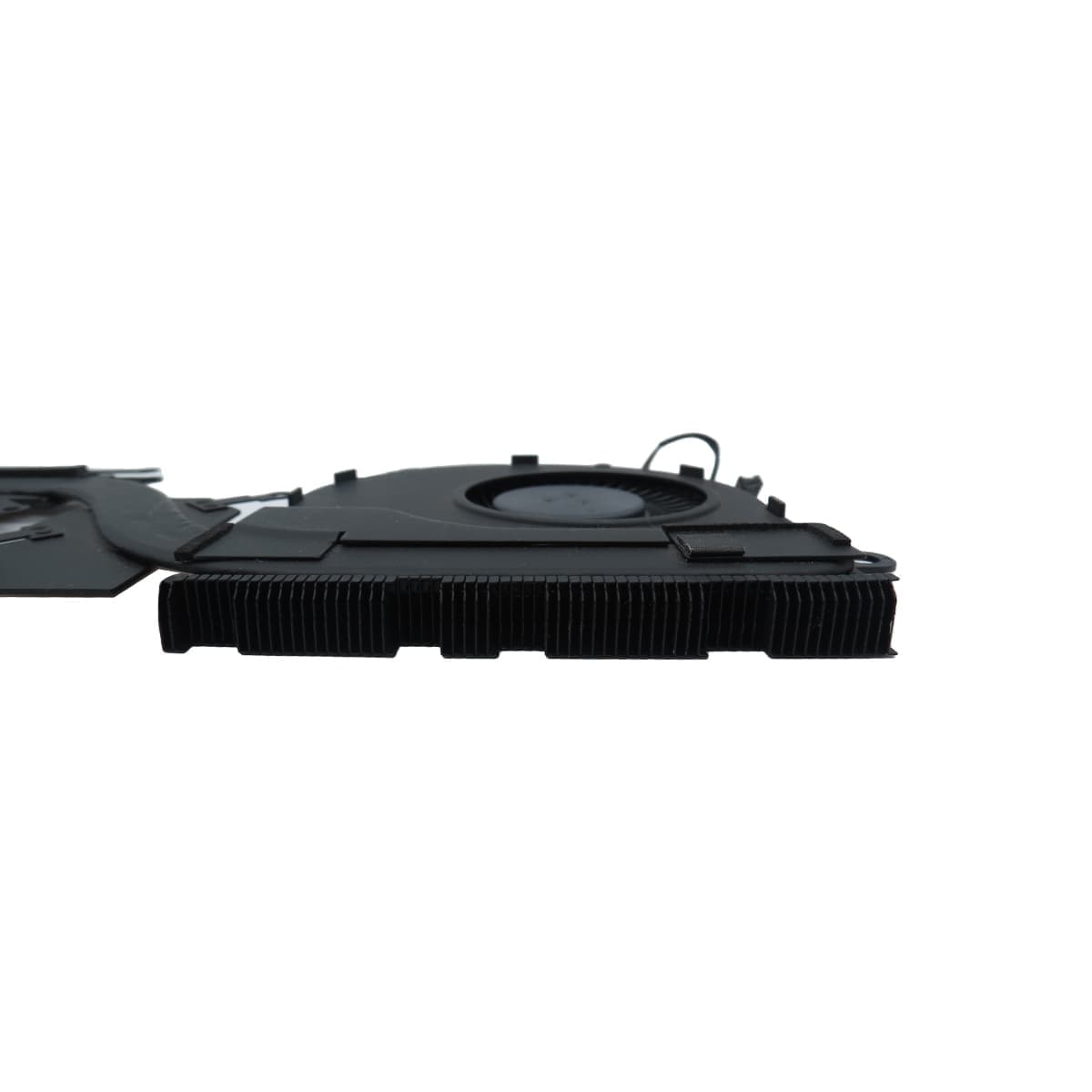

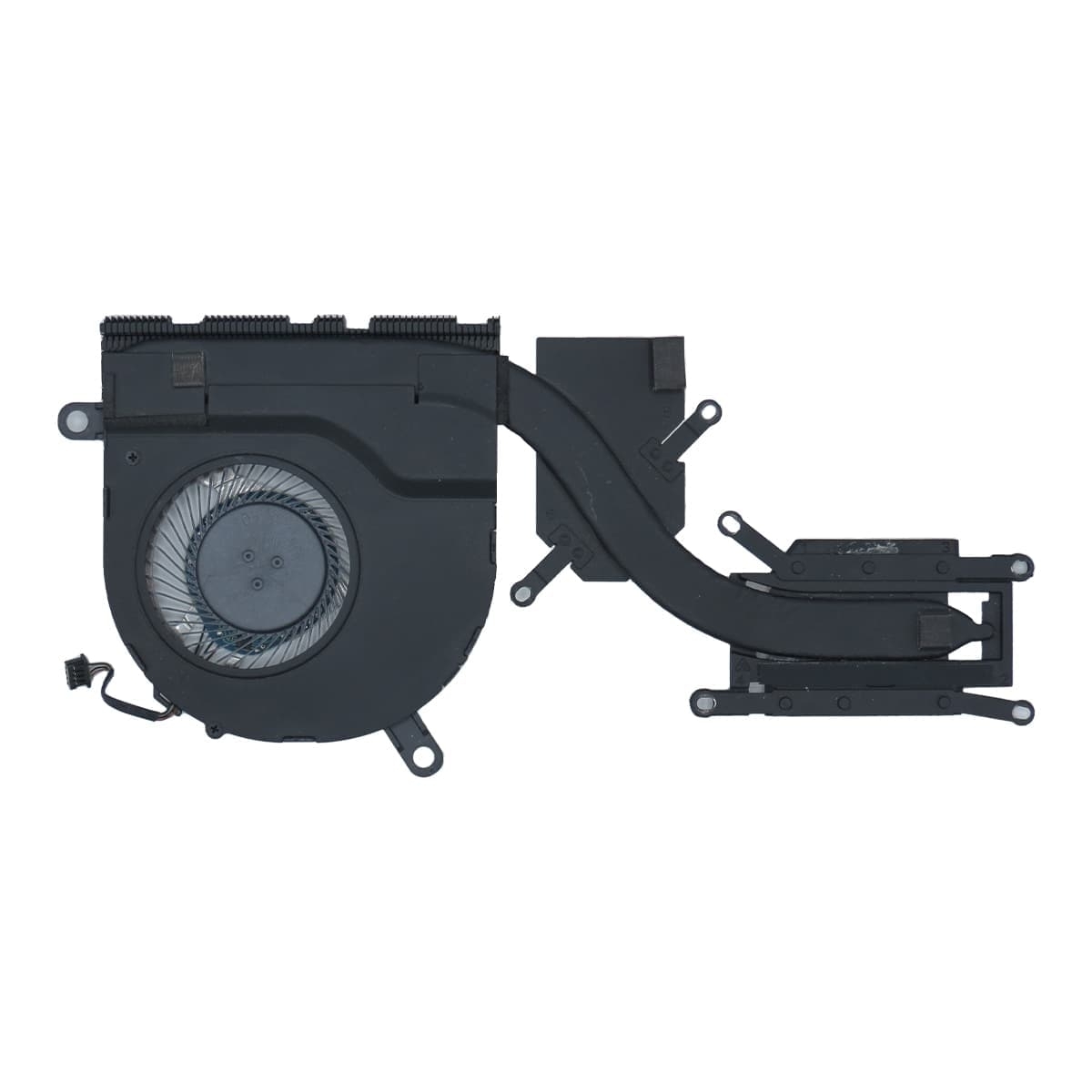

فن وهیتسینک لپ تاپ دل latitude 5480

اجزای اصلی سیستم خنک‌کننده

در طراحی Dell Latitude 5480، یک سیستم خنک‌کننده ترکیبی متشکل از فن، هیتسینک (گرماگیر) و لوله‌های حرارتی (Heat Pipe) وجود دارد که با هدف انتقال و دفع حداکثری گرما از بخش‌های حساس لپ‌تاپ مهندسی شده‌اند.
فن (Fan): این قطعه دارای موتور DC کم‌مصرف و پره‌هایی است که با سرعت متغیر چرخش می‌کنند تا جریان هوا را از روی هیتسینک عبور دهند و گرمای جذب‌شده را به خارج از دستگاه هدایت کنند.
هیتسینک (Heatsink): معمولاً از آلیاژ آلومینیوم یا مس ساخته می‌شود و دارای پره‌های باریک برای افزایش سطح تماس با هواست.
لوله حرارتی (Heat Pipe): لوله‌هایی با مواد مایع داخلی که گرما را به سرعت از پردازنده به سمت پره‌های خنک‌کننده انتقال می‌دهند.

فناوری PWM و کنترل سرعت فن

فن لپ‌تاپ دل Latitude 5480 معمولاً مجهز به فناوری کنترل سرعت PWM (Pulse Width Modulation) است که اجازه می‌دهد سرعت فن متناسب با دمای دستگاه توسط مادربرد کنترل شود. این ویژگی باعث کاهش نویز و مصرف انرژی در حالت‌های کم‌مصرف و افزایش توان خنک‌کنندگی در زمان پردازش‌های سنگین می‌شود.

دلایل اصلی خرابی یا کاهش عملکرد فن و هیتسینک

۱. تجمع گرد و غبار

گردوغبار به‌مرور زمان روی پره‌های فن و پره‌های هیتسینک جمع می‌شود و موجب کاهش بازده تهویه می‌گردد. این مشکل در محیط‌های کاری پر گردوغبار یا هنگام استفاده مداوم بیشتر دیده می‌شود.

۲. از کار افتادن بلبرینگ فن

بلبرینگ یا یاتاقان فن پس از مدتی ممکن است به دلیل خشکی یا ورود آلودگی صدا دهد یا گیر کند، که باعث کاهش سرعت و افزایش دمای داخلی دستگاه می‌شود.

۳. خشک شدن یا کیفیت پایین خمیر حرارتی

خمیر حرارتی (Thermal Paste) که بین پردازنده و هیتسینک قرار می‌گیرد، به مرور زمان خاصیت رسانایی خود را از دست می‌دهد. این عامل باعث می‌شود گرما به‌درستی به هیتسینک منتقل نشود و در نتیجه دمای CPU بالا برود.

۴. خرابی مدار تغذیه فن

در برخی موارد، مشکل از مادربرد است و برق لازم برای چرخش فن به درستی تأمین نمی‌شود. این ایراد باعث قطع و وصل شدن یا روشن نشدن فن می‌شود.

تأثیر مشکلات سیستم خنک‌کننده بر عملکرد لپ‌تاپ

کاهش سرعت و هنگ کردن سیستم

افزایش دمای CPU و چیپ‌ست موجب فعال شدن سیستم کاهش توان (Thermal Throttling) می‌شود. در این حالت، پردازنده به صورت خودکار سرعت خود را کاهش می‌دهد تا از آسیب‌دیدگی جلوگیری کند، که نتیجه آن کندی محسوس سیستم است.

خاموشی ناگهانی (Shut Down)

در صورت عدم دفع گرمای کافی، لپ‌تاپ برای جلوگیری از آسیب سخت‌افزاری به صورت خودکار خاموش می‌شود.

کاهش عمر قطعات

گرمای زیاد به‌مرور زمان باعث آسیب‌های جبران‌ناپذیر به قطعات داخلی، از جمله مادربرد، کارت گرافیک، SSD و حتی باتری می‌شود.

نشانه‌های تشخیص مشکل فن یا هیتسینک Dell Latitude 5480

• افزایش محسوس دمای بخش‌های کناری و پشتی لپ‌تاپ

• تولید صدای شدید، ناهنجار یا تق‌تق توسط فن

• کار نکردن فن حتی هنگام اجرای نرم‌افزارهای سنگین

• پریدن تصویر یا ری‌استارت شدن سیستم در زمان استفاده از نرم‌افزارهای گرافیکی یا اجرای بازی‌ها

• عدم خروج هوای گرم از دریچه‌های فن

• پیام‌های خطا یا هشدار حرارتی در بایوس یا ویندوز

روش‌های نگهداری و سرویس دوره‌ای فن و هیتسینک

تمیزکاری تخصصی

هر ۶ ماه یک‌بار لپ‌تاپ را باز کرده و با هوای فشرده و برس ظریف، گردوغبار تجمع‌یافته روی فن و هیتسینک را پاک کنید.
اگر مهارت کافی ندارید، حتماً این کار را به مراکز تخصصی تعمیرات بسپارید.

تعویض خمیر حرارتی

در هر سرویس کامل، خمیر حرارتی بین CPU و هیتسینک را با خمیر جدید و باکیفیت جایگزین کنید. این کار باعث بهبود چشمگیر انتقال حرارت می‌شود.

چک کردن سلامت فن

فن سالم باید بدون صدا و لرزش بچرخد و به سرعت به تغییر دمای سیستم واکنش نشان دهد. در صورت مشاهده صدای غیرعادی، فن باید تعویض شود.

راهنمای تعویض فن و هیتسینک Dell Latitude 5480

مراحل دقیق و نکات مهم:

1. خاموش کردن کامل لپ‌تاپ و جداکردن باتری

2. بازکردن قاب پشتی با ابزار مناسب و مراقبت از خارهای پلاستیکی

3. قطع کابل فن از مادربرد و بازکردن پیچ‌های هیتسینک به‌ترتیب مشخص‌شده (اغلب روی قطعه شماره‌گذاری شده)

4. برداشتن فن و هیتسینک به‌آرامی و تمیزکردن سطح پردازنده با الکل ایزوپروپیل

5. قرار دادن خمیر حرارتی جدید به مقدار مناسب روی سطح پردازنده

6. قرار دادن فن و هیتسینک جدید و بستن پیچ‌ها با فشار مناسب (نه بیش از حد سفت)

7. وصل کردن کابل فن و بستن قاب پشتی

8. تست عملکرد فن و بررسی دمای سیستم پس از راه‌اندازی

نکته: به هیچ وجه از خمیر حرارتی بی‌کیفیت یا بیش از حد استفاده نکنید.

تفاوت فن و هیتسینک اورجینال و غیر اصل

استفاده از قطعات غیر اصل (Generic) یا تعویضی، هرچند ممکن است در ظاهر مشابه باشند، اما به دلیل تفاوت در آلیاژ، نوع پره‌ها و کیفیت موتور فن، معمولاً توان خنک‌کنندگی کمتری دارند.
قطعه اورجینال Dell با شماره CN 0NV7FD مخصوص این مدل تولید شده و بهترین کارایی را دارد.

مقایسه سیستم خنک‌کننده Dell Latitude 5480 با مدل‌های دیگر

در مقایسه با برخی مدل‌های دیگر لپ‌تاپ Dell یا برندهای دیگر، Latitude 5480 به دلیل طراحی باریک و سبک خود نیازمند یک سیستم خنک‌کننده بسیار کارآمد است. لوله‌های حرارتی بلندتر، پره‌های متراکم‌تر و فن با دور بالا، باعث شده‌اند که این مدل حتی تحت فشار کاری بالا، دمای خود را کنترل کند.

نکات پیشرفته برای افزایش عمر فن و هیتسینک

• همیشه نرم‌افزارها و درایورهای رسمی Dell را برای مدیریت انرژی و کنترل دما به‌روز نگه‌دارید.

• اجازه دهید گردش هوا به‌خوبی انجام شود: لپ‌تاپ را روی سطوح صاف و سخت قرار دهید.

• از ابزارهای مانیتورینگ دما (مثل HWMonitor یا Dell Power Manager) برای بررسی سلامت سیستم خنک‌کننده استفاده کنید.

• از قرار دادن لپ‌تاپ در معرض مستقیم نور خورشید یا محیط‌های بسیار گرم خودداری کنید.

• در صورت استفاده مداوم از نرم‌افزارهای سنگین، هر چند ماه یکبار سلامت فن و هیتسینک را چک کنید.

جدول مشکلات رایج و راه‌حل‌ها

پرسش‌های پرتکرار (FAQ)

۱. آیا می‌توانم فن مدل‌های دیگر را روی Latitude 5480 نصب کنم؟
خیر، تفاوت در ابعاد، فرم اتصال و ولتاژ تغذیه فن‌ها باعث می‌شود فقط قطعه مخصوص CN 0NV7FD یا معادل دقیق آن مناسب باشد.

۲. آیا تعویض فن و هیتسینک نیاز به دانش تخصصی دارد؟
بله، اشتباه در باز و بسته کردن لپ‌تاپ یا نصب نادرست فن می‌تواند آسیب جدی به دستگاه وارد کند.

۳. چرا بعد از سرویس باز هم دمای دستگاه بالا می‌رود؟
ممکن است ایراد در برد تغذیه فن، چیپ‌ست‌ها یا مشکلات نرم‌افزاری مدیریت دما باشد که باید به صورت تخصصی بررسی شود.

۴. چه زمانی باید خمیر حرارتی را تعویض کرد؟
معمولاً هر ۱۲ تا ۱۸ ماه یکبار، یا زمانی که افزایش محسوس دمای CPU مشاهده می‌شود.

جمع‌بندی

فن و هیتسینک لپ تاپ Dell Latitude 5480 با پارت‌نامبر CN 0NV7FD، قلب تپنده سیستم خنک‌کننده این دستگاه است و نقش حیاتی در حفظ سلامت و کارایی لپ‌تاپ ایفا می‌کند. شناخت نشانه‌های خرابی، انجام سرویس‌های دوره‌ای و تعویض به‌موقع قطعات فرسوده، تضمین می‌کند که سیستم شما برای سال‌ها با حداکثر قدرت و کارایی به کار خود ادامه دهد.
