قاب پشت led لپ تاپ hp Zbook 15 G4

قاب پشت LED فقط ظاهر نیست، اسکلت درب نمایشگر است

وقتی صحبت از قاب پشت LED می شود، خیلی ها فقط به ظاهر فکر می کنند: خط و خش، رنگ پریدگی، یا ترک روی بدنه. اما در HP ZBook 15 G4 قاب پشت نمایشگر فقط یک کاور نیست؛ بخش مهمی از استحکام درب است. این قاب فشار باز و بسته شدن را پخش می کند، لولاها را در موقعیت درست نگه می دارد و اجازه می دهد پنل و قطعات داخلی درب بدون تنش اضافی کار کنند. به همین دلیل است که یک قاب پشت ترک خورده یا لق، خیلی زود می تواند تبدیل به مشکل بزرگ تری شود: فشار روی لولاها، شکستگی قاب جلو، یا حتی آسیب دیدن فلت تصویر در اثر تنش.

برای تعمیرکار، تعویض قاب پشت یعنی جمع کردن یک تعمیر تمیز و کم برگشت. برای فروشنده لپ تاپ، یعنی دستگاهی که از همان نگاه اول “سالم و سرحال” دیده می شود. برای خریدار هم یعنی دربی که نرم باز و بسته می شود و حس دستگاه تعمیرکاری یا ضربه خورده نمی دهد. پس این قطعه مستقیم روی ارزش دستگاه در خرید و فروش لپ تاپ اثر دارد.

قاب پشت LED دقیقا کجاست و چه کارهایی انجام می دهد

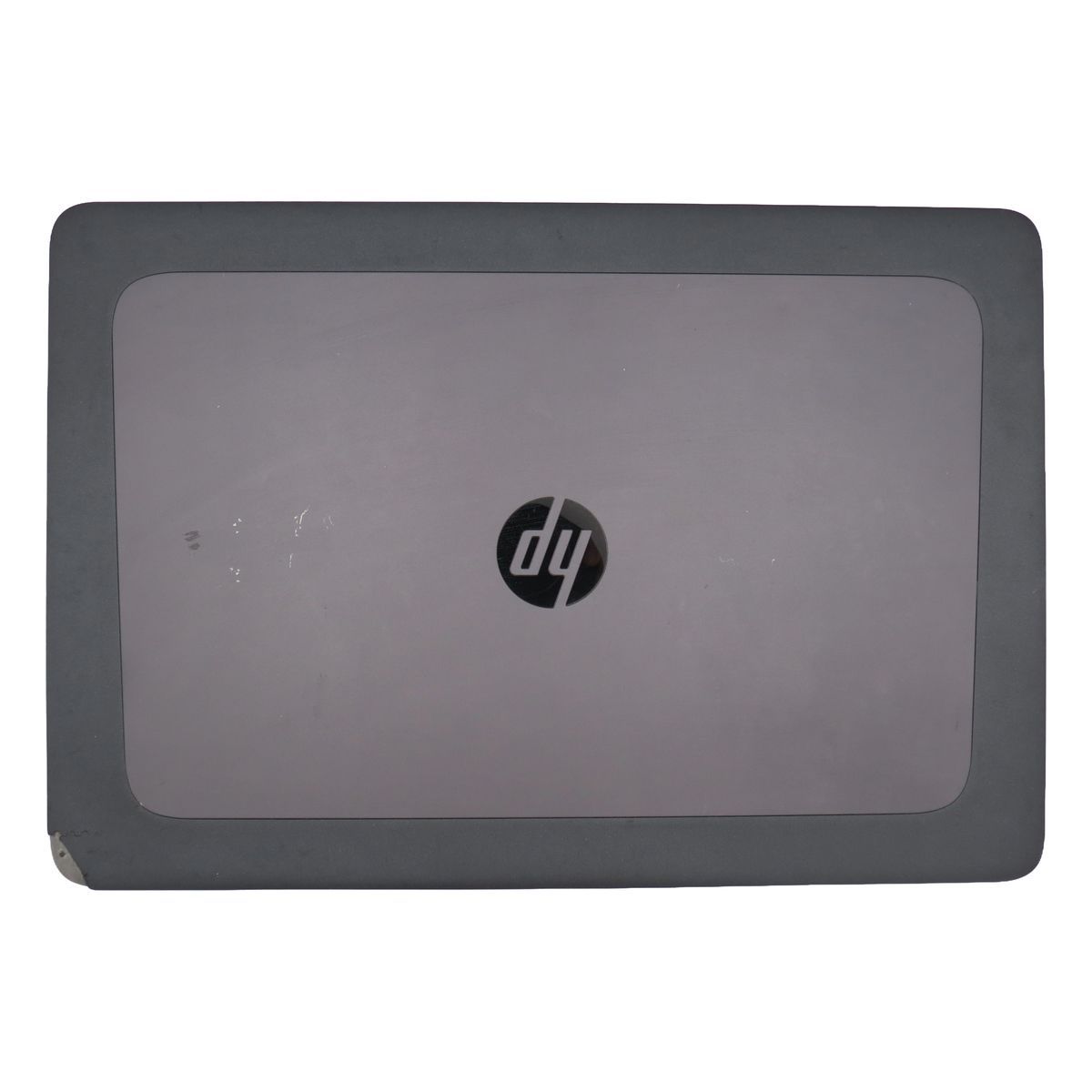

قاب پشت LED همان قسمت بیرونی درب نمایشگر است؛ جایی که وقتی لپ تاپ بسته است، سطح بزرگ بیرونی درب را می بینی. این قاب معمولا محل نصب یا عبور بعضی قطعات داخل درب هم هست: مسیر کابل ها، جای وبکم، محل عبور آنتن ها و نقاط اتصال به لولاها. بنابراین وقتی این قاب سالم باشد، همه چیز در جای درست می نشیند و درب بدون فشار اضافه کار می کند.

اگر قاب آسیب دیده باشد، مشکل فقط یک ترک نیست. ممکن است قاب جلو درست چفت نشود، شکاف بیفتد، لولاها فشار اضافه بگیرند یا حتی با هر بار باز و بسته شدن، صدای تق تق یا جیرجیر از ناحیه لولا بشنوی.

نشانه های خرابی که تعویض قاب پشت را منطقی می کند

ترک یا شکستگی اطراف لولاها

رایج ترین خرابی در قاب پشت، شکستگی دور لولاهاست. چون لولاها نقطه تمرکز فشار هستند. اگر این قسمت ترک بردارد، درب هنگام باز و بسته شدن تاب می خورد و فشار به قطعات دیگر منتقل می شود. اینجا تعویض قاب پشت، معمولا از تعویض های زنجیره ای بعدی جلوگیری می کند.

لق شدن درب و ایجاد صدا

اگر درب نمایشگر لق شده یا هنگام باز و بسته شدن صدا می دهد، ممکن است قاب پشت یا پایه های نگهدارنده آن ترک خورده باشد. خیلی ها این را با خرابی لولا اشتباه می گیرند، در حالی که گاهی خود لولا سالم است و مشکل از قاب است که دیگر استحکام لازم را ندارد.

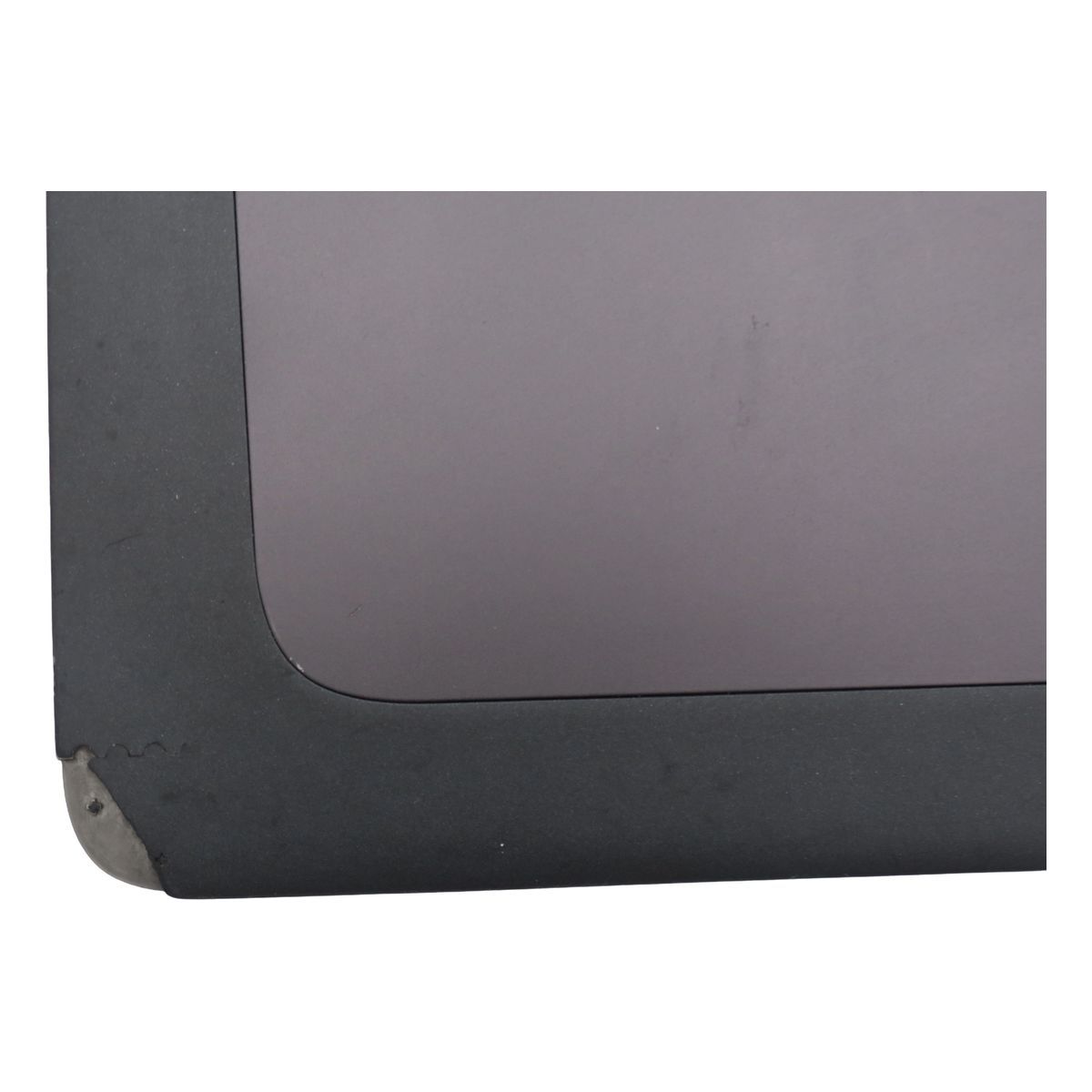

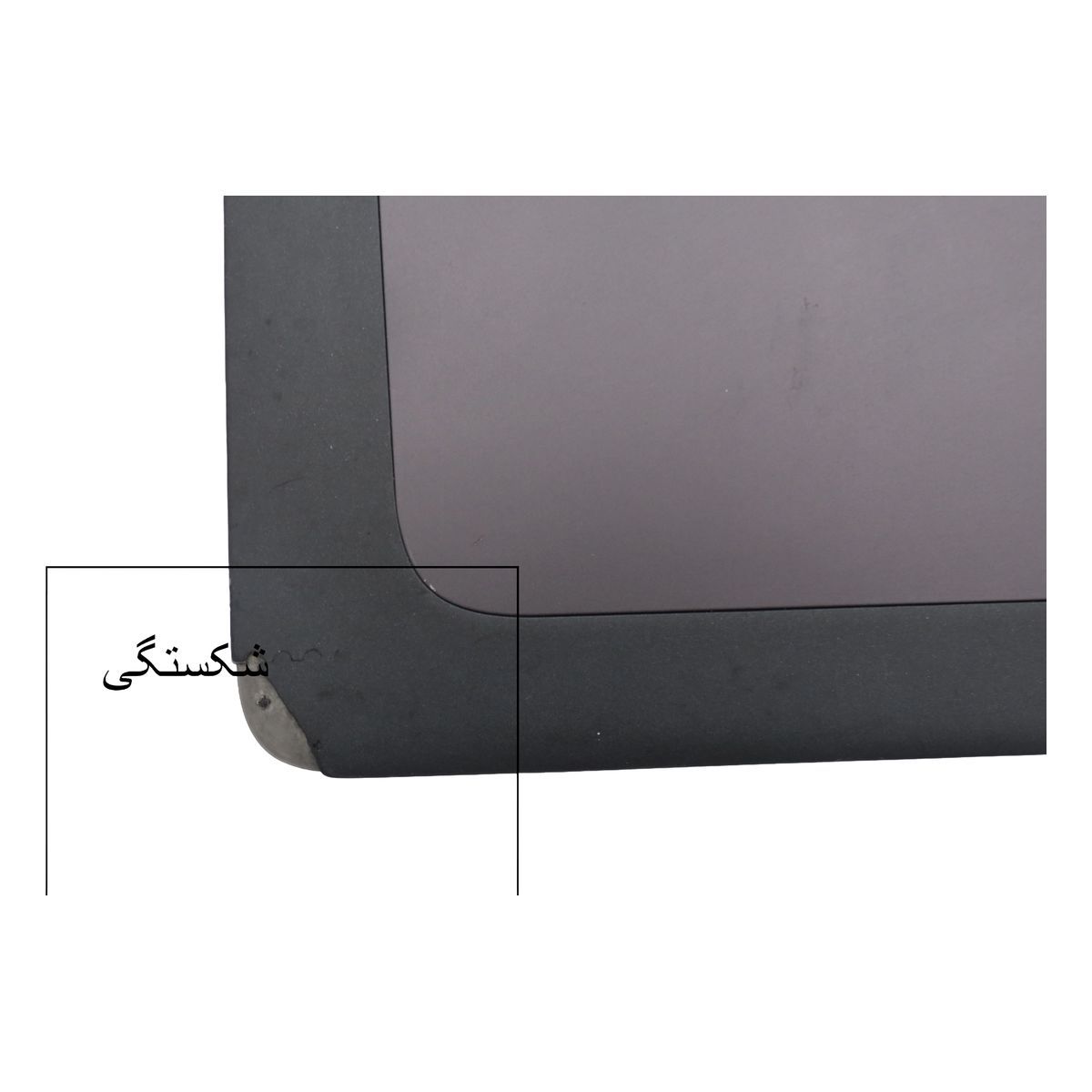

شکستگی گوشه ها یا باز شدن قاب

شکستگی گوشه های درب یا باز شدن قاب از کنارها، باعث می شود گرد و خاک راحت تر وارد شود و به مرور قاب جلو هم آسیب ببیند. از طرف دیگر، این حالت در فروش لپ تاپ یک نقطه ضعف جدی است چون از دور هم دیده می شود.

هرز شدن پیچ خورها یا شکستن خارهای داخلی

اگر پیچ خورهای قاب هرز شده باشند یا خارهای داخلی شکسته باشند، قاب دیگر فیت نمی شود. نتیجه اش شکاف، صدای بدنه و فشار نامتوازن روی درب است. در این حالت تعمیر موقت معمولا دوام ندارد و تعویض قطعه تصمیم تمیزتری است.

آسیب بعد از ضربه یا افتادن

گاهی بعد از ضربه، قاب از بیرون فقط یک خط کوچک دارد، اما داخلش ترک مویی افتاده. این ترک با گذشت زمان باز می شود و کم کم خودش را با لق شدن درب و صدا نشان می دهد. اگر دستگاه را برای استفاده جدی یا فروش آماده می کنی، بهتر است همان اول درستش کنی تا مشکل بدتر نشود.

نکات حیاتی برای انتخاب نسخه درست قبل از خرید

قاب پشت در بازار زیاد است، اما اشتباه در انتخابش هم زیاد رخ می دهد. چون ظاهر شبیه، آدم را گول می زند. اگر می خواهی خرید قطعات لپ تاپ دقیق باشد و بابت قیمت دوباره کاری نکنی، این موارد را دقیق تطبیق بده:

تطبیق سایز نمایشگر و نسخه شاسی

ZBook 15 G4 ممکن است در نسخه های مختلف با جزئیات متفاوت عرضه شده باشد. قاب پشت باید از نظر سایز و برش ها دقیق با نسخه نمایشگر دستگاهت بخواند. اختلاف در برش ها یعنی قاب جلو درست نمی نشیند یا اطراف لولاها فشار می گیرد.

جای وبکم و میکروفن

اگر دستگاهت وبکم دارد، جایگاه وبکم و شیشه یا قاب اطراف آن باید دقیقا همخوان باشد. بعضی قاب ها برش متفاوت دارند و بعد از نصب، وبکم کج دیده می شود یا قاب جلو چفت نمی شود.

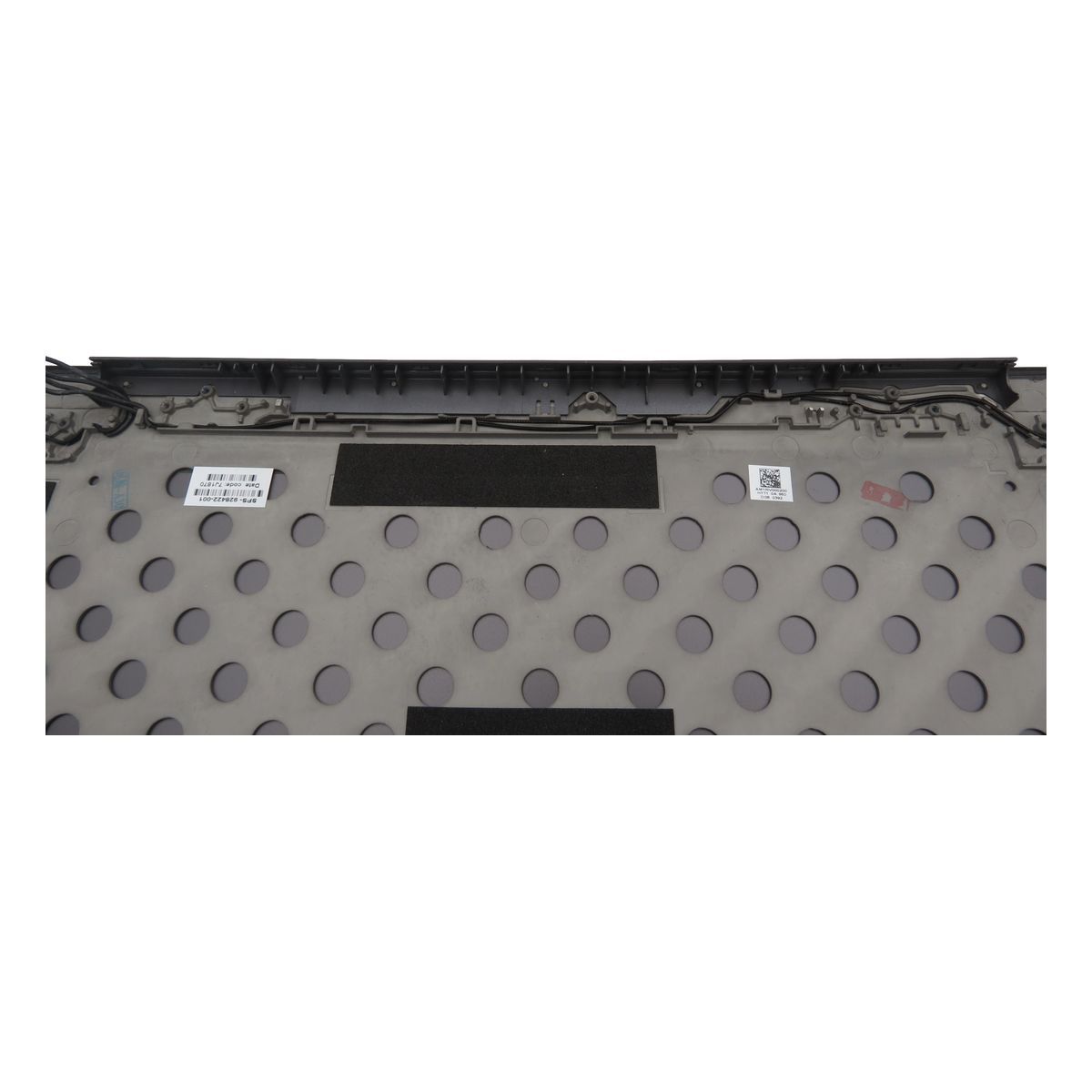

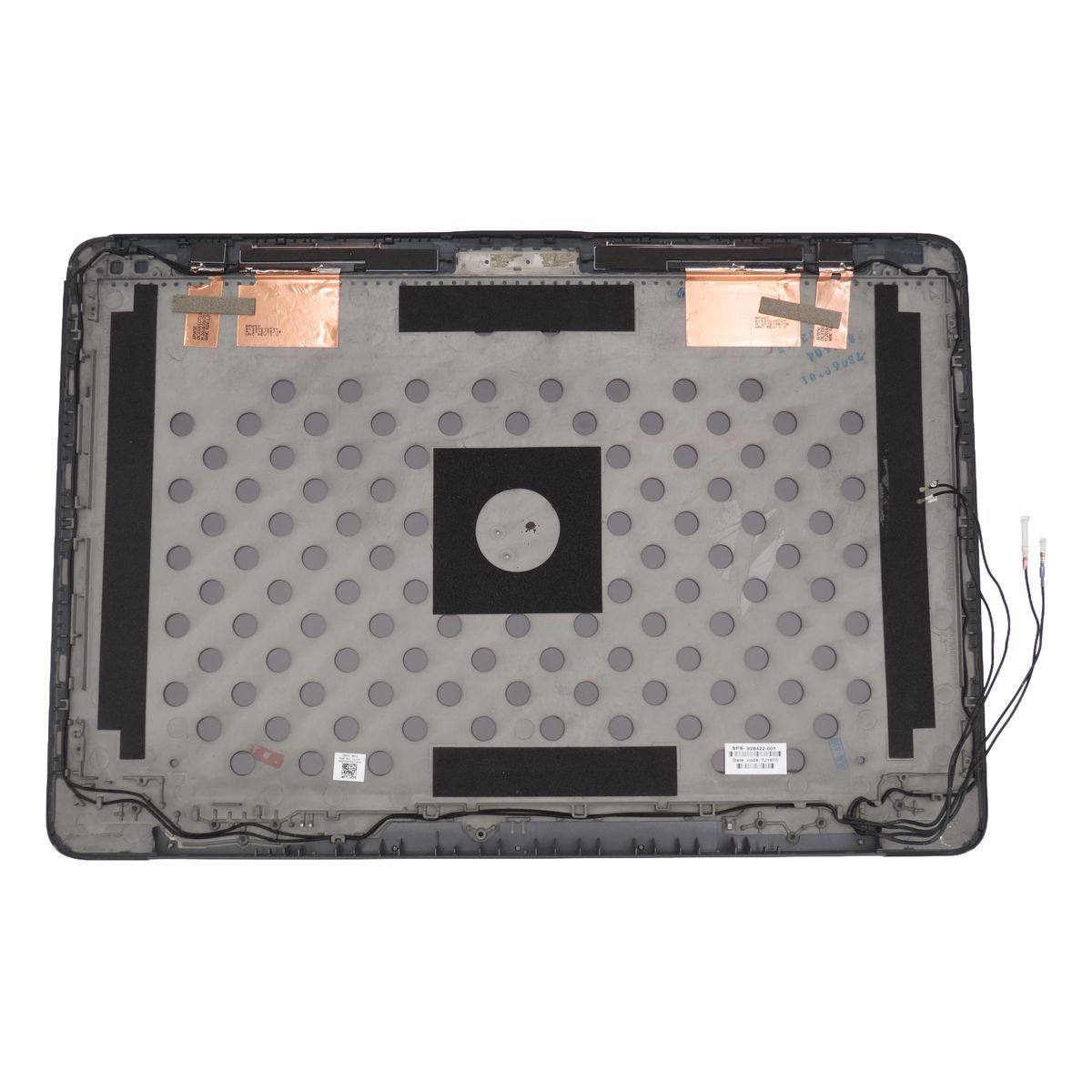

مسیر و جای آنتن ها

داخل درب نمایشگر، آنتن های وای فای و مسیر کابل ها قرار دارد. قاب پشت باید جای عبور و نشیمنگاه های داخلی را درست داشته باشد تا کابل ها زیر فشار له نشوند. این مورد مستقیم روی پایداری وای فای هم اثر می گذارد.

محل پیچ ها و پایه های لولا

مهم ترین بخش در قاب پشت همین است. جای پیچ ها و پایه های لولا باید دقیق باشد. اگر حتی یکی از نقاط اتصال اختلاف داشته باشد، لولاها در زاویه درست نمی نشینند و درب یا سفت باز و بسته می شود یا بعد از مدتی دوباره ترک می خورد.

رنگ و بافت قاب

اگر برایت ظاهر مهم است، رنگ و بافت قاب را هم در نظر بگیر. بعضی قاب ها مات تر یا براق ترند. اما اگر اطلاعات قطعی از رنگ دقیق نداری، روی این مورد حساب قطعی باز نکن و فقط به فیت و سلامت ساختاری اولویت بده.

راهنمای نصب حرفه ای و کاربردی

تعویض قاب پشت LED در ZBook 15 G4 معمولا با باز کردن مجموعه درب نمایشگر انجام می شود. این کار نیاز به دقت دارد چون فلت تصویر، وبکم و آنتن ها در همان ناحیه هستند. اگر تعمیرکار هستی، این بخش را اصولی انجام بده تا نتیجه تمیز بماند.

آماده سازی

• لپ تاپ را خاموش کن و شارژر را جدا کن.
• اگر امکانش هست باتری را قطع یا جدا کن.
• پیچ ها و قطعات ریز را دقیق دسته بندی کن.

باز کردن قاب

• قاب جلو و بخش های مربوط به درب را مرحله ای باز کن تا خارها سالم بمانند.
• کابل های وبکم و آنتن ها را با حوصله جدا کن و مسیرشان را یادداشت ذهنی کن.
• لولاها را با ترتیب مناسب باز کن تا فشار ناگهانی وارد نشود.

انتقال قطعات به قاب جدید

• آنتن ها، وبکم و اجزای داخلی درب را بدون کشیدن کابل جابه جا کن.
• اگر چسب یا نوار نگهدارنده وجود دارد، سطح را تمیز کن تا در قاب جدید درست بچسبد.
• مطمئن شو کابل ها در مسیر درست خوابیده اند و زیر پیچ یا لبه قاب گیر نمی کنند.

مونتاژ و تست

• قبل از بستن کامل قاب جلو، یک تست روشن شدن انجام بده و تصویر، وبکم و وای فای را بررسی کن.
• درب را چند بار باز و بسته کن تا مطمئن شوی صدا یا گیر وجود ندارد.
• در پایان قاب را کامل ببند و پیچ ها را یکنواخت سفت کن.

عیب یابی سریع بعد از نصب

• اگر قاب جلو درست چفت نمی شود: احتمال دارد نسخه قاب پشت با قاب جلو همخوان نباشد یا کابل زیر فشار مانده باشد.
• اگر درب سفت باز و بسته می شود: جای لولاها یا ترتیب بستن پیچ ها ممکن است مشکل داشته باشد.
• اگر وای فای ضعیف شد: مسیر آنتن ها یا کابل ها ممکن است زیر قاب گیر کرده باشد.
• اگر وبکم کار نکرد: کابل وبکم یا اتصالش در مونتاژ درست جا نرفته است.

جمع بندی تصمیم ساز برای خرید

قاب پشت LED HP ZBook 15 G4 زمانی ارزش خرید دارد که ترک، شکستگی، لق شدن درب، هرز شدن پیچ خورها یا آسیب اطراف لولاها داری. این قطعه هم روی ظاهر اثر دارد، هم روی استحکام درب و سلامت لولاها و کابل های داخل درب. برای تعمیرکار یعنی تحویل تمیز و کم برگشت. برای فروشنده لپ تاپ یعنی دستگاهی که حرفه ای و سالم دیده می شود. برای خریدار یعنی تجربه ای که درب بدون صدا و بدون نگرانی کار می کند.

برای اینکه هزینه ات نتیجه بدهد، نسخه درست را دقیق انتخاب کن: تطبیق سایز، جای وبکم، مسیر آنتن ها و مهم تر از همه پایه های لولا و محل پیچ ها. در این قطعه، انتخاب دقیق یعنی پرداخت قیمت فقط یک بار و خرید قطعات لپ تاپ بدون دوباره کاری.
