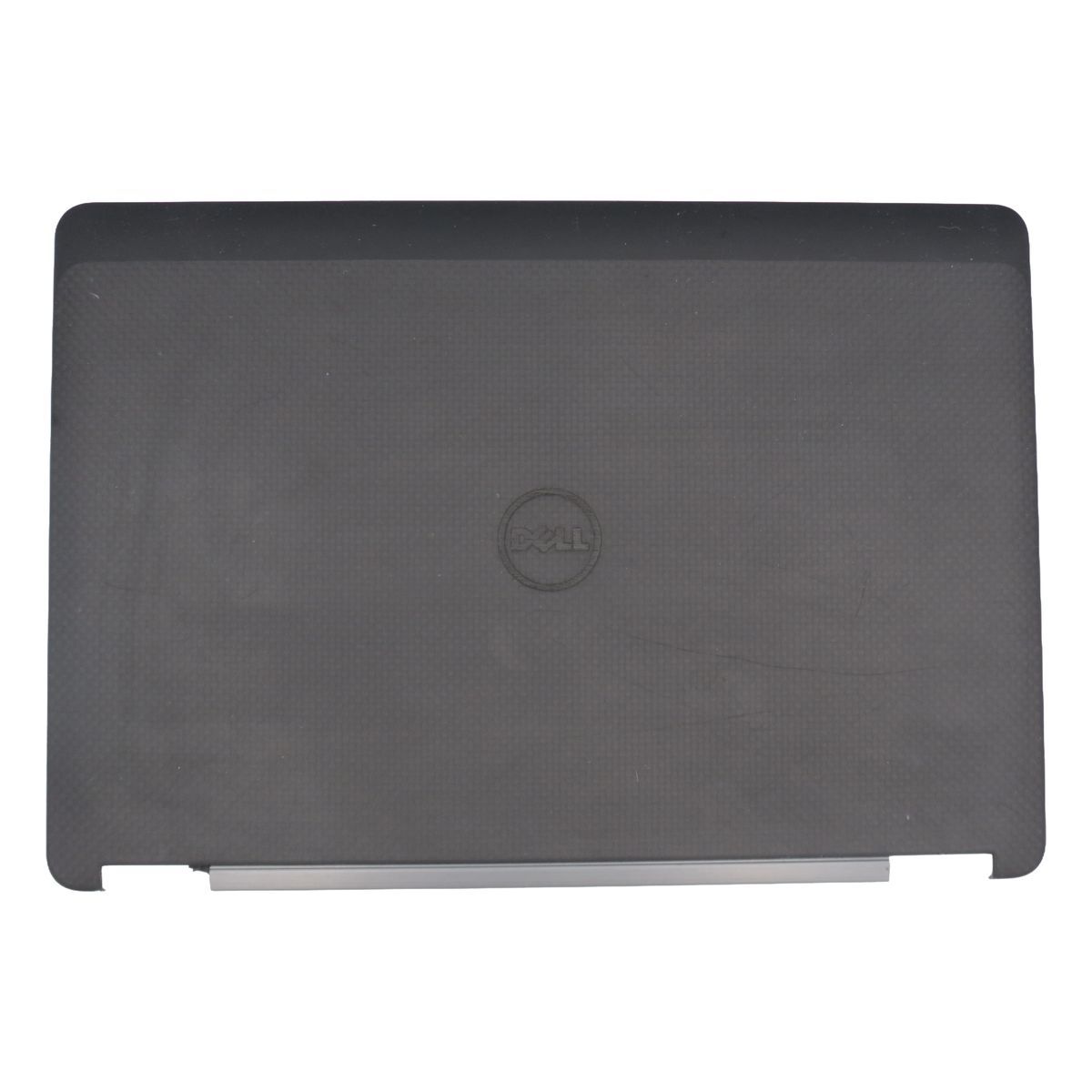

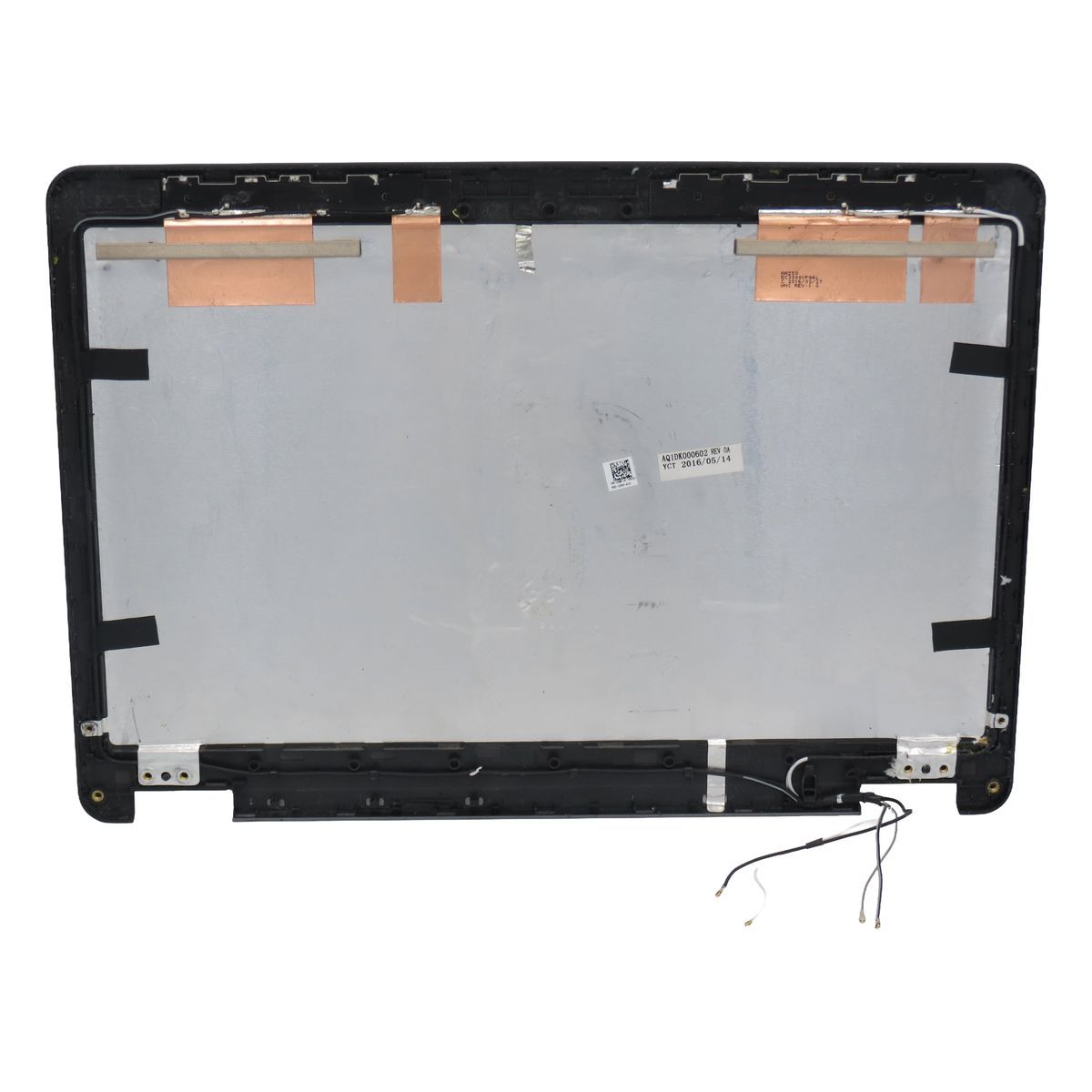

قاب پشت LED لپ تاپ Dell lalitude E7270

قاب پشت LED دقیقا چیست و چرا اینقدر مهم است

وقتی می گوییم «قاب پشت LED»، منظور همان درِ پشت مجموعه نمایشگر است؛ قطعه ای که از بیرون دیده می شود و عملا ستون فقرات درِ لپ تاپ است. این قاب فقط یک پوسته ظاهری نیست. لولاها روی همین قطعه سوار می شوند، فشار باز و بسته شدن در را تحمل می کند، و مسیر عبور کابل های نمایشگر و گاهی کابل های آنتن هم از همین ناحیه مدیریت می شود. بنابراین اگر این قاب آسیب ببیند، فقط ظاهر دستگاه خراب نمی شود؛ تراز در، فشار روی لولا، و حتی سلامت پنل نمایشگر هم به خطر می افتد.

در Dell Latitude E7270 که یک لپ تاپ اداری و حرفه ای است، مشتری معمولاً دستگاه را زیاد حمل می کند، زیاد باز و بسته می کند، و از آن انتظار دارد بدنه محکم و جمع و جور بماند. اینجا قاب پشت نمایشگر یکی از قطعاتی است که اگر سالم نباشد، حس «دستگاه خسته و ضربه خورده» را منتقل می کند؛ چه در تعمیرگاه، چه هنگام فروش لپ تاپ، چه در استفاده روزمره.

چه زمانی تعویض قاب پشت نمایشگر منطقی تر از تعمیر است

بعضی آسیب ها با تعمیر جزئی یا تعویض قطعات کوچک حل می شود، اما قاب پشت نمایشگر معمولاً وقتی آسیب جدی ببیند، تعمیرش یا دوام ندارد یا از نظر ظاهری و استحکام قابل دفاع نیست. این موارد معمولا به تعویض ختم می شود:

• ترک یا شکستگی در گوشه ها و لبه ها، مخصوصا نزدیک محل پیچ یا لولا
• لق شدن درِ نمایشگر یا بسته نشدن درست درب
• هرز شدن جای پیچ ها که باعث می شود قطعه محکم سر جایش نایستد
• تاب برداشتن قاب که باعث فشار غیرعادی به پنل یا قاب جلو می شود
• پوسته پوسته شدن، خط و خش های عمیق یا ظاهری که برای مشتری قابل قبول نیست

اگر هدف، تحویل تمیز و قابل فروش است، تعویض قاب پشت معمولاً هم سریع تر است هم نتیجه اش قابل دفاع تر. این دقیقا همان جایی است که یک تعمیرکار حرفه ای با یک انتخاب درست، هم زمان را کنترل می کند هم برگشتی را.

نشانه های رایج خرابی که از بیرون قابل تشخیص است

خیلی وقت ها قبل از باز کردن لپ تاپ هم می شود فهمید مشکل از قاب پشت است. چند نشانه رایج:

• درِ لپ تاپ هنگام باز و بسته شدن صدا می دهد یا یک سمتش سفت تر است
• فاصله لبه ها در یک گوشه بیشتر است و در بسته حالت یکدست ندارد
• کنار لولاها ترک ریز یا شکستگی دیده می شود
• قاب روی پنل فشار می آورد و حس می کنی نمایشگر تحت فشار است
• لبه های قاب شکسته و به مرور بدتر می شود

اگر این علائم وجود داشته باشد، تعویض قاب پشت یک کار پیشگیرانه هم هست؛ چون با ادامه استفاده، فشار به لولا و قاب جلو بیشتر می شود و هزینه نهایی می تواند بالا برود.

نکته طلایی خرید برای E7270

قاب پشت نمایشگر در ظاهر «یکی» به نظر می رسد، اما در عمل می تواند نسخه های متفاوت داشته باشد. بزرگترین دام در خرید قطعات لپ تاپ همینجاست: قاب را می خری، اما بعد از باز کردن می بینی جای پیچ ها یا نشیمن لولاها دقیق نمی نشیند یا مسیر کابل ها همخوان نیست. نتیجه؟ دوباره کاری، اتلاف وقت و افزایش هزینه که مستقیم روی قیمت قطعات لپ تاپ اثر می گذارد.

برای خرید دقیق این قاب، باید مثل تعمیرکار فکر کنی: نسخه دستگاه را از نظر نوع نمایشگر مشخص کن و بعد سراغ تطبیق ظاهری برو.

چطور نسخه درست را انتخاب کنی

برای اینکه قاب پشت LED را درست انتخاب کنی، این چک لیست را جدی بگیر:

• لمسی یا غیرلمسی بودن نمایشگر: در بسیاری از مدل ها قاب نسخه لمسی با غیرلمسی یکسان نیست. اگر دستگاه نسخه لمسی باشد، معمولا طراحی و ضخامت و بعضی نقاط نصب می تواند تفاوت داشته باشد.
• جای لولاها: فاصله، زاویه و پایه های نشستن لولا باید دقیق همخوان باشد. اختلاف کوچک یعنی فشار دائمی و لق شدن دوباره.
• جای پیچ ها و پایه ها: تعداد و موقعیت پیچ ها را با قطعه قبلی مقایسه کن. هرز شدن یا کم بودن پایه یعنی نصب ضعیف.
• مسیر عبور کابل ها: شیارها و گیره های کابل نمایشگر و آنتن باید مشابه قطعه اصلی باشد تا کابل ها زیر فشار قاب له نشوند.
• تراز بودن قاب: قاب نباید تاب داشته باشد. تاب یعنی نمایشگر زیر فشار و احتمال شکستگی پنل در آینده.

این ها معیارهایی هستند که خرید را از «حدس» تبدیل می کند به «انتخاب حرفه ای»؛ مخصوصا برای فروشنده قطعات لپ تاپ که نمی خواهد با برگشتی درگیر شود.

اجزای همراه قاب پشت

در بازار، قاب پشت ممکن است به شکل های متفاوت عرضه شود. بعضی فروشنده ها قاب را به صورت خالی می دهند، بعضی به همراه لولا یا کابل های داخل در. چون این موضوع همیشه ثابت نیست، بهترین کار این است که قبل از خرید، مطمئن شوی دقیقا چه چیزهایی همراه قطعه است.

• لولا: نامشخص
• کابل های آنتن داخل در: نامشخص
• سایر متعلقات نصب: نامشخص

اگر برایت مهم است که لولا یا کابل هم همراه باشد، حتما قبل از خرید بر اساس تصویر واقعی کالا و توضیح فروشنده تصمیم بگیر. این کار جلوی دوباره کاری و هزینه اضافه را می گیرد.

راهنمای نصب حرفه ای برای تعمیرکار

تعویض قاب پشت نمایشگر معمولاً یک کار «مکانیکی دقیق» است. اگر با فشار و عجله انجام شود، نتیجه می تواند فشار روی پنل یا آسیب به کابل ها باشد. مسیر پیشنهادی برای نصب تمیز:

1. لپ تاپ را خاموش کن و شارژر را جدا کن.
2. اگر قرار است روی مجموعه نمایشگر کار کنی، بهتر است باتری داخلی هم قطع شود تا ریسک اتصال کوتاه کمتر شود.
3. قبل از باز کردن، از مسیر کابل ها و جای پیچ ها یک عکس بگیر. این کار ساده موقع بستن خیلی به درد می خورد.
4. قاب جلو یا اجزای مربوط به نمایشگر را با ابزار مناسب و بدون زور باز کن تا پنل آسیب نبیند.
5. کابل نمایشگر و کابل های آنتن را با دقت جدا کن و مسیرشان را علامت گذاری کن.
6. لولاها را باز کن و قاب پشت قدیمی را جدا کن.
7. قاب جدید را بدون فشار سر جایش قرار بده و اول پیچ ها را نیم بند ببند تا تراز کامل شود.
8. پس از تراز شدن، پیچ ها را مرحله ای سفت کن. سفت کردن یک طرفه می تواند تاب ایجاد کند.
9. کابل ها را دقیق در مسیر استاندارد بخوابان و مطمئن شو زیر پیچ یا لبه گیر نمی کند.
10. قبل از بستن نهایی، چند بار در را باز و بسته کن تا سفتی و تراز درست باشد.

این سبک نصب، همان چیزی است که خروجی را «حرفه ای و بدون برگشتی» می کند؛ مخصوصا وقتی دستگاه قرار است برای فروش لپ تاپ آماده شود یا تحویل سازمانی داشته باشد.

عیب یابی بعد از نصب اگر درب درست تراز نشد

اگر بعد از تعویض قاب پشت، درِ لپ تاپ هنوز درست نمی نشیند یا یک سمت سفت است، معمولاً مشکل از یکی از این موارد است:

• تراز نبودن لولا: پیچ ها نیم بند بوده یا تراز در زمان سفت کردن رعایت نشده است.
• کابل زیر فشار: کابل در مسیر درست نخوابیده و هنگام بستن قاب، به مجموعه فشار می آورد.
• نسخه نامتناسب: جای پایه ها یا نشیمن لولا با نسخه دستگاه همخوان نیست و با زور بسته شده است.
• قاب تاب دارد: اگر قاب تاب داشته باشد، با سفت کردن پیچ ها فقط فشار را بیشتر می کنی.

راه حل حرفه ای این است که قبل از هر چیز، پیچ ها را کمی آزاد کنی، تراز را اصلاح کنی و دوباره مرحله ای ببندی. زور کردن بدترین کار است؛ چون نتیجه اش آسیب به پنل یا لولا و برگشت مشکل است.

جمع بندی تصمیم ساز برای خرید

قاب پشت LED در Dell Latitude E7270 یک قطعه ظاهری ساده نیست؛ پایه استحکام درِ نمایشگر است. اگر شکستگی، لق شدن یا هرز شدن جای پیچ ها داری، تعویض این قاب معمولاً بهترین مسیر برای یک تعمیر تمیز و قابل دفاع است. نقطه کلیدی خرید، تطبیق نسخه نمایشگر و همخوانی دقیق جای لولا و مسیر کابل هاست. وقتی نسخه درست انتخاب شود و نصب با تراز انجام بگیرد، نتیجه ملموس است: درب نرم و بدون لقی، ظاهر مرتب، و دستگاهی که هم برای کار روزمره قابل اعتمادتر است هم برای فروش لپ تاپ ارزش بیشتری دارد.

برای تعمیرکار یعنی زمان کمتر و برگشتی کمتر. برای خریدار یعنی خرید قطعات لپ تاپ با نتیجه واقعی و قیمت منطقی. همین هاست که این قطعه را در بازار قطعات لپ تاپ مهم می کند.
